QFN56与QFN68贴片封装芯片结构

　　该三维结构围绕QFN56与QFN68两类方形扁平无引脚封装器件展开，重点还原黑色塑封本体、侧面外露焊端、底部散热焊盘以及角部定位标记之间的空间关系。QFN类器件常见于通信终端、工业控制板、电源管理模块、传感器接口板和高密度数字电路中，其核心作用是在极小板面积内完成芯片信号引出、电源分配、接地回流和热量传导。与传统带引脚封装相比，QFN没有向外弯折的细长脚位，焊接端子直接布置在封装体侧边或底部，寄生电感更小，高频路径更短，适合高速信号、射频前端、微控制器以及功率驱动类电路的布局校核。

　　从结构设计角度看，模型首先需要保证封装外轮廓与PCB焊盘边界一致。方形本体的边长、厚度、倒角和角部圆弧会影响贴装吸嘴取料、视觉识别以及器件与周边元件的安全间距；侧面端子按四边均匀排布，端子宽度、节距、高度和外露长度必须与推荐焊盘图形匹配，否则在回流焊过程中容易出现立碑、偏移、虚焊或相邻焊端桥连。QFN68相比QFN56脚位数量更多，在相同或相近封装尺度下，单个焊端宽度和间隙更紧凑，因此布线时需要更早介入封装约束，不能等到PCB布局完成后再反向调整结构位置。

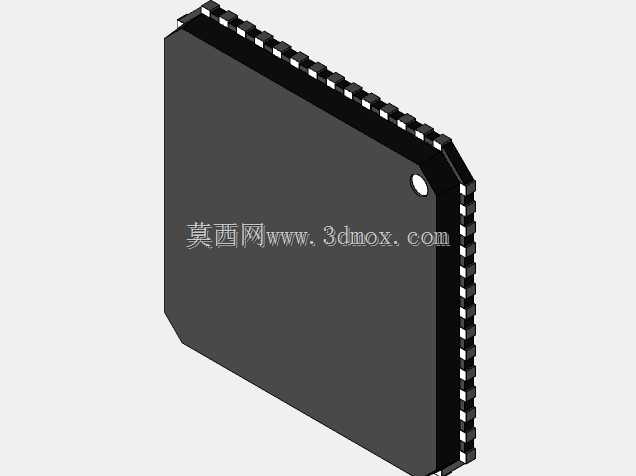

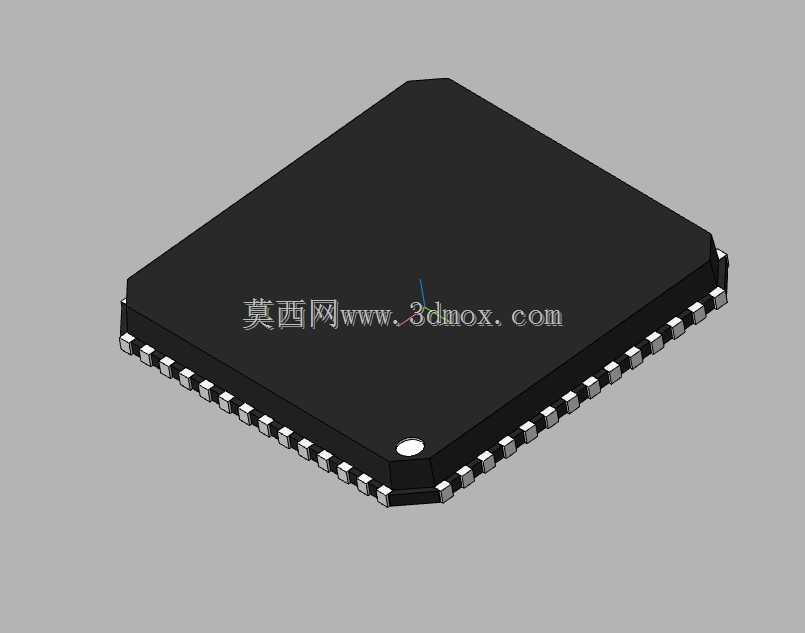

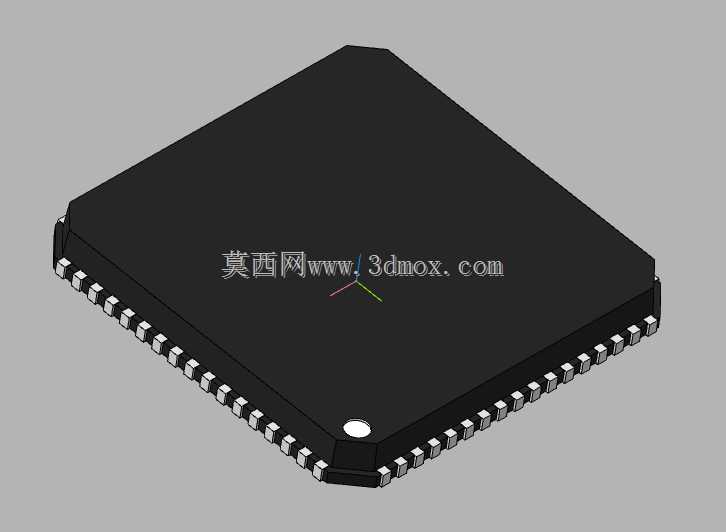

　　建模时将塑封体处理为带轻微倒角的黑色实体，顶面保持平整，便于体现丝印区域和吸嘴接触区域；角部设置圆形定位标记，用于在装配和检修中识别第一脚方向。四周焊端以阵列方式沿封装边缘分布，焊端外侧与塑封体侧面齐平或微露，底部与PCB焊接面处于同一高度层级。底部中央的大面积裸露焊盘不是装饰特征，而是QFN封装热设计的关键部分，通常需要在PCB上设置对应铜皮，并通过过孔连接到内层地平面或散热层。模型中保留该区域的轮廓和相对位置，可帮助结构工程师检查壳体间隙、绝缘距离、导热垫压缩量以及散热器安装空间。

　　在实际设备中，这类封装往往靠近板卡边缘、连接器、屏蔽罩或电源模块布置。通信工具类产品对厚度和堆叠距离敏感，芯片上方可能面对屏蔽盖、金属支架、导热硅胶片或外壳筋位，因此封装本体高度不能只按 datasheet 标称值理解，还要叠加焊锡厚度、板弯公差、导热材料厚度和装配偏差。若设备存在振动或跌落场景，芯片周边不宜布置过高元件压迫塑封体；若需要点胶加固，胶水流向也要避开焊端和测试点。三维模型将这些边界集中表达后，结构评审可以直接检查芯片与屏蔽罩之间的压缩关系、与相邻电容电阻的维修空间，以及底部散热焊盘与外壳开孔的对位情况。

　　焊接工艺方面，QFN依赖焊膏印刷、钢网厚度、热风量和焊盘热容量共同形成可靠焊点。侧面端子可见高度有限，目检只能观察外侧润湿情况，底部散热焊盘的空洞率则需要通过X射线或工艺参数控制。设计封装库时，信号焊盘通常略向外延伸，以增加焊接润湿和检测可见性；散热焊盘面积需要兼顾热传导与排气，过大的连续铜皮可能导致焊膏熔化时器件漂浮，过小又会降低散热和接地效果。三维结构虽然不直接替代PCB封装库，但能让机械、电子和工艺人员在同一空间尺度下讨论端子节距、焊盘外伸、阻焊桥和钢网开口之间的关系。

　　外形尺寸与安装边界还应考虑返修工况。QFN器件拆除后需要重新植球或印刷焊膏，周边若有高大连接器、晶振或屏蔽框，会影响热风嘴贴合；若芯片靠近板边，拼板分板应力也可能传递到焊端。模型中四边端子连续排布，角部标记清晰，可用于装配指导图、干涉检查和维修空间评估。对于多脚位QFN68，布线扇出通常需要多层板配合，外侧焊盘可走短线到过孔，内侧或密集信号则要借助微孔、焊盘内过孔或合理的层叠结构；结构模型提供准确封装占位后，ECAD与MCAD协作时能够减少因封装厚度、脚位位置和散热盘范围不一致造成的返工。

　　整体来看，该结构不只表现芯片外观，而是把贴片封装在通信设备高密度装配中的机械约束、热传导路径、焊接界面和方向识别特征统一呈现。工程师可据此完成板卡堆叠校核、屏蔽罩间隙确认、导热材料选型、焊盘布局沟通以及装配工艺评审，使微型封装在紧凑设备内部既满足电气连接，也具备可制造、可检测、可返修的工程条件。
