单缸往复式活塞曲柄联动结构

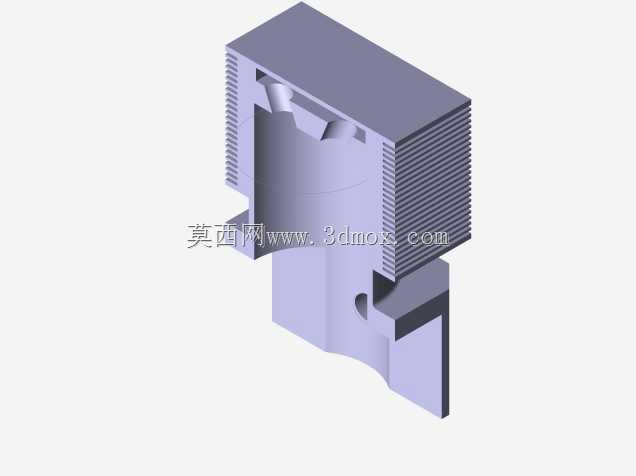

这套往复式活塞联动结构，是内燃机、往复式压缩机这类容积变化类动力设备的核心运动单元，日常在小型通用汽油机、微型空气压缩机、教学演示教具中都能见到同原理的结构落地。从实际装配逻辑来看，结构最上方是带散热鳍片的缸体部分，鳍片的排布密度、高度都经过散热效率核算，保证活塞往复做功过程中产生的热量能通过空气对流快速散出，避免缸内温度过高引发部件形变。缸体内部的活塞与缸壁配合间隙需要严格控制，间隙过大会导致密封失效、压力泄漏，间隙过小则会在热胀状态下出现卡滞，活塞上的环槽结构用于安装密封环，兼顾密封与刮油功能，减少运动过程中的润滑油窜入工作腔。

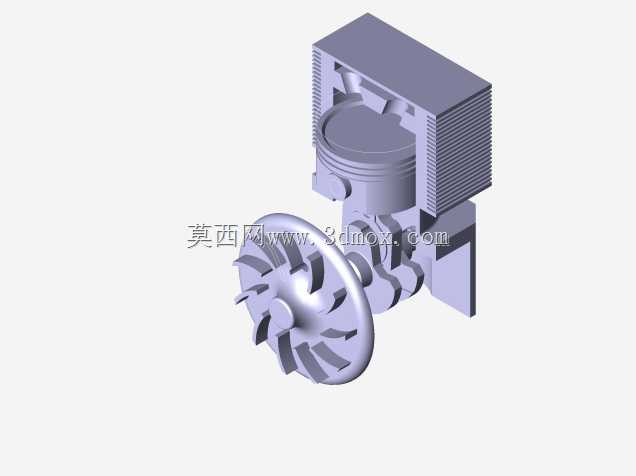

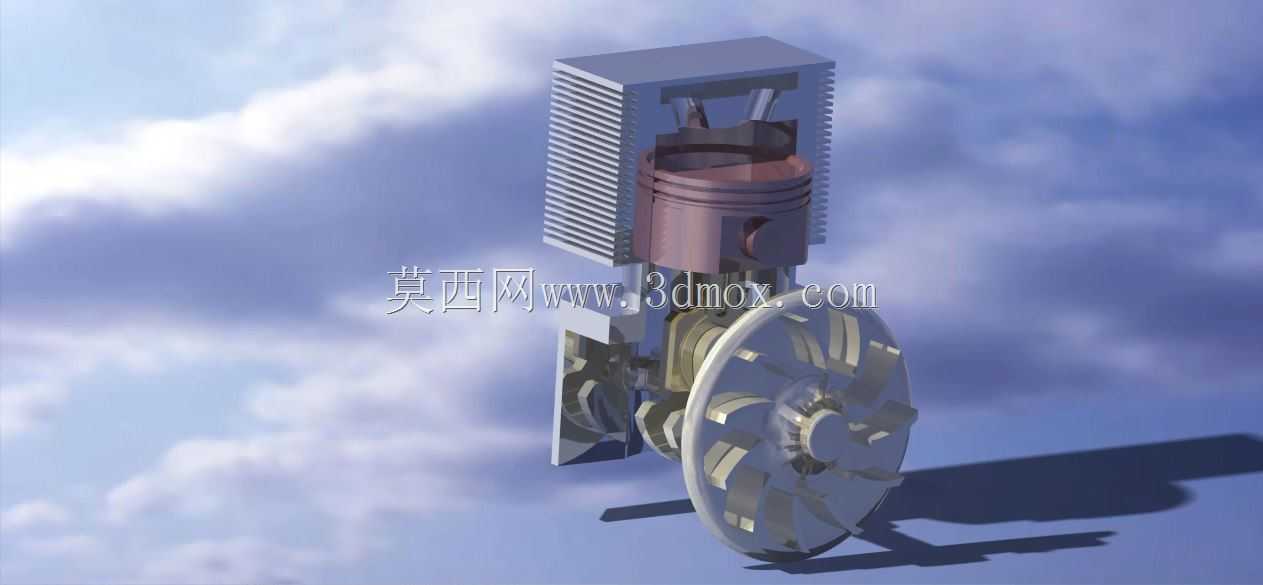

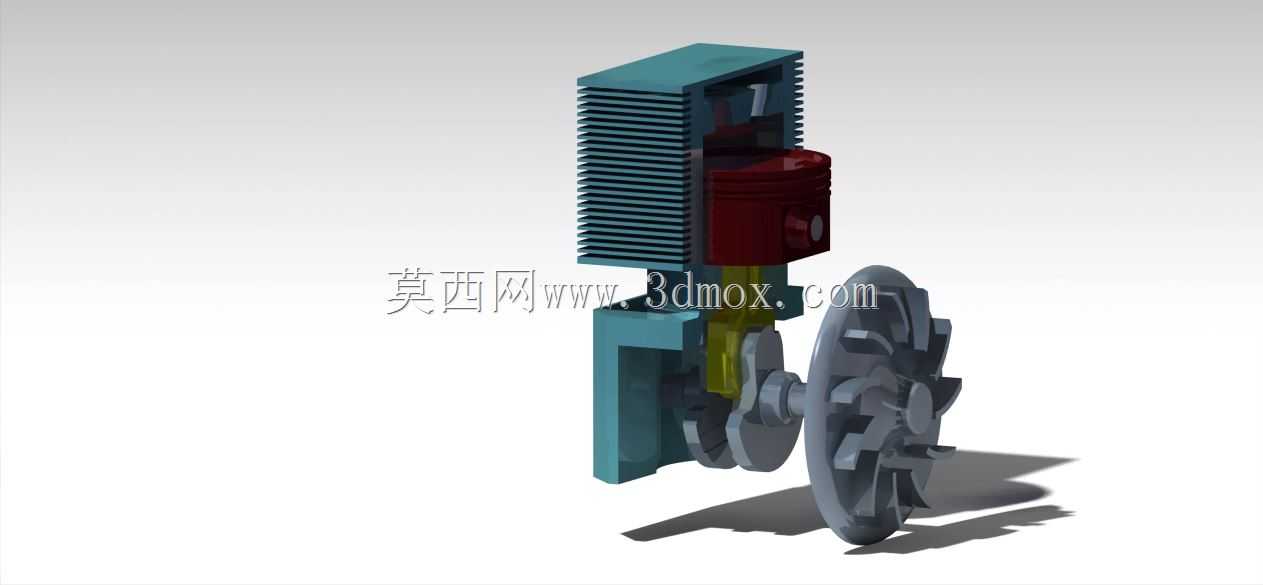

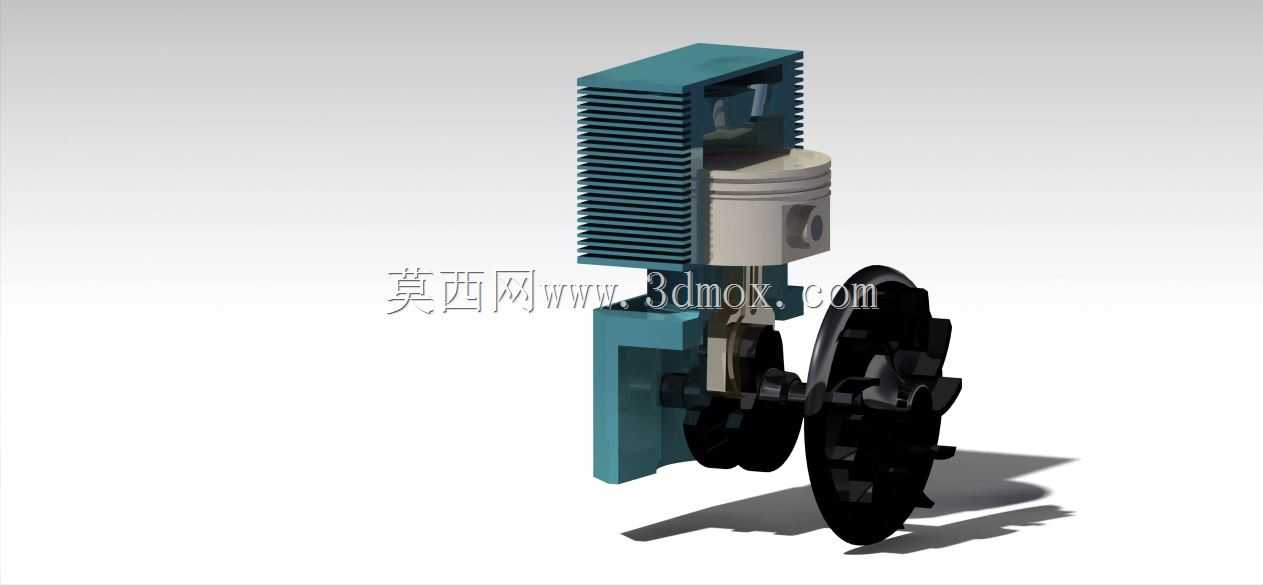

活塞通过活塞销与连杆小头连接，连杆采用变截面设计，小头端做衬套安装位预留，大头端拆分式结构用于包裹曲柄销，将活塞的直线往复运动转化为曲轴的旋转运动，连杆的长度、重心位置直接影响整套机构的动平衡表现，设计时需要反复核算往复惯性力与旋转惯性力的抵消量，降低设备运行时的振动幅度。曲轴输出端搭配的飞轮结构，主要作用是储存做功行程的旋转能量，带动整套机构顺利越过排气、进气、压缩三个非做功行程的止点，保证运转的连续性，飞轮的转动惯量需要匹配整套机构的运行转速区间，惯量过大则会导致启动负载过高，惯量过小则无法起到稳速作用。

从安装边界来看，整套结构的缸体部分需要预留与外部机架连接的安装孔位，曲轴输出端需要预留动力输出接口，可连接负载端的带轮、齿轮等传动部件，缸体侧面需要预留进排气接口、润滑通道的安装位置，所有运动部件的运动包络都需要在设计阶段做干涉检查，保证连杆摆动、曲轴旋转、活塞往复的全行程内不会出现部件碰撞。这类结构的设计核心是平衡动力输出效率、运转稳定性与部件使用寿命，每一处配合公差的选取都要结合实际运行工况的转速、温度、负载条件调整，比如教学演示用的低速模型可适当放大配合间隙降低加工成本，实际工业用的动力设备则需要严格控制公差等级，保证长期高负荷运行的可靠性。
