连杆式多点浮球液位检测开关结构

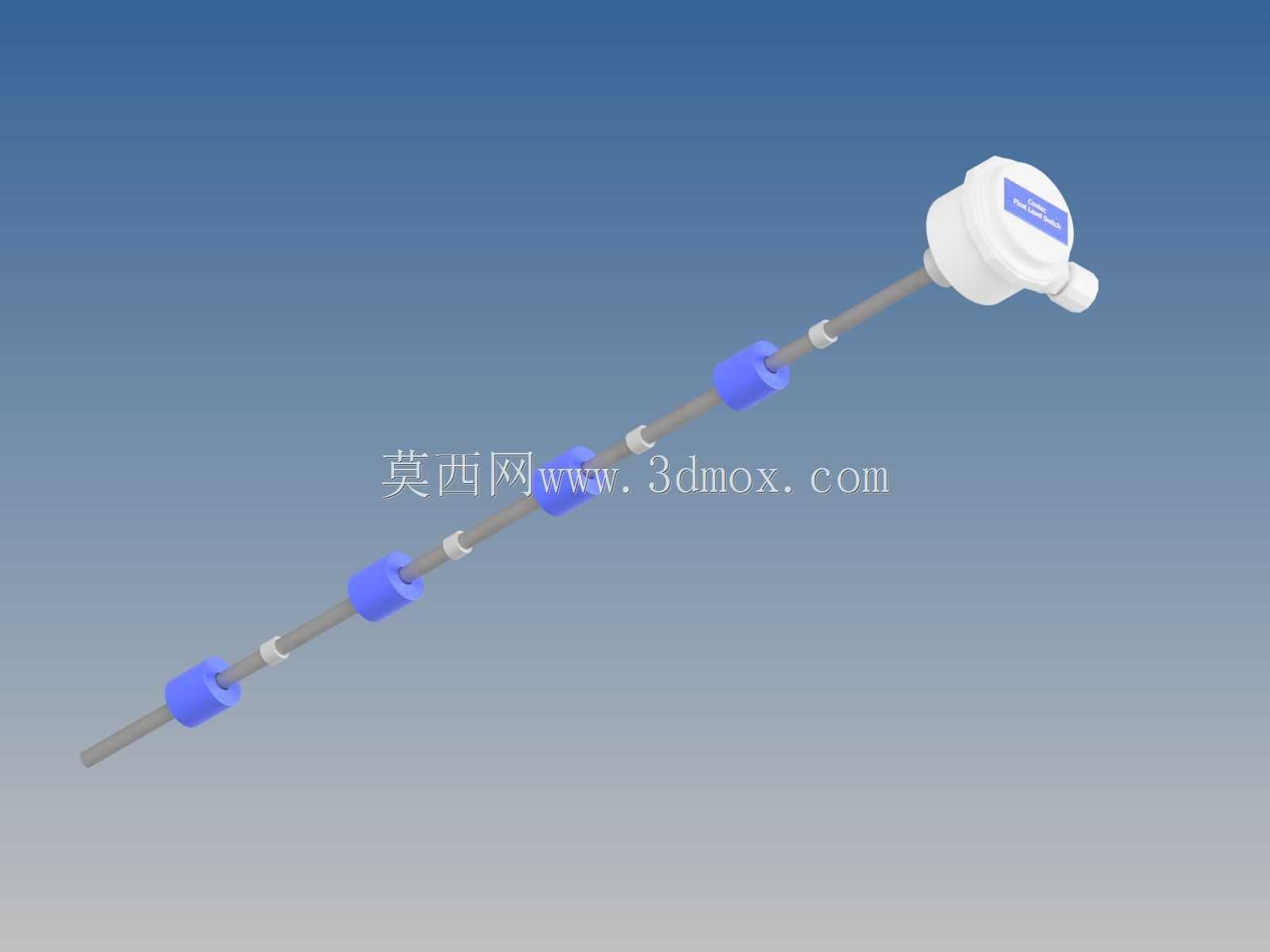

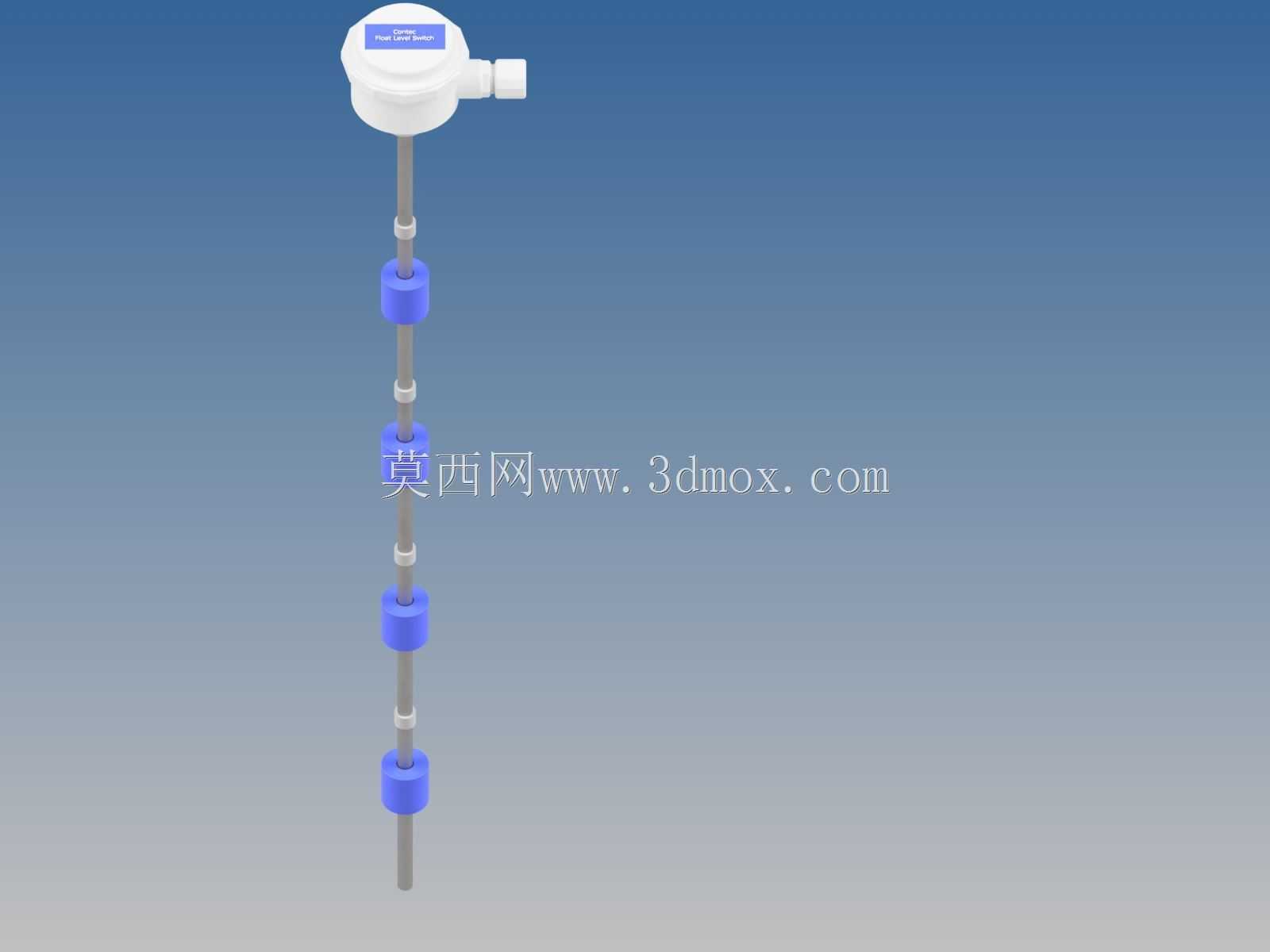

这类多点浮球液位开关，常被用在中小型储液罐、循环水箱、液压站油箱、化工药剂储槽这类需要分段液位信号输出的场景里，和单浮球开关只能输出单一液位点位信号不同，这款结构沿探杆布置了四个独立浮球触发单元，能对应输出四个不同高度的液位点位信号，可分别对应超低液位报警、低液位补液启动、高液位补液停止、超高液位溢流报警四个常用控制节点，不用额外加装多套独立液位开关就能完成整罐的分段液位信号采集，大幅减少罐体开孔数量，降低罐体密封点泄漏的风险。从结构设计逻辑来看，这款产品采用顶部接线端出线的安装形式，探杆为细长直杆结构，浮球通过卡簧定位在探杆对应高度位置，每个浮球内置磁环，探杆内部对应位置封装干簧管元件，当液位升降带动浮球沿探杆上下浮动时，浮球内磁环靠近对应位置干簧管就会触发触点通断，输出开关量信号给后端控制系统，整个触发过程没有机械传动的硬连接，部件磨损量极小，长期运行的可靠性比机械浮球阀更高。设计时首先要确认安装边界，顶部安装法兰或者螺纹接口的尺寸要匹配罐体预留的安装开孔，探杆的总长度要根据罐体的实际有效液位高度定制，四个浮球的定位间距要严格对应现场需要的液位触发点位，安装时要保证探杆垂直伸入罐体内部，和罐壁、内部搅拌装置、进出液管路预留足够的安全间隙，避免浮球升降过程中被剐蹭卡滞，导致信号触发失效。探杆部分的材质选型通常根据被测介质特性确定，普通清水、常规液压油场景用304不锈钢即可，腐蚀性药剂场景则要换用PP或者316L材质，浮球的材质也要和被测介质兼容，避免长期浸泡出现溶胀、开裂的问题。接线端的防护等级要满足现场安装环境要求，户外安装或者有喷淋冲洗的场景要达到IP65以上的防护等级，避免水汽、粉尘进入接线腔造成信号短路。实际选型应用的时候，还要注意被测介质的密度不能低于浮球设计的最小触发密度，否则浮球浮力不足无法正常浮起触发信号，对于粘稠度较高的介质，还要适当加大浮球和探杆之间的配合间隙，避免介质粘附导致浮球卡滞无法随液位正常动作。这类结构的液位开关不需要外接供电电源就能直接输出无源开关量信号，能直接对接PLC、继电器控制回路，接线逻辑简单，现场调试难度低，相比投入式液位计、超声波液位计这类连续量检测设备，成本更低，在只需要分段液位点位控制、不需要连续液位数值显示的场景里，实用性更强，日常维护也只需要定期清理探杆和浮球表面附着的污垢、杂质，检查浮球有没有卡滞、接线端有没有松动即可，维护工作量极小。
