带移动推车框架的双罐式氧气储存装置

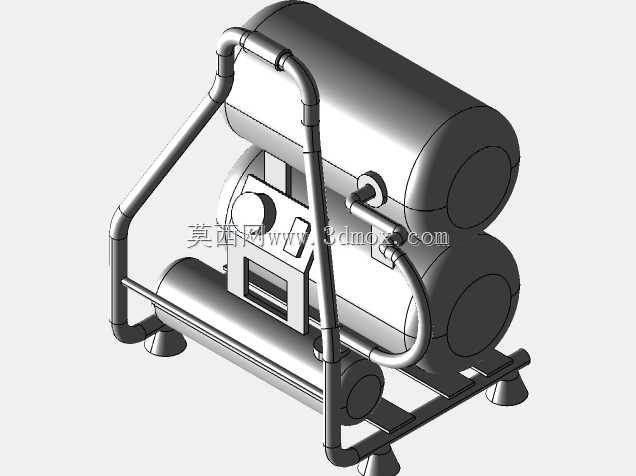

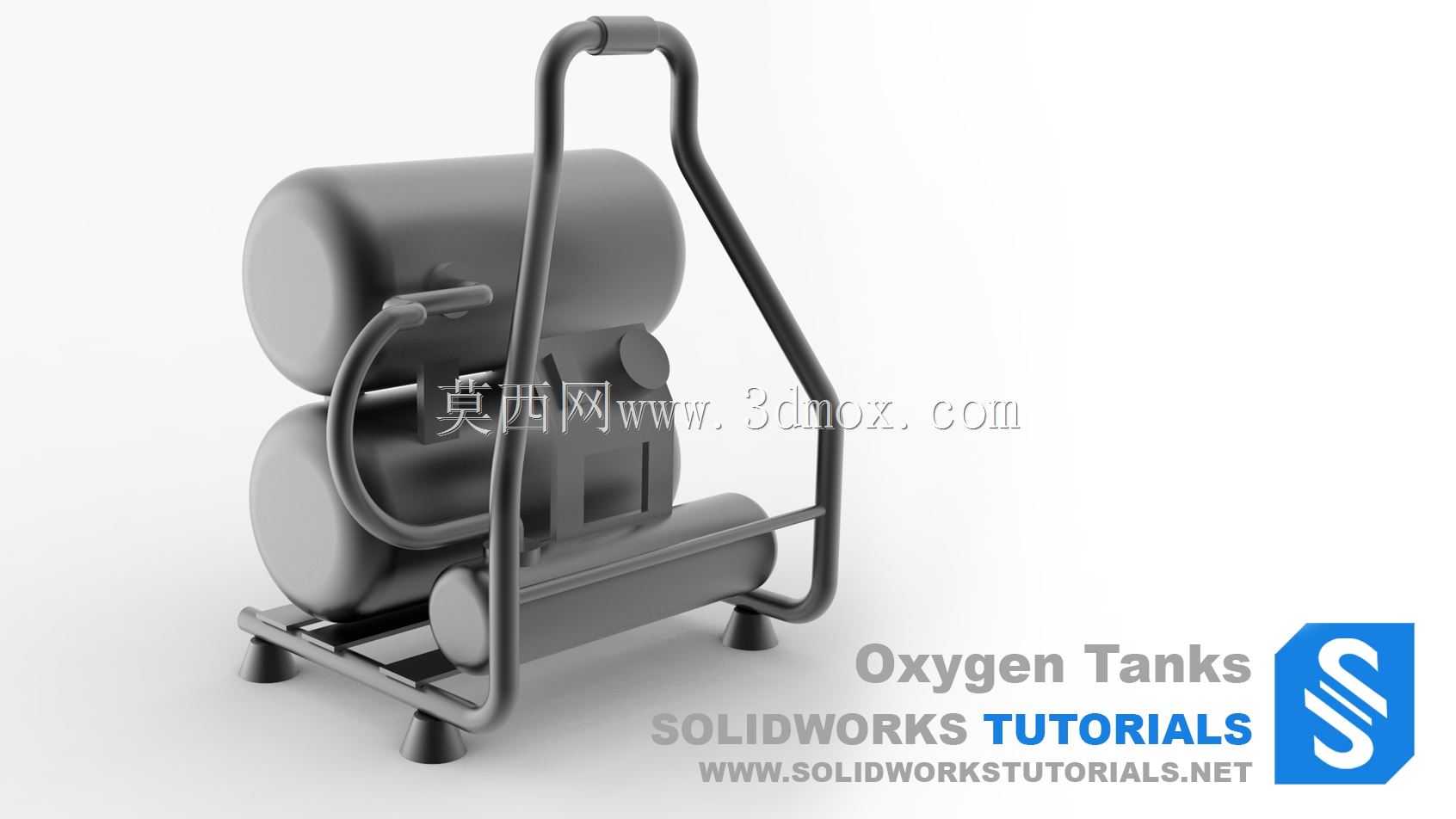

这款带集成移动推车的双罐体氧气储存装置，主要面向需要临时移动供氧的作业场景，常见于户外焊接维修、小型医疗应急转运、有限空间作业供气配套等领域，区别于固定式大型储氧罐，该结构更侧重短距离移动的便捷性与临时供气的稳定性。从结构设计来看，整体采用上下叠放的双卧式罐体布局，在有限的占地空间内最大化储氧容积，底部框架采用弯折圆管焊接成型，既作为罐体的承载支撑结构，同时向上延伸形成U型推握扶手，省去了额外加装扶手的连接件，减少焊接应力集中点的同时，也让整体结构更紧凑。底部四个支脚采用带防滑减震的橡胶脚垫，放置时可抵消地面不平整带来的晃动，避免罐体直接与硬质地面碰撞产生磕碰损伤。罐体之间的连接管路采用圆弧弯管成型，避免直角管路带来的气流阻力突变，管路接口位置预留了标准调压阀安装位，可直接对接常用的氧气减压表、输气软管，无需额外加工转接头。设计过程中优先考虑了移动场景下的结构强度，框架与罐体的连接位置采用抱箍式固定而非直接焊接，既避免焊接热影响区对罐体母材强度的损伤，也方便后期罐体检测维护时的拆装作业。整体外轮廓宽度控制在常规门体通行宽度范围内，可顺利通过常规车间、应急通道的门洞，扶手高度符合成年人立姿推行的人机工程尺寸，推行时无需过度弯腰，转向时可依托底部支脚的小范围支撑实现原地小半径转向。罐体端部的圆弧封头采用标准椭圆封头结构，承压时应力分布更均匀，相比平封头可在相同壁厚下承受更高的工作压力，框架的管材壁厚经过载荷校核，满载状态下推行时不会出现框架形变、焊缝开裂的问题。管路布局避开了推行时的手部操作区域，也不会在移动过程中与周边障碍物发生刮碰，所有外露的金属边缘都做了倒圆角处理，避免搬运、推行过程中划伤操作人员。该结构在建模时优先保证各部件的装配干涉检查，罐体与框架的间隙、管路与扶手的间距都预留了足够的安装操作空间，可直接用于后续的工程出图、结构优化或者虚拟装配验证，也可作为同类移动式压力容器设计的参考蓝本，调整罐体容积、框架尺寸后即可适配氮气、氩气等其他工业气体的移动储运需求。
