指针式直流30A安培表头结构设计

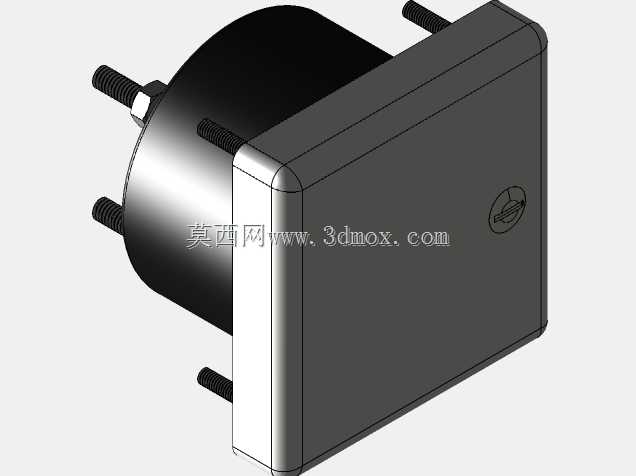

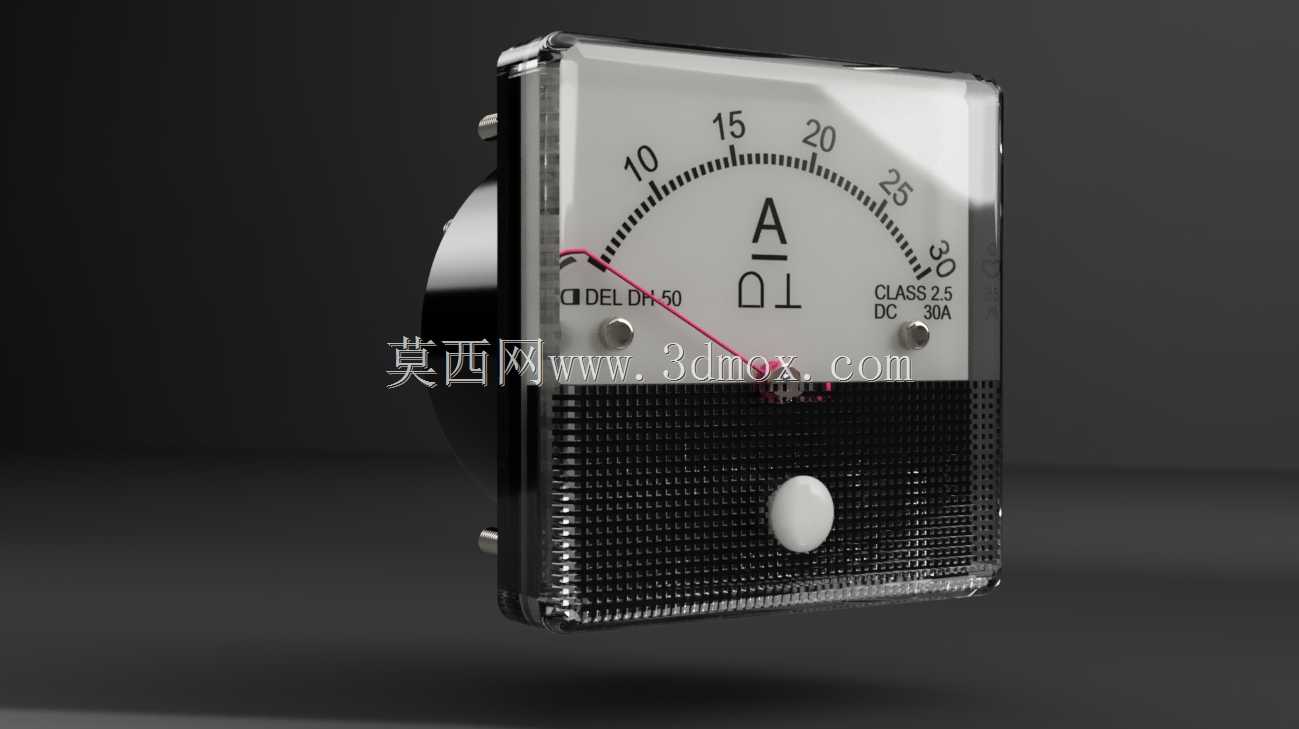

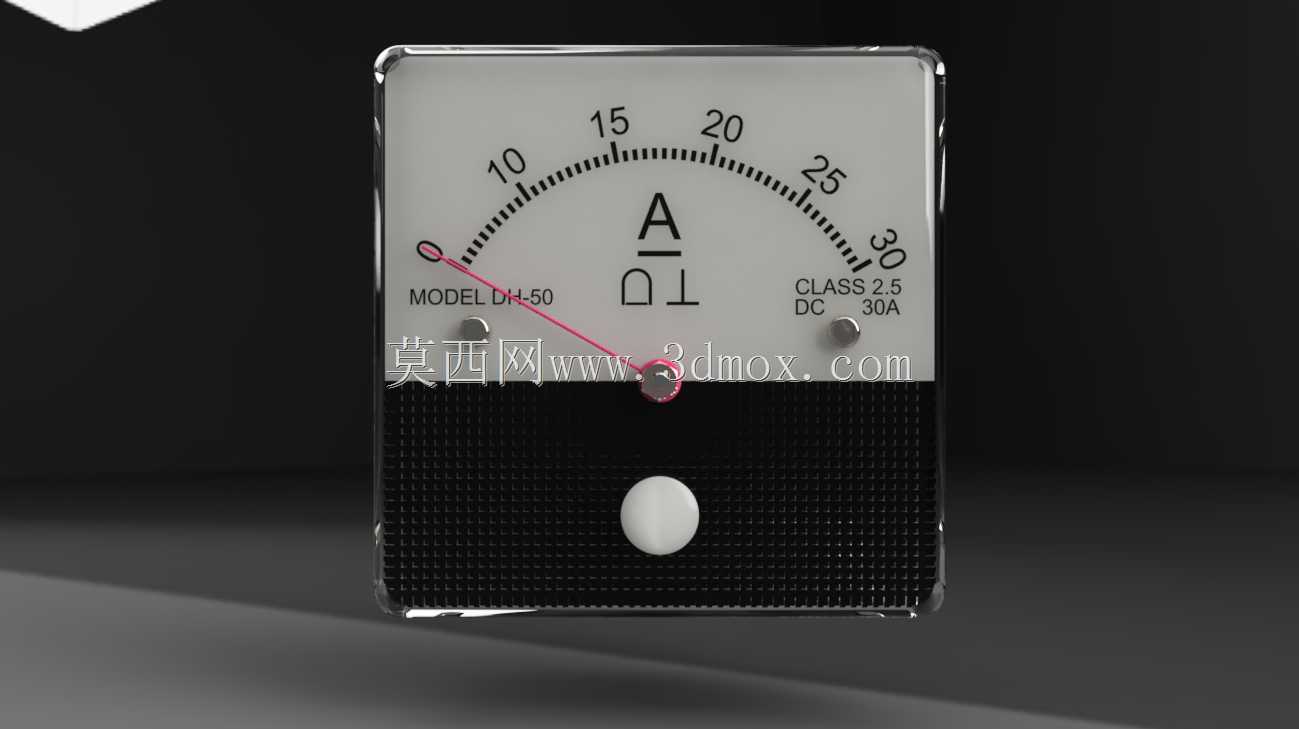

这款指针式直流电流表头，核心应用场景集中在中小功率直流供电设备的面板电流监测环节，常见于线性直流电源、台式实验电源、小型充电机、低压配电控制柜的面板嵌入式安装位，是设备操作人员直观判断回路实时电流负载的最直接观测部件，无需外接数显供电回路，仅靠被测回路的分流信号即可驱动指针偏转，在强电磁干扰的工业现场环境下，相比数显表有着更强的抗干扰能力，不会出现数码管跳数、显示乱码的问题。从功能特性来看，该表头为30A量程直流测量款，精度等级2.5级，完全满足常规工业设备电流指示的精度需求，表盘采用白色哑光基底搭配黑色刻度线与红色示差警示区，0-30A的刻度按5A间隔标注主刻度，每1A区间细分5个小格，读数辨识度高，即使在设备操作位距离面板1米左右的位置，也能快速识别当前电流大致区间，表盘中央标注的A标识与交直流符号，可直接区分测量参数类型，避免接线选型时的参数混淆。设计思路上，整体采用方形嵌入式安装结构，表壳前部为透明防刮PC面罩，边缘做了圆弧过渡处理，既可以避免安装时的边角磕碰，也能减少外部光线在面罩上的反光对读数的干扰；表身主体为黑色阻燃ABS材质，后部为圆柱形测量机芯容纳腔，两侧预留的金属固定柱可配合安装卡扣将表头牢牢固定在设备面板的开孔位，不会因设备运输振动出现松动移位；表盘下方的黑色格栅区域为机芯散热区，可将表头内部线圈长时间工作产生的热量及时散出，避免高温导致的测量精度漂移，格栅中央的圆形调零旋钮，可在设备未通电状态下对指针机械零位进行校准，保证测量基准的准确性。安装边界方面，这款表头的面板开孔尺寸适配常规工业方形表头的通用开孔规格，前部方形面板的外沿尺寸略大于开孔尺寸，安装后可完全遮盖开孔边缘的毛刺与缝隙，提升设备面板的整体美观度；后部圆柱形机芯的长度控制在常规设备面板内部的安装空间范围内，不会与设备内部的走线槽、电源板、功率器件产生安装干涉，接线端子位于机芯后部，采用螺丝压接式接线结构，可适配1.5-2.5平方的多股铜芯导线，接线后导线拉力满足工业设备布线的拉力要求，不会因拉扯出现接线松脱的问题。实际选型使用时，这类表头通常需要配合对应量程的分流器使用，大电流回路中分流器将大电流按比例转换为表头可接受的毫安级电流信号，驱动指针偏转至对应刻度，安装时需注意表头的安装方向保持表盘水平，避免倾斜状态下机芯重力对指针位置产生附加误差，同时要保证接线时的正负极性正确，防止指针反向偏转打弯表针。
