红色绝缘安全香蕉插座接线端子

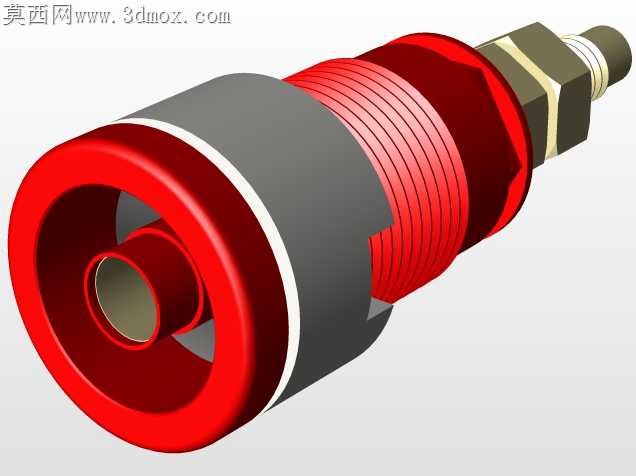

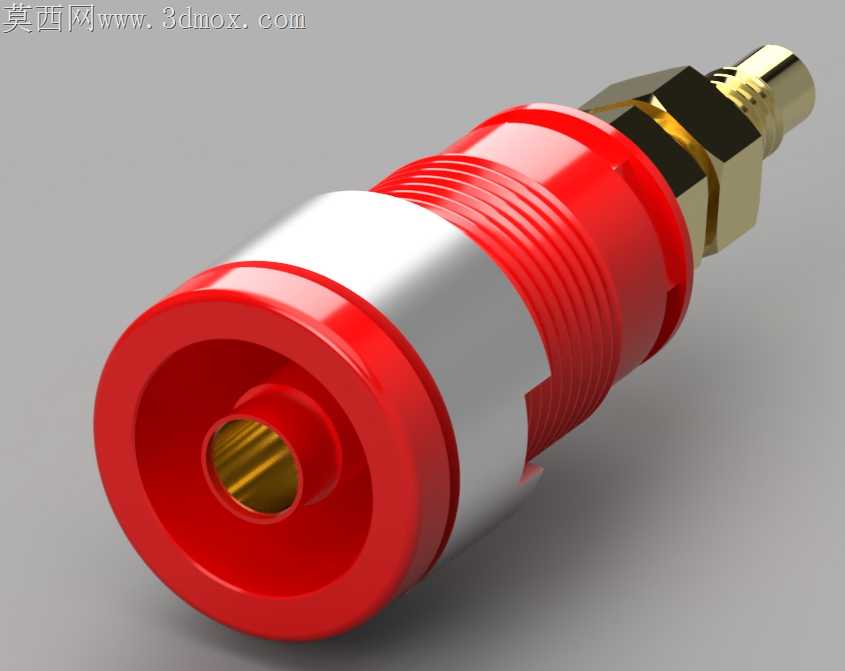

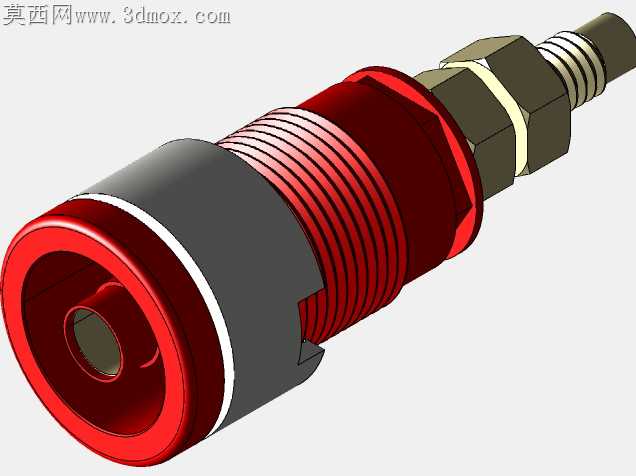

之前做实训台接线工位的时候，常碰到普通香蕉插头插合后松脱、绝缘层边缘割手的问题，拆了三四款市售件摸清楚痛点才动手做这款红色款的结构。车削铜插套的时候特意留了0.02mm的过盈量，跟前端红色绝缘本体的嵌合槽做了倒扣，之前试装没做倒扣的版本，插套在反复插拔50次左右就会跟着插头往外窜，甚至把后端焊线位扯脱，加了倒扣之后连续插拔三百次都没出现移位。绝缘本体选的是亮红色PA66材质，跟黑色款做同模不同色的配套，外表面的防滑滚齿特意做了0.3mm的齿高，之前做0.5mm齿高的样件，拧面板螺母的时候滚齿太硌手，戴薄劳保手套拧的时候还容易打滑，调完齿高之后不管徒手还是戴手套拧，摩擦力刚好够上紧又不会硌出压痕。中间的银色装饰环其实不是纯装饰，最早的版本没有这个环，绝缘本体跟后端六角铜柱的衔接处有一圈0.1mm左右的装配缝隙，面板装完之后容易积灰进潮气，加了这个金属环之后刚好把接缝盖住，还能跟面板安装位的定位台阶贴合，装在实训台面板上的时候不会因为螺母拧的力度不均出现本体歪斜。后端的六角铜柱做了穿线孔跟焊线杯的双结构，之前只做焊线杯的版本，碰到粗线径的导线焊完之后容易出现虚焊，穿线孔可以让导线先穿过去再搪锡，抗拉扯能力提升了不少，尾部的螺纹接头是适配4mm的标准护套线，拧上线夹之后能承受5公斤的拉力不脱线。转档的时候特意检查了不同格式的曲面公差，之前跨软件导STEP的时候，滚齿面偶尔会出现破面，特意把滚齿的阵列特征做了实体合并，导去渲染软件的时候也没出现面丢失的问题，红色绝缘件的表面做了微哑光的质感处理，渲染的时候不会出现过曝的光斑，跟金色铜件的金属质感形成明显区分。做结构取舍的时候特意放弃了快拆式的弹片结构，那种结构虽然装线快，但是大电流通过的时候弹片容易发热氧化，反而用传统的螺纹压紧加焊线的结构，长期用的接触电阻更稳定，适合教学实训台、电源测试设备这类需要频繁插拔接线的场景，红色款对应正极接线位，跟黑色负极款配对使用的时候不会出现接线接反的问题，绝缘本体的耐压等级做了4kV的冗余设计，就算是高压测试场景用也不会出现击穿漏电的问题。
