德阿瓜水提取器工业结构设计

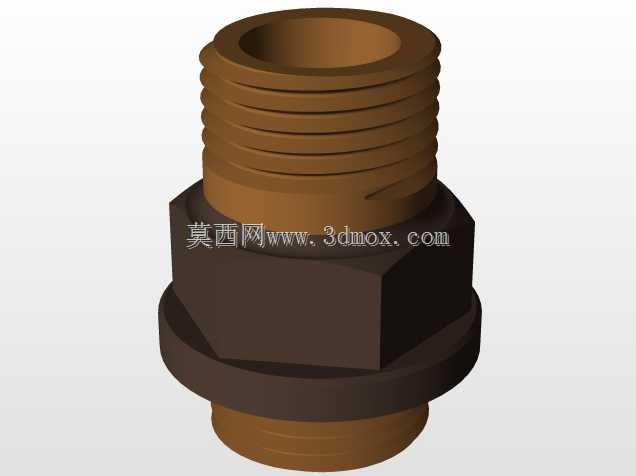

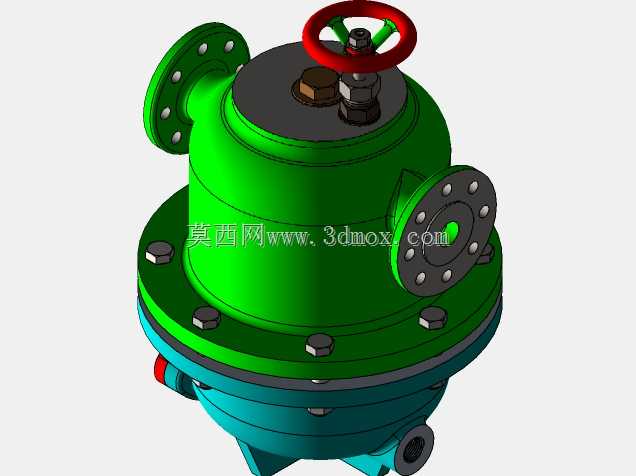

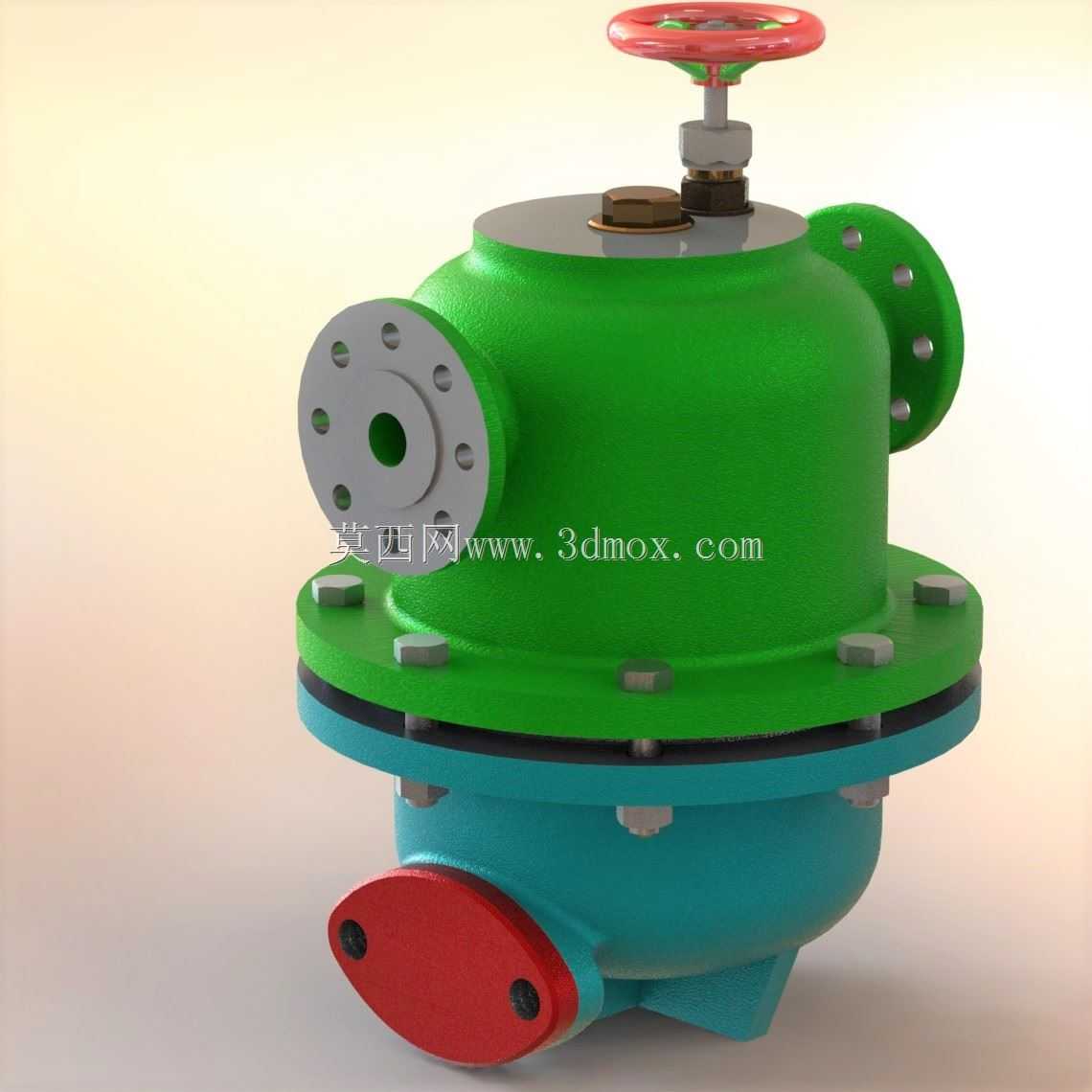

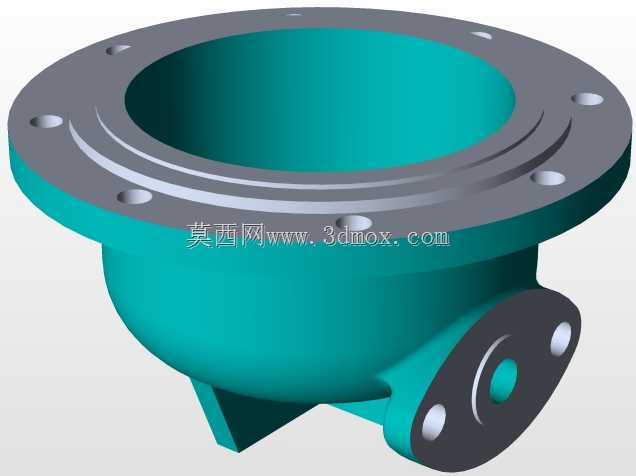

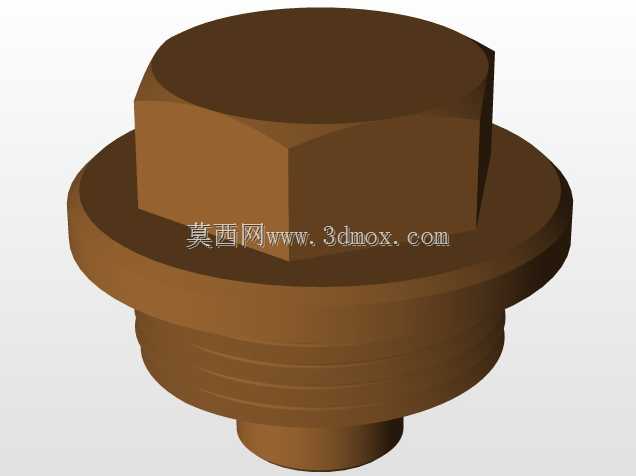

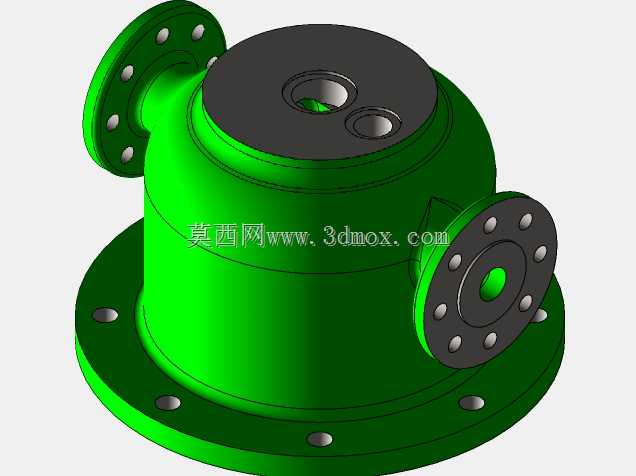

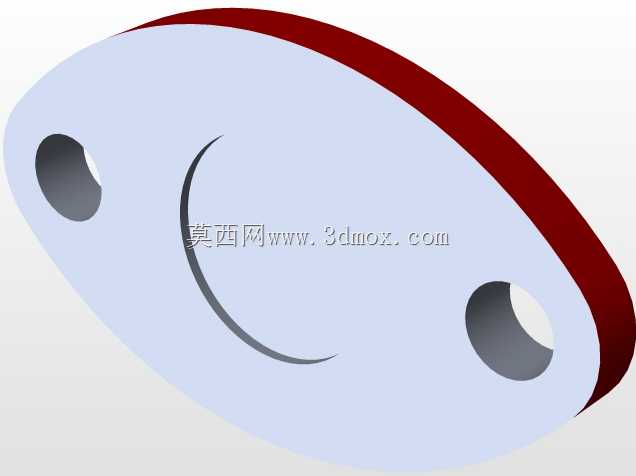

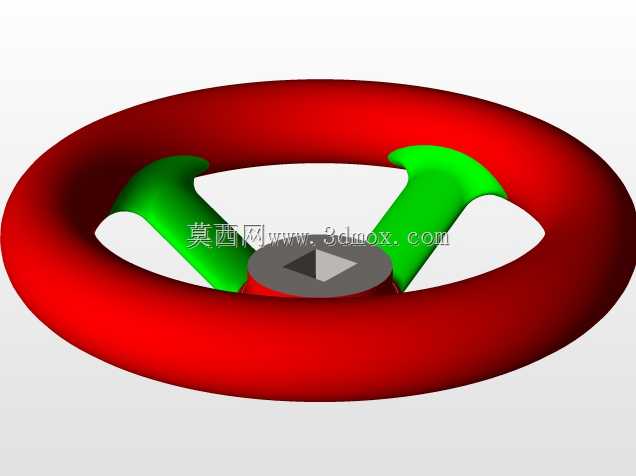

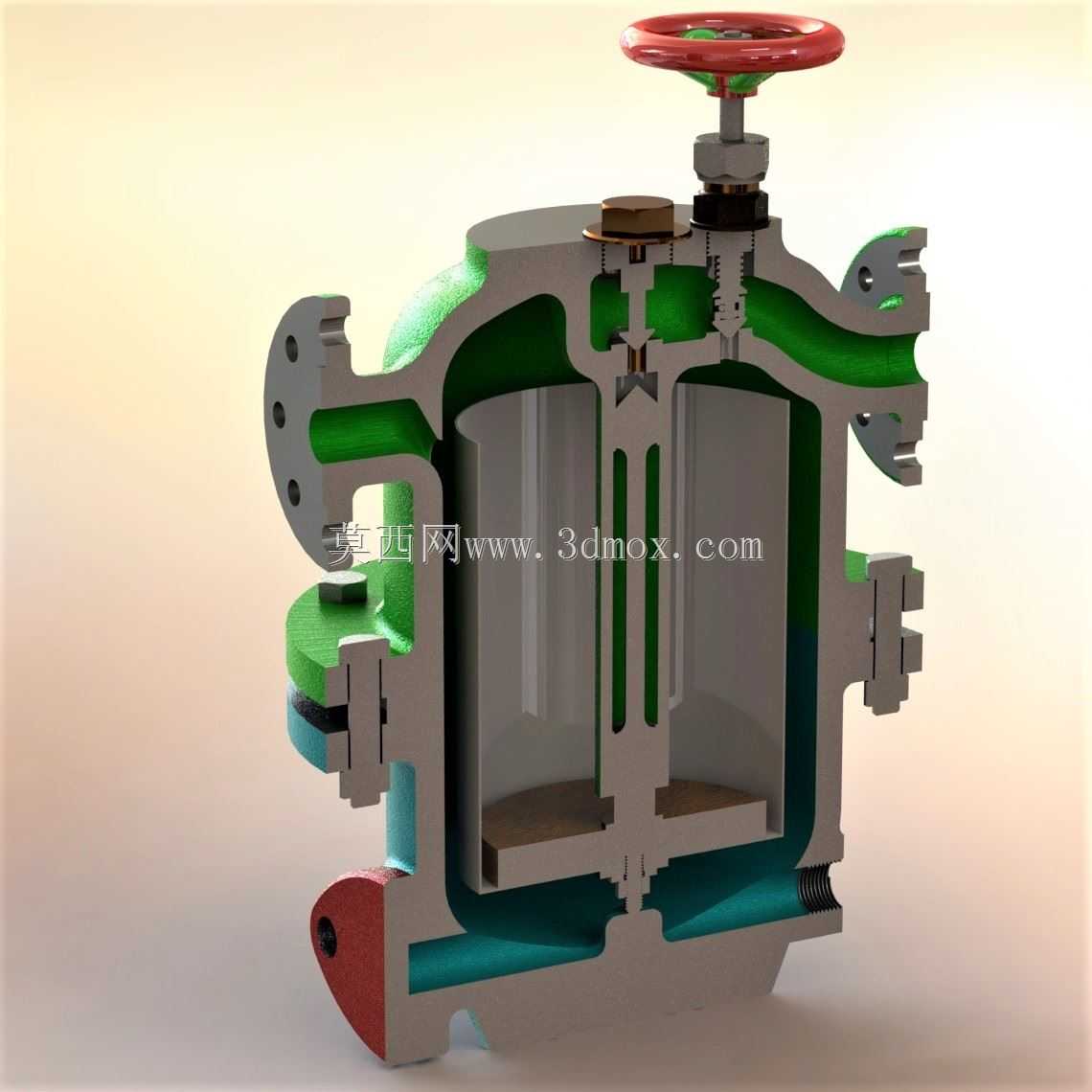

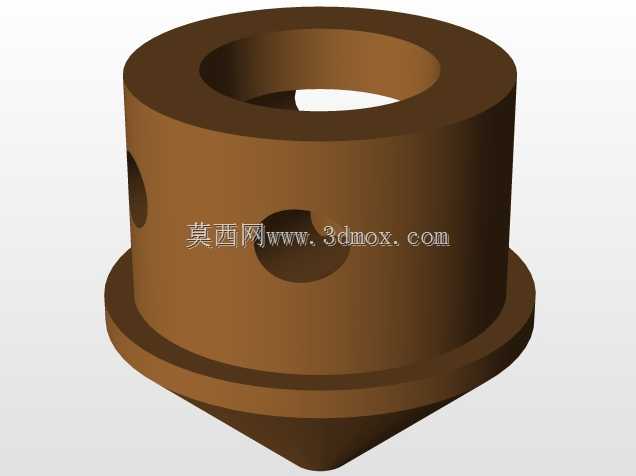

在水处理、工业流体输送以及小型供水系统的现场工况里，这类带手动调控结构的水提取装置，常被布置在管路分支节点、储水罐体的出水端，承担介质分流、流量调节以及截流管控的作用。从结构设计逻辑来看，装置采用上下分体式罐体结构，上半段为调控腔体，下半段为介质暂存腔，法兰边通过周向均匀布置的紧固件实现密封连接，这种拆分结构既方便后期拆解检修内部密封件与调控组件，也能在铸造加工阶段降低壳体成型难度，避免深腔结构带来的脱模缺陷。顶部设置的手轮采用红色防滑轮盘结构，通过阀杆连接内部启闭件，操作人员无需额外工具即可手动完成开度调节，手轮旁的小型接口可用于加装压力检测元件或者排气阀，适配现场不同的监测需求。侧面三个不同朝向的法兰接口，分别对应进水、出水以及旁路连接的功能，法兰端面预留的螺栓孔按照通用管路标准设计，可直接与同公称通径的工业管道对接，无需额外制作转换接头，底部的支撑脚结构预留了安装固定孔位，可直接通过膨胀螺栓固定在混凝土基础或者设备支架上，安装时需注意手轮操作空间预留，保证操作人员站立时可顺畅转动手轮，侧面接口与周边管路的连接需保证同轴度，避免额外的管路应力作用在法兰密封面上造成渗漏。装置下部的红色端盖为排污口结构，日常维护时可打开该端盖排出腔体内沉积的杂质，无需拆解整个罐体即可完成排污作业，大幅降低运维工作量。壳体外部的不同色彩分区并非单纯装饰，而是用于区分不同功能腔体，方便现场运维人员快速识别结构分区，避免误操作。建模阶段对所有法兰连接面、阀杆密封段、紧固件装配位置都做了公差匹配设计，可直接导出工程图用于生产加工，也可用于管路系统的装配干涉校验，提前排查现场安装时可能出现的空间冲突问题。
