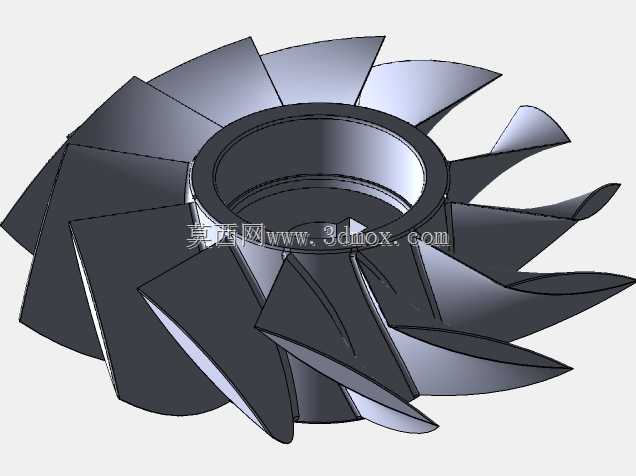

这款涡轮叶轮的设计,核心围绕流体能量转换效率做结构优化,在车用涡轮增压器、小型燃气轮机、航空辅助动力单元的涡轮端都有适配场景,核心作用是将高温高压工质的焓降转化为旋转机械能,为压气机端或者输出轴提供动力。从结构设计逻辑来看,叶片采用三元流扭曲构型,不同叶高位置的翼型截面安装角存在连续渐变,靠近轮盘侧的叶型弦长更大、安装角更陡,适配轮盘附近流速偏低、静压偏高的流场特征,靠近轮盖侧的叶型弦长收窄、安装角平缓,匹配外缘高流速低静压的流动状态,避免叶道内出现流动分离与二次流损失。轮盘采用等强度锥面构型,中心设置带定位止口的安装孔,止口与轴系的配合公差选H7/k6过渡配合,端面预留螺栓连接的均布孔位,安装时需保证叶轮端面与轴肩的垂直度不超过0.02mm,避免高速旋转时出现动不平衡量超标的问题。叶片前缘做了小圆角钝化处理,降低工质中硬质颗粒冲蚀导致的叶片缺口风险,尾缘厚度控制在0.8-1.2mm区间,兼顾结构强度与尾迹流动损失控制。叶型的型线曲率变化全程做G2连续处理,避免流道内出现局部加速或者扩压突变,降低流动激振源的强度,减少叶片在工作转速区间内的共振风险。设计过程中同步考虑了轮盘与叶片的连接过渡区域,采用大圆角过渡消除应力集中,该区域在高速旋转时承受离心力与热应力的复合载荷,圆角半径不小于3mm,可有效降低峰值应力,避免轮盘榫接位置出现疲劳裂纹。叶轮的整体外径适配主流小功率增压器的安装边界,轴向尺寸控制在合理范围,安装时与蜗壳的轮盖侧间隙控制在0.3-0.5mm,间隙过大会导致工质泄漏降低效率,间隙过小则容易在热态膨胀时出现刮碰故障。叶片数量经过流场仿真验证,在保证流道通流面积足够的前提下,平衡了叶片载荷与摩擦损失,每个叶片的重心位置都做了径向对齐处理,减少高速旋转时的离心弯矩,降低轮盘的承载负荷。
