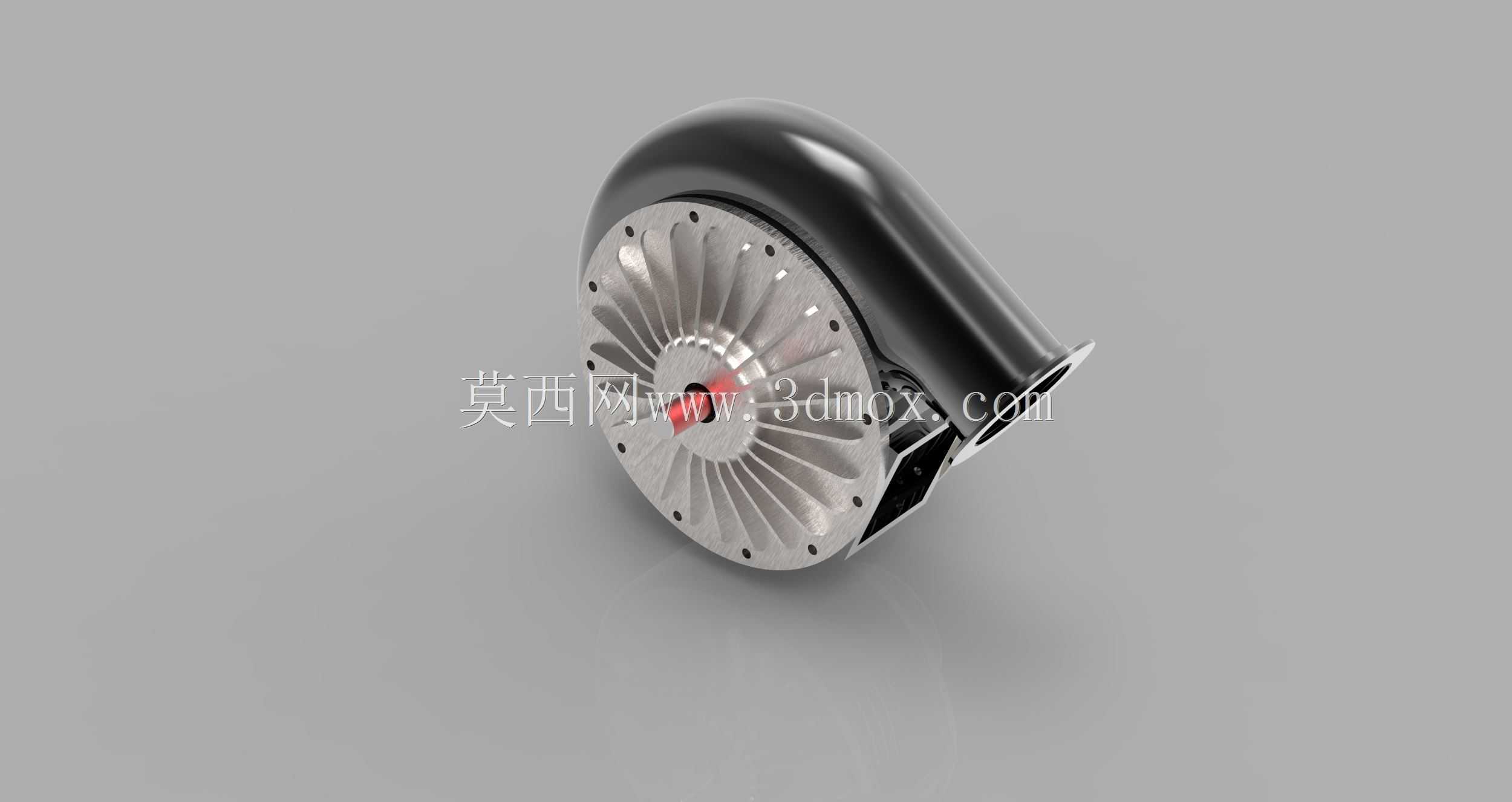

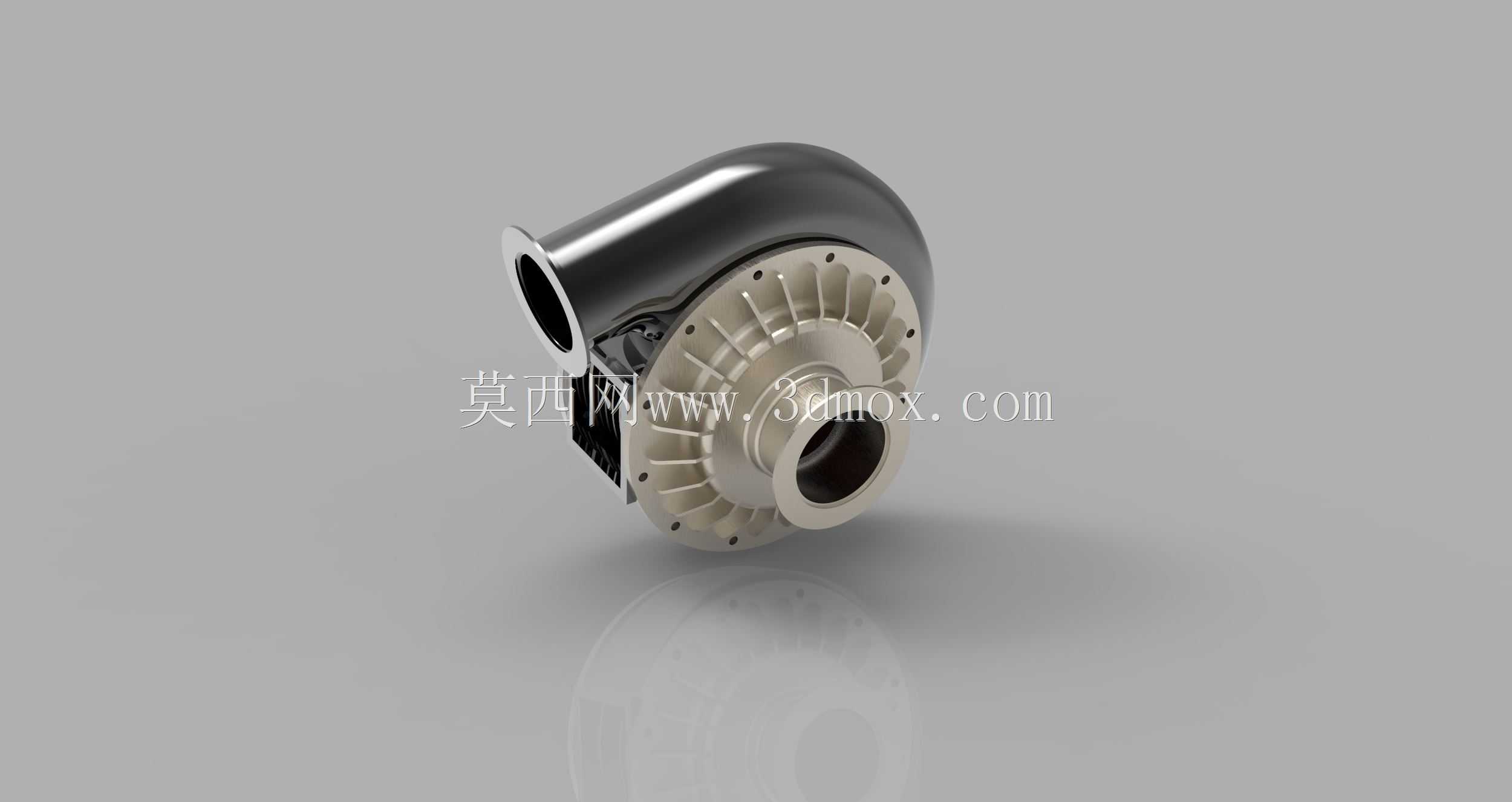

蜗壳式径流涡轮流体输送结构

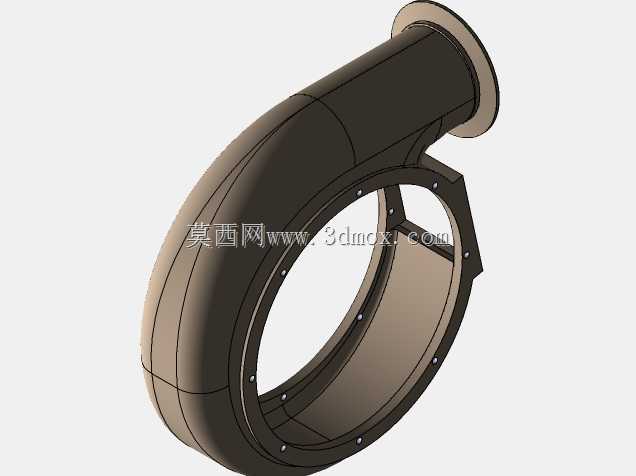

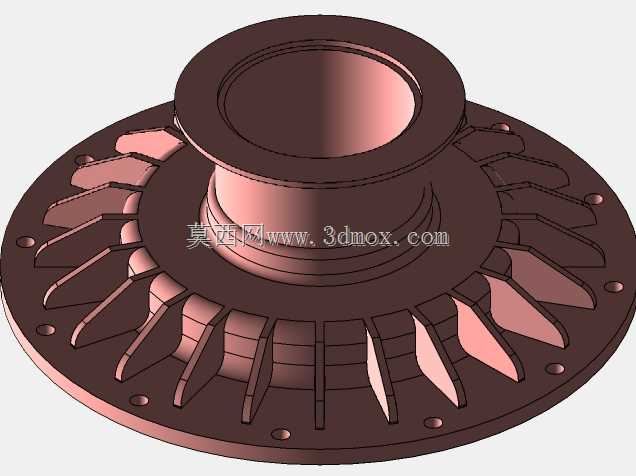

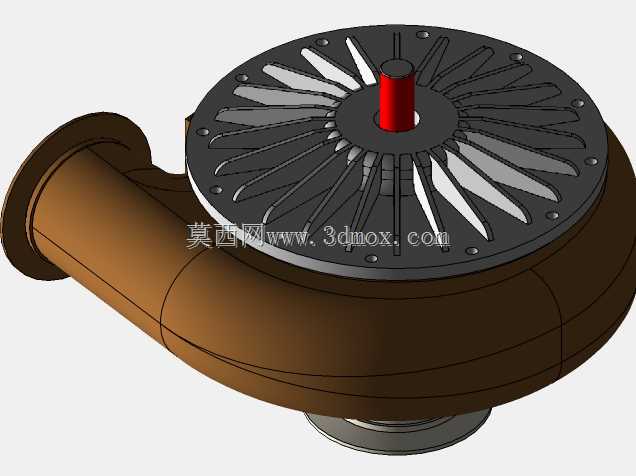

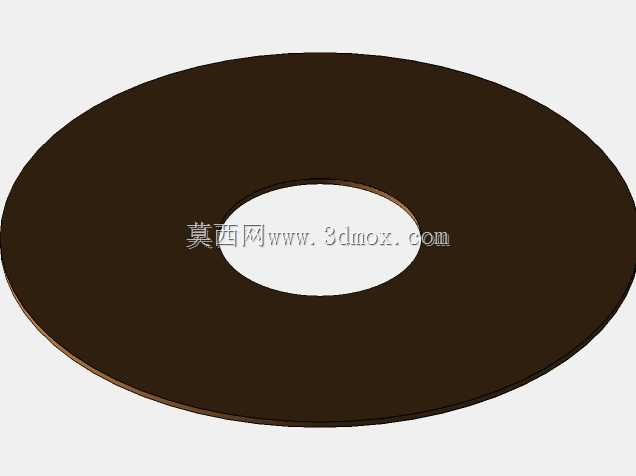

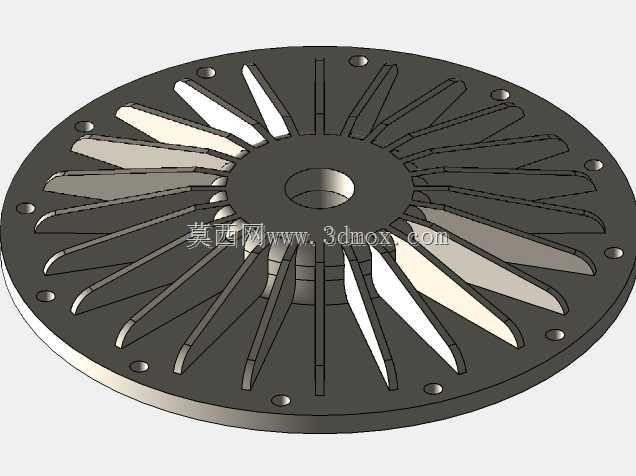

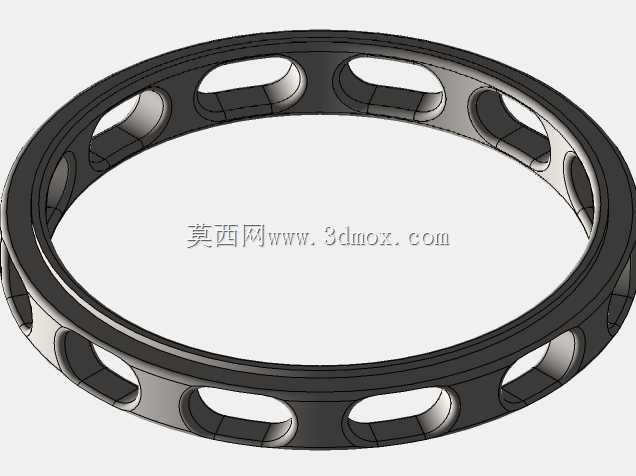

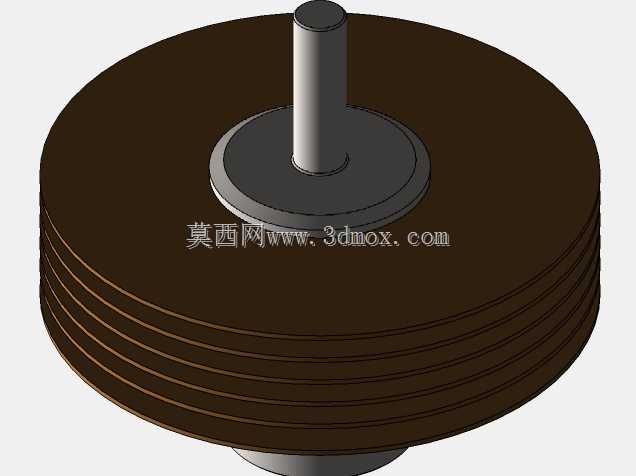

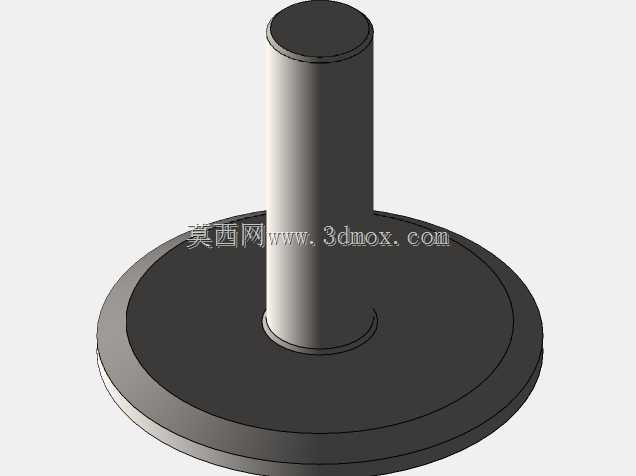

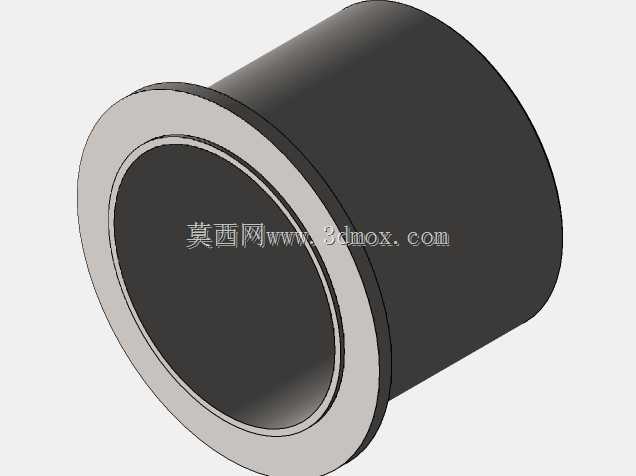

这类蜗壳式径流涡轮结构，常配套在小流量高扬程的流体输送场景中，比如小型冷却循环回路、低压工况下的流体增压单元、实验台架的介质输送支路里，靠叶轮高速旋转产生的离心力对介质做功，完成流体的压力提升与定向输送。从结构设计逻辑来看，整体采用单侧进流的悬臂式叶轮布局，进水侧正对叶轮中心的导流锥，介质沿轴向进入叶轮腔道后，被径向分布的叶片带动获得动能，再顺着蜗壳的渐扩流道把动能转化为压力能，最终从切向布置的出口法兰排出，这种流道设计能减少介质在腔体内的湍流损耗，提升小流量工况下的运行效率。叶轮部分采用等厚度圆弧叶片，沿轮毂周向均匀排布，叶片根部和轮毂做了圆角过渡，避免应力集中，叶轮端面上的安装孔位沿圆周均布，可直接和驱动轴的连接法兰对接，安装时要保证叶轮端面和蜗壳内腔的轴向间隙控制在合理范围，间隙过大会增加介质回流损失，间隙过小则容易在高速运转时出现叶轮和蜗壳的刮擦故障。蜗壳部分采用螺旋渐扩的型线设计，从隔舌位置开始，流道截面顺着介质流动方向逐步扩大，出口段做了直管过渡，方便对接外部管路的法兰接口，蜗壳的安装边沿周向布置了连接孔，可直接和泵体的支架部分固定，安装边界上要预留出出口管路的拆装空间，同时保证驱动侧的轴伸长度和连接法兰的对位精度，避免运行时出现轴系偏摆。实际选型配套时，要结合输送介质的黏度、含杂率调整叶轮和蜗壳的间隙参数，若输送洁净的低黏度介质，间隙可适当取小值提升效率，若输送含微小颗粒的介质，则要适当放大间隙，避免颗粒卡滞在叶轮和蜗壳的配合面之间。结构上没有设计复杂的密封辅助结构，适合在低压常温的工况下使用，整体装配逻辑简单，零部件数量少，后期维护时只需拆开蜗壳和支架的连接螺栓，就能直接取出叶轮做清理或者更换，不需要拆解整个驱动单元，能减少现场维护的工作量。
