立式直列结构流体输送泵三维结构

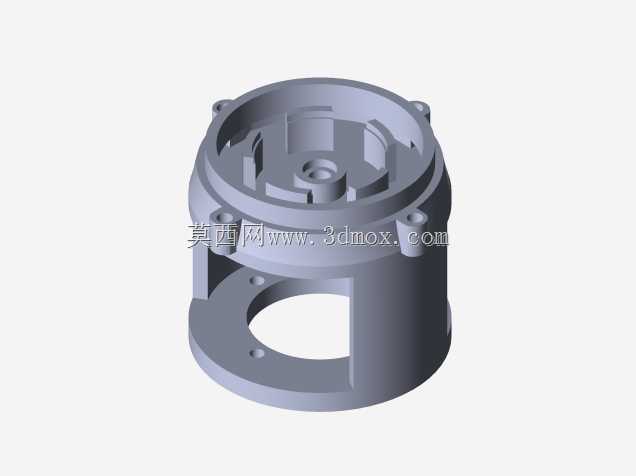

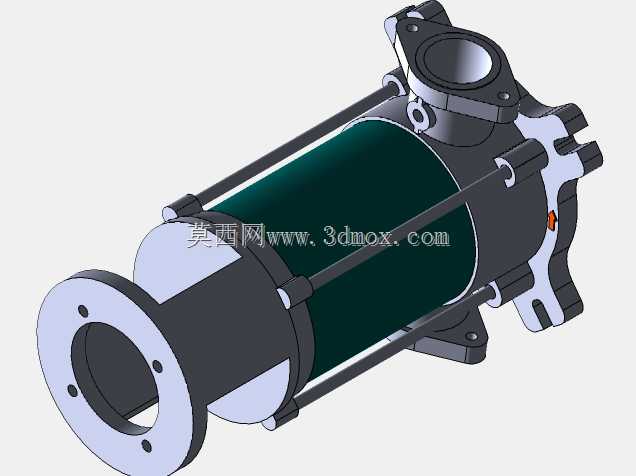

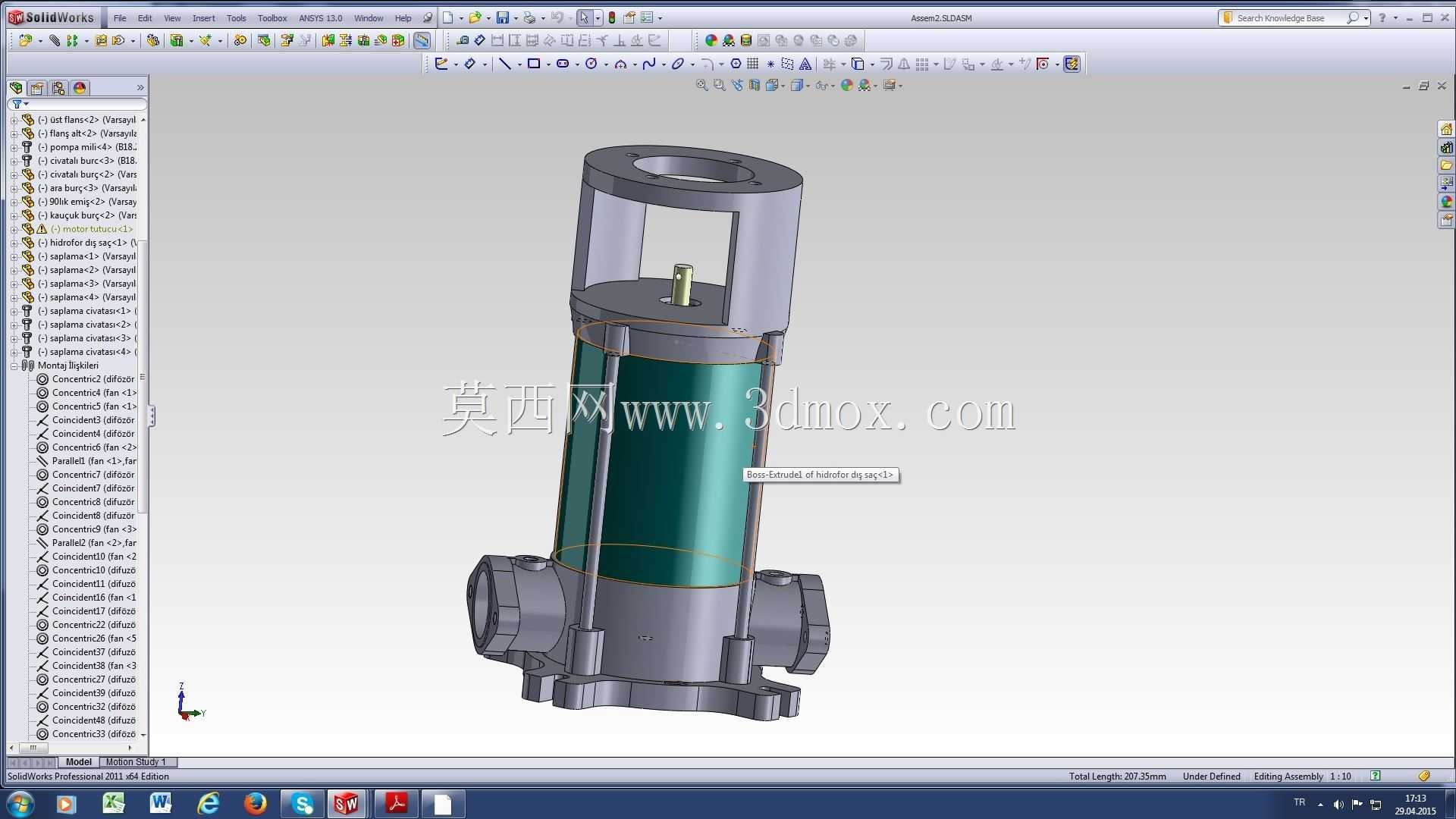

这款直列结构的流体输送泵，在民用建筑给排水、小型工业循环水系统、暖通空调水回路、低压洁净流体输送场景中都有广泛适配性，日常工况下主要承担管路内流体的增压输送职能，可将低位储液单元的流体加压后输送至高位管路或末端用水点位，也可在闭环循环回路中为流体提供循环动力，克服管路沿程阻力与局部阻力，保证回路内流体持续稳定流动。从结构设计逻辑来看，整体采用立式同轴直列布局，将驱动端连接法兰、泵腔壳体、进出口连接段沿轴向依次排布，这种布局最大的优势是大幅压缩了设备的水平安装占地空间，对于安装空间局促的管井、设备夹层、小型集成泵站等场景十分友好，安装时不需要预留过大的侧向操作空间，仅需保证轴向的安装检修余量即可。泵体上部设置的框架式连接支架，主要用于对接驱动单元，支架采用镂空框架结构，既可以保证驱动端与泵轴的同轴度定位精度，减少轴系运转时的径向跳动，也能减轻整体结构重量，同时方便日常运维时检查轴封部位的运行状态，不需要完全拆解上部结构就能观察密封件的渗漏情况。中部的泵腔壳体采用圆柱形承压结构，壁厚根据常规1.6MPa公称压力的工况需求设计，可满足常规低压流体输送的承压要求，壳体外部设置的多根轴向拉紧螺杆，将上部支架、泵腔、下部进出口段沿轴向锁紧固定，保证各连接端面的密封压紧力均匀，避免高压工况下出现连接面渗漏的问题。下部的进出口采用对称侧出布局，两个接口的轴线处于同一水平面，且与泵轴轴线垂直，这种接口设计在管路对接时不需要额外做变向弯头，可直接与水平敷设的管路对接，减少管路局部阻力损失，同时对称的受力结构也能降低泵体运转时的管路附加载荷，避免管路应力传递到泵轴部位影响轴承使用寿命。从安装边界来看，底部设置的带安装孔的定位法兰，可直接通过螺栓固定在混凝土基础或预制安装支架上，安装时需要保证基础平面的水平度误差控制在允许范围内，避免轴系倾斜导致的偏磨问题；进出口接口采用标准管螺纹连接形式，可适配常规低压流体输送管路的通用连接件，不需要定制特殊转接头。建模过程中对泵腔内部的叶轮容纳空间、轴封安装位、轴承定位台阶都做了等比例还原，各零部件的装配间隙按照实际工程装配公差设置，可直接用于结构校核、安装模拟、教学演示等场景，也可作为同类型泵产品改型设计的基础参考模型，帮助设计人员快速完成结构迭代，减少重复建模的工作量。
