超声波物位计墙壁安装L型固定支架

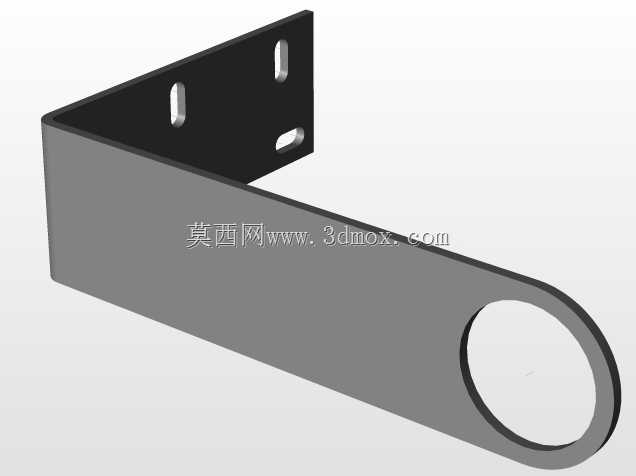

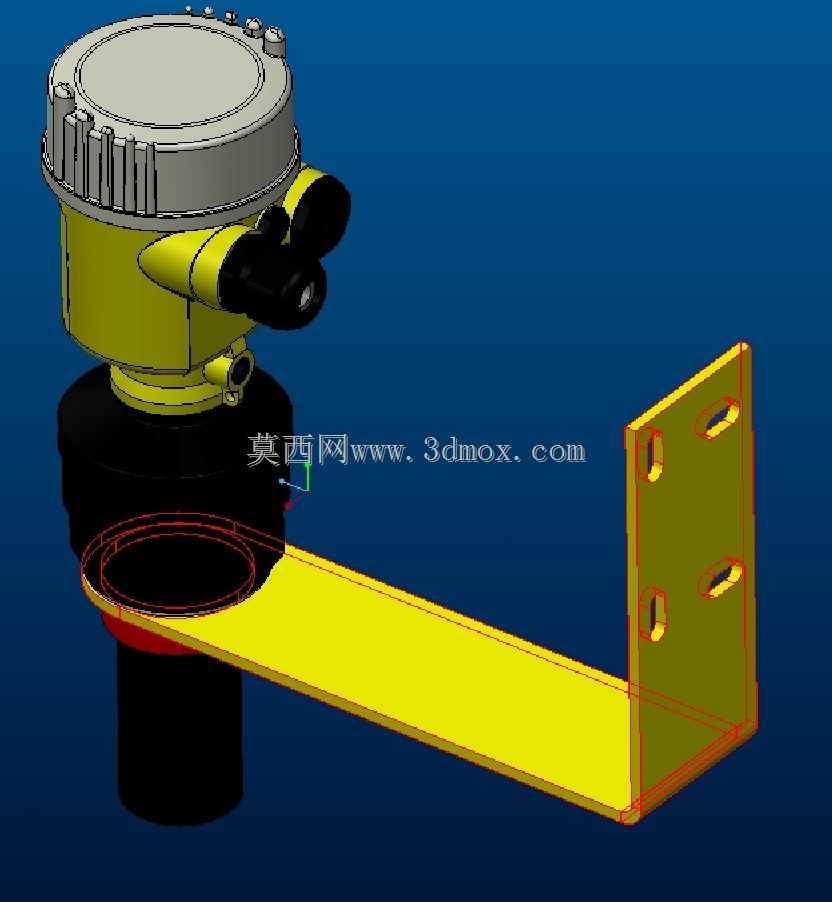

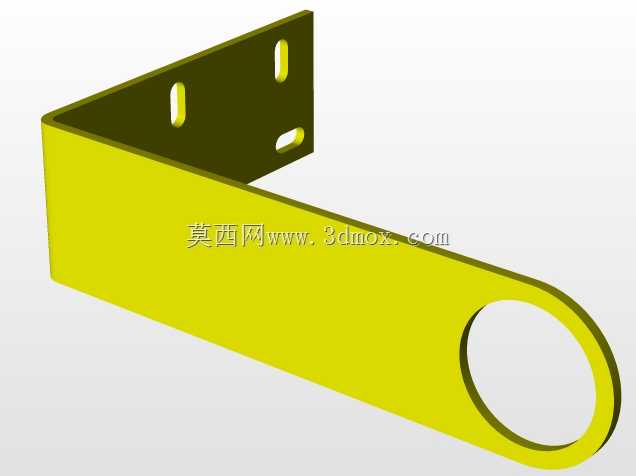

这款L型墙壁支架主要配套超声波物位计使用，常见于化工储罐区、水处理构筑物、料仓旁的侧墙安装场景，用来将检测仪表悬空固定在被测介质上方的合适位置，避免仪表直接安装在罐体顶部时受顶部扰流、搅拌装置振动或者顶部检修空间不足的影响。从结构设计来看，支架采用等厚板材折弯成型，竖直段开有两对长圆孔，既可以适配墙面不同间距的膨胀螺栓安装点位，也能在安装时上下微调支架的固定高度，抵消墙面预埋件的位置偏差；水平段的圆形开孔刚好匹配仪表的颈部安装尺寸，开孔边缘做了承托翻边，能分散仪表的重量载荷，避免长期使用后板材开孔处出现应力变形。设计时首先考虑了安装边界的适配性，水平段的伸出长度经过核算，能让仪表检测面完全避开墙面凸起、管道遮挡等干扰源，保证超声波发射路径上没有障碍物，减少检测回波的误判概率；竖直段的高度设置预留了仪表接线、接线盒旋转操作的空间，后期维护时不需要拆卸整个支架就能完成仪表的角度调整和接线检修。板材折弯处做了圆角过渡，没有尖锐的应力集中棱角，既提升了支架的结构强度，也能避免安装作业时划伤操作人员。实际应用中，这类支架不需要额外焊接加工，所有安装孔位都预加工完成，现场只需要在墙面打好膨胀螺栓固定竖直段，再将仪表从水平段开孔处穿入，用配套的锁紧螺母固定即可，安装效率比现场焊接的自制支架高很多，同时成型后的支架表面做了防腐涂层处理，能适应户外露天、潮湿车间等多种工况，不会轻易出现锈蚀脱落的问题。结构建模时严格按照仪表的安装接口尺寸做了配合公差预留，水平段开孔和仪表颈部的间隙控制在合理范围，既不会因为间隙过小导致安装卡滞，也不会因为间隙过大造成仪表安装后晃动，影响检测精度；长圆孔的长度设置兼顾了安装调节余量和结构强度，不会因为开孔过长导致竖直段的承重能力下降。
