650kVA油浸式输配电变压器结构设计

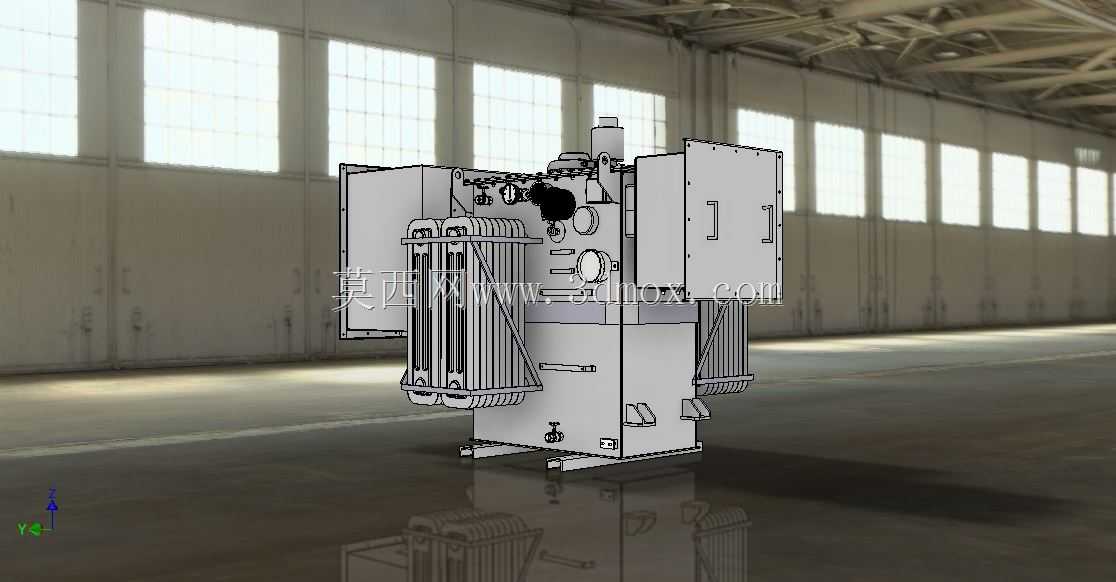

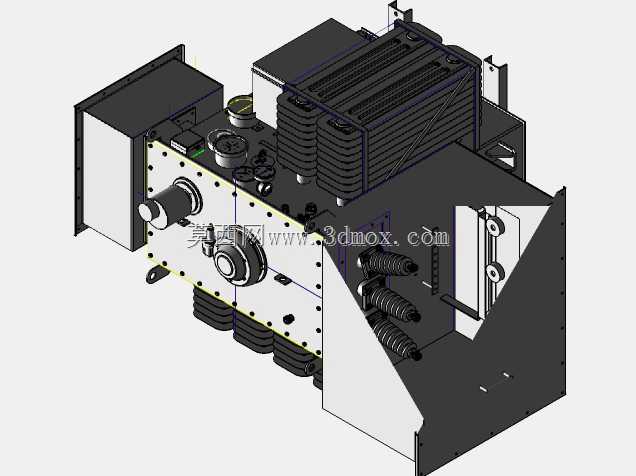

在工业厂区配电、中小型商业集群供电、县域电网末端变电场景中，这类650kVA容量的输配电变压器是衔接高压输电网与终端用电负荷的核心变电设备，承担着将10kV级高压输电电压转换为400V级民用/工业通用低压的核心功能，适配单台容量覆盖范围内的多类负荷供电需求，可同时承载动力类负荷与照明、办公类混合负荷的长期稳定运行。从结构设计逻辑来看，模型完整还原了油浸式变压器的核心组成部分：中部的波纹式散热油箱是整个设备的储油与散热载体，内部容纳铁芯、绕组组件以及绝缘冷却用变压器油，波纹片结构可随油温变化产生弹性形变，补偿油液热胀冷缩带来的体积变化，省去了额外的储油柜配置，降低整体设备高度与密封失效风险。油箱两侧外置的散热器组通过油路连通油箱内部，利用油液自然对流带走绕组与铁芯产生的损耗热量，保证设备在额定负载下的温升控制在绝缘材料允许范围内。油箱正面预留的油位观察、油温检测、放油阀接口位置，完全匹配现场运维的操作需求，无需额外改造即可适配常规电力运维的检测工具。高压侧与低压侧的出线套管分别布置在油箱的对应侧，高压套管采用更高的绝缘爬距设计，满足户外安装的污秽等级绝缘要求，低压侧套管排布更紧凑，适配大电流输出的母排连接需求。油箱顶部的压力释放阀、分接开关操作结构都做了精准还原，分接开关可在无励磁状态下调整绕组匝数比，实现输出电压的小幅微调，适配电网电压的波动工况。从安装边界来看，设备底部的焊接式安装支脚预留了标准的地脚螺栓安装孔位，支脚间距与混凝土基础的预埋螺栓位置完全匹配，安装时无需额外加工过渡连接件，整体设备的重心落在支脚围成的矩形区域中心，吊装时通过顶部预设的吊耳即可完成平稳起吊，不会出现重心偏移导致的结构变形。模型中还还原了油箱侧壁的接地端子位置，满足现场安装的保护接地要求，所有外露金属构件的边角都做了圆弧过渡处理，避免安装运维过程中出现磕碰划伤。这类容量的变压器在设计时需要兼顾散热效率、密封可靠性、安装便捷性三个核心维度，波纹油箱的结构设计在控制整体重量的前提下，保证了足够的散热面积，相比传统带储油柜的同容量变压器，整体占地面积更小，更适合用地紧张的城区配电、厂区内部变电点的布置需求，同时全密封的结构设计减少了变压器油与外界空气的接触，降低油质老化速度，延长设备的免维护周期。
