饮水机配套多层塔式遮光罩结构设计

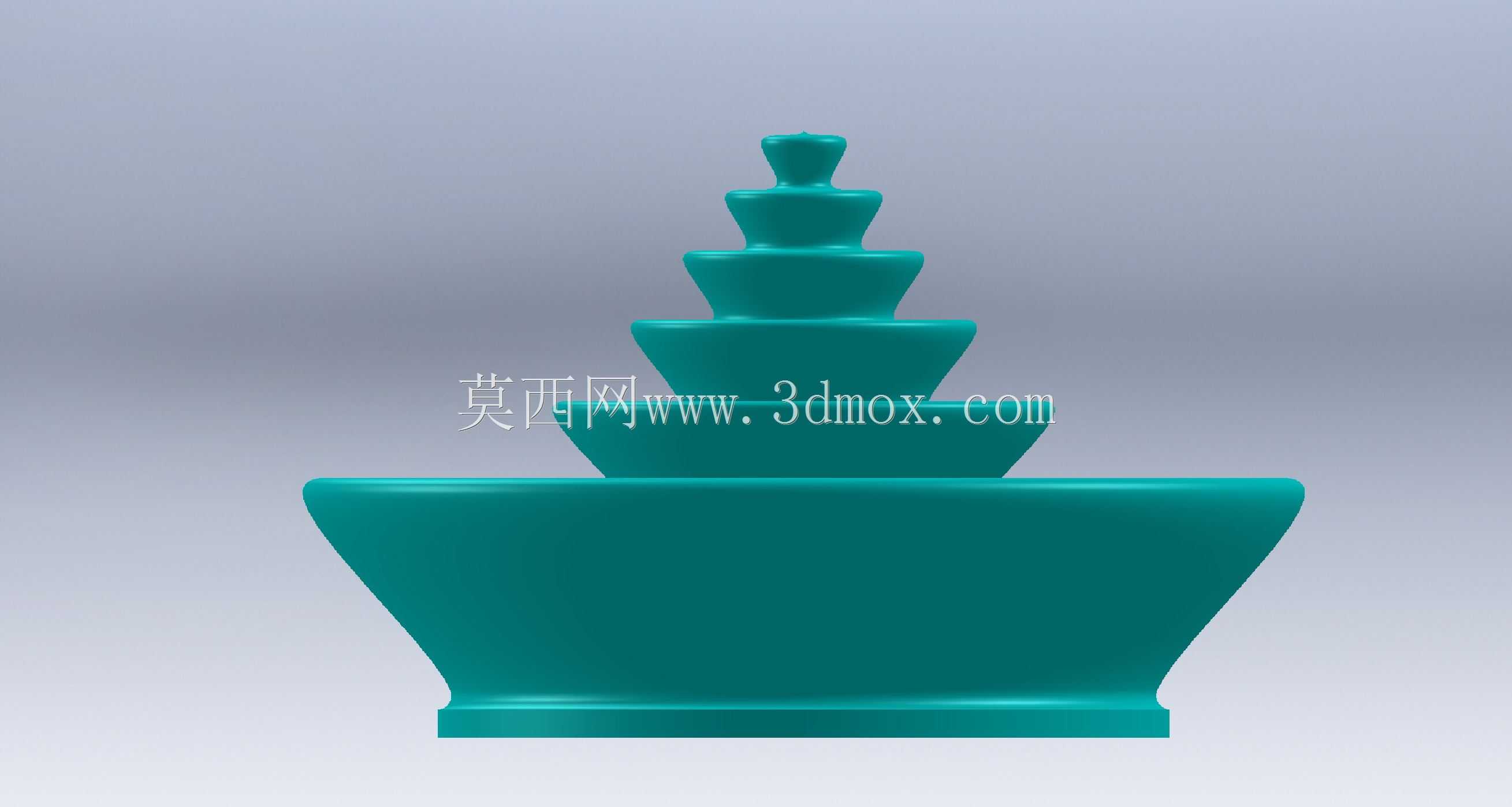

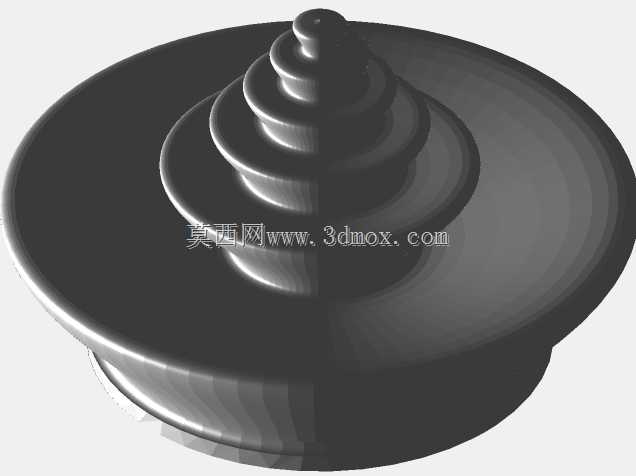

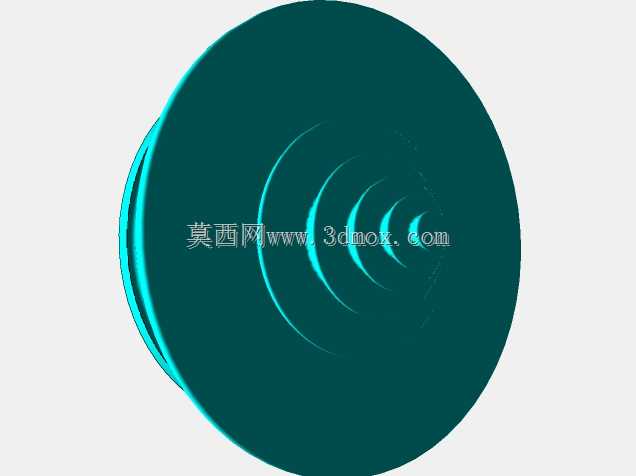

这款遮光罩的设计初衷是解决现有饮水设备配套照明组件的光线直射问题，日常办公、家用场景下，饮水机自带的状态指示灯或配套照明光源如果没有遮光结构，夜间容易产生眩光，干扰周边人员视线，尤其是放置在休息区、卧室旁的饮水设备，直射光线会影响环境舒适度。从结构上看，整体采用逐层收窄的塔式分层造型，底部为宽边外扩的基座结构，基座底部预留平整安装面，可直接贴合饮水机对应安装位的平面，不需要额外做复杂的适配结构，安装边界控制在基座外沿范围内，不会超出饮水机原有壳体的安装槽尺寸，避免干涉周边的出水按键、接水台结构。

设计过程中优先考虑光线的漫反射路径，每一层的台阶结构都做了微小的内倾角度，光源从罩体内部向上投射时，光线会经过多层台阶面的反复折射，不会直接从罩体侧面或顶部直射出来，既保留了灯光的状态提示作用，又能把光线柔化，避免产生刺眼的亮斑。罩体顶部的最小层结构做了圆弧过渡处理，没有尖锐棱角，一方面是避免日常清洁时划伤手部，另一方面也能让顶部透出的光线更均匀，不会出现局部过亮的情况。

在实际适配场景中，这款结构除了适配饮水机的照明遮光需求，也可以直接适配标准规格的灯泡安装接口，不需要额外修改结构，只需要在基座中心预留对应尺寸的过孔，就能作为小型桌面氛围灯的遮光结构使用，适配3D打印加工时，整个结构没有悬空的大角度面，不需要添加额外支撑，打印完成后只需要简单去除层纹就能直接装配使用。结构壁厚控制在均匀的2mm范围内，既保证了整体的结构强度，日常拿取、清洁时不会因为轻微磕碰产生开裂，也不会因为壁厚过大导致光线完全被遮挡，失去灯光提示的作用。每一层台阶的高度差经过反复调整，确保光线从层间缝隙透出时形成均匀的渐变光效，不会出现某一层光线过强、某一层完全不透光的情况，基座的外沿宽度比上一层结构宽出10mm左右，既可以遮挡安装位的固定缝隙，提升整体外观的整洁度，也能在安装时起到定位作用，装配时不需要反复调整对齐位置，直接将基座卡入对应安装槽即可完成固定。
