双轴追踪式太阳光照模拟实验装置

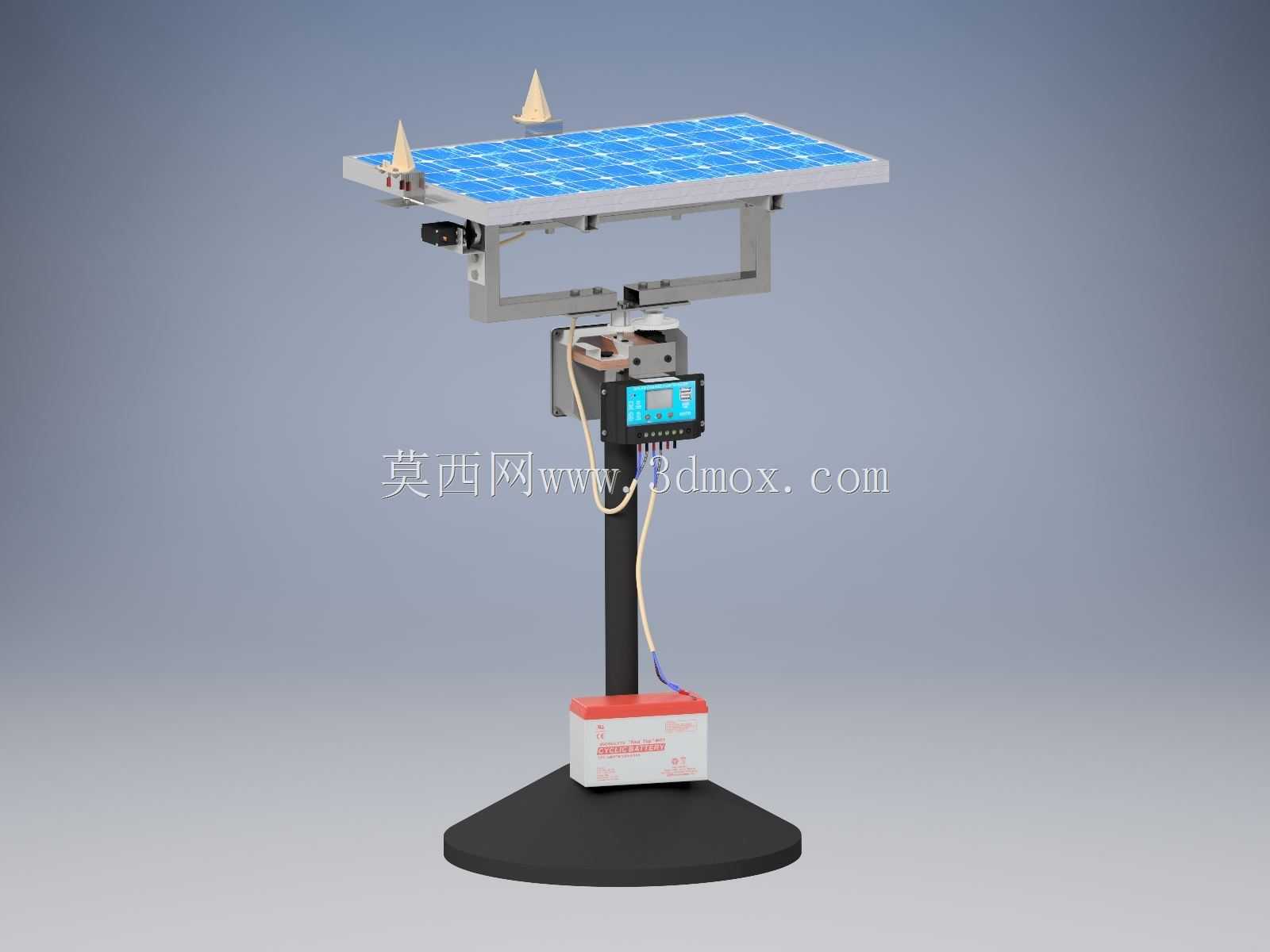

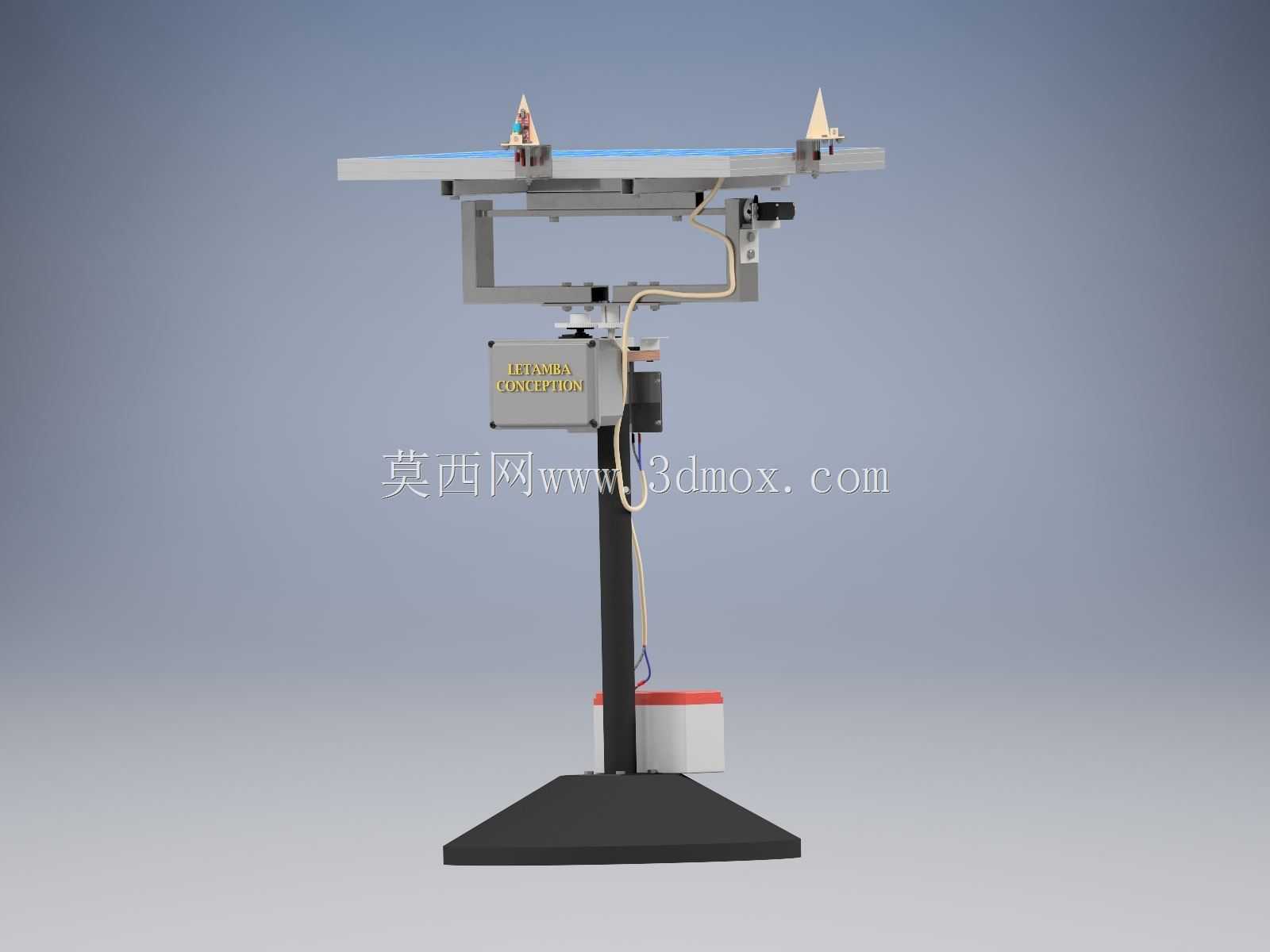

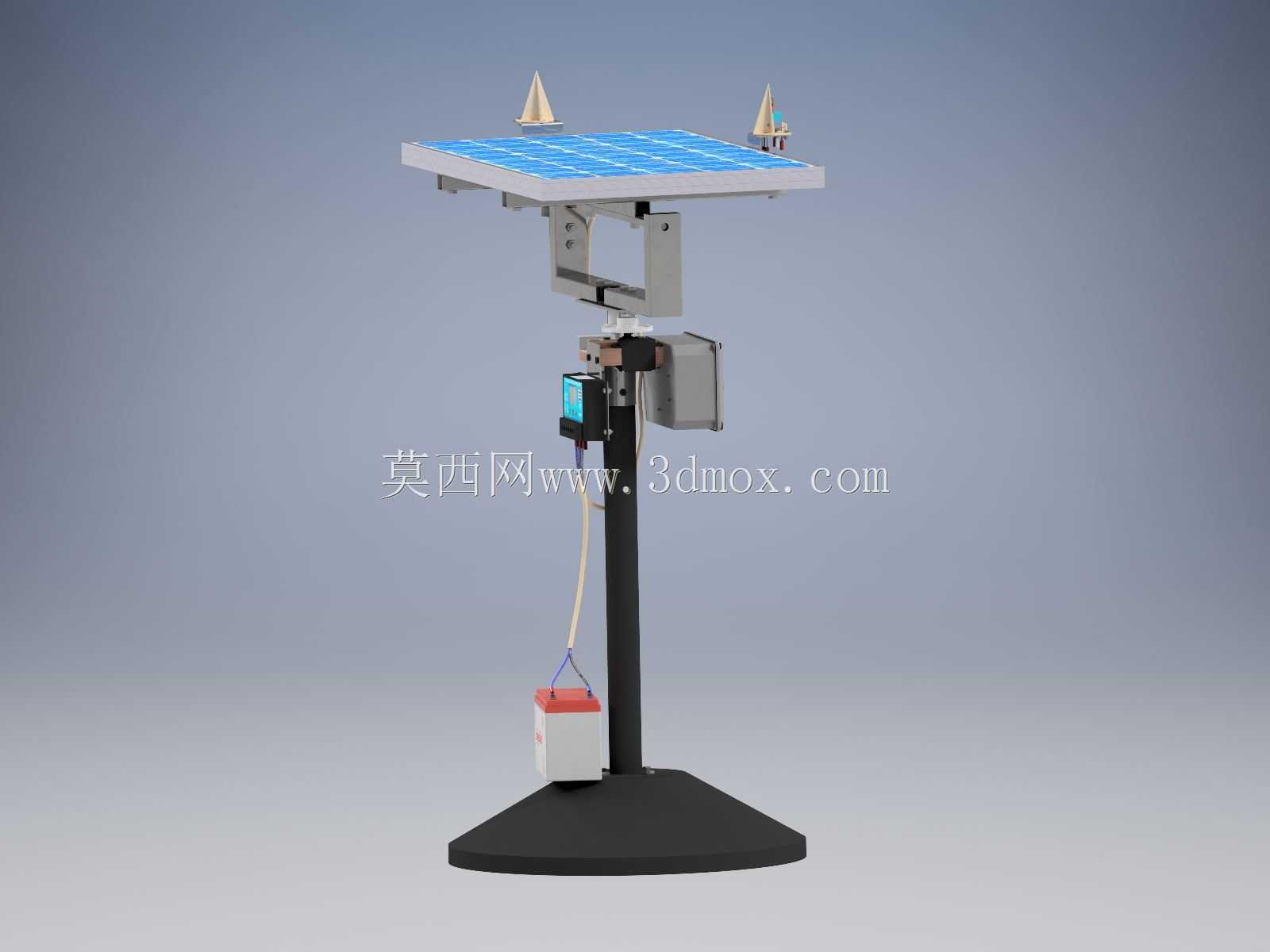

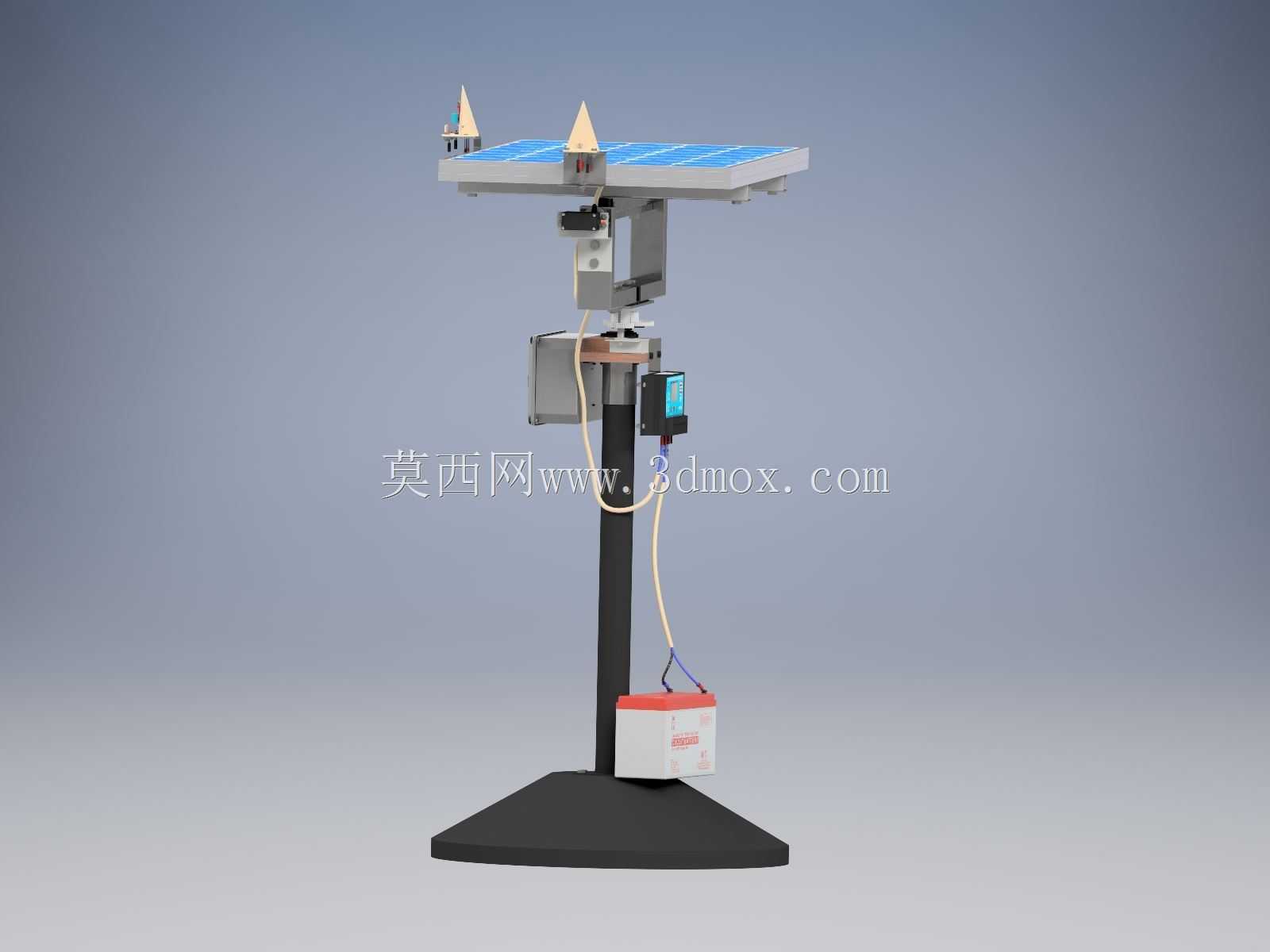

这套装置主要面向高校新能源专业实验、小型光伏组件性能测试场景搭建使用，可在室内环境下模拟太阳方位变化，完成光伏板追光效率验证、光敏传感器校准、追日控制逻辑调试等实操任务，替代户外受天气、时段限制的自然光照测试环节，大幅缩短相关实验的准备与数据采集周期。从结构设计逻辑来看，整体采用立式单柱支撑布局，底部为配重式方形铸铁底座，可直接放置在平整实验台面上，无需额外打膨胀螺栓固定，底座配重块重量经过重心核算，即使上部俯仰、回转机构运行到极限位置，整体也不会出现倾覆风险，安装边界仅需预留直径600mm的圆形操作空间即可满足调试、接线需求。上部承载平台为水平矩形安装板，可直接固定标准尺寸的小型光伏板、光照传感器阵列，平台下方连接双轴调节机构：水平回转轴可实现360度方位角调整，覆盖太阳从日出到日落的水平方位变化范围；俯仰轴可实现0到90度仰角调节，匹配不同纬度地区的太阳高度角变化范围，两个轴的驱动端均预留了步进电机安装位，可根据实验需求切换手动调节或自动追光模式。装置中部的控制盒集成了接线端子与控制电路安装空间，侧面预留走线槽，所有连接线缆均沿立柱内侧排布，避免调节过程中出现线缆拉扯、缠绕问题，控制盒旁预留了拓展安装位，可加装角度传感器、光照度计等数据采集配件，满足不同实验方案的拓展需求。立柱下部预留了电源模块安装空间，可直接放置配套的低压直流电源，无需额外外接桌面电源占用台面空间。整套装置的运动副均采用耐磨铜套配合锁紧旋钮，手动调节时阻尼均匀，调整到目标角度后可通过旋钮直接锁止，不会出现滑位、角度偏移问题，所有外露金属件均做了喷塑防锈处理，可适应实验室长期使用环境，无需频繁做防腐维护。在实际教学场景中，这套装置可配合数据采集软件，实时记录不同角度下光伏组件的输出功率变化，帮助学生直观理解双轴追日系统的效率提升原理，也可用于小型追日控制器的出厂前功能验证，测试不同控制算法下的追踪精度与响应速度，相比大型户外追日测试平台，其体积小巧、搭建快速，更适合实验室小批量测试与教学演示使用。
