细杆U形螺栓紧固件三维设计模型

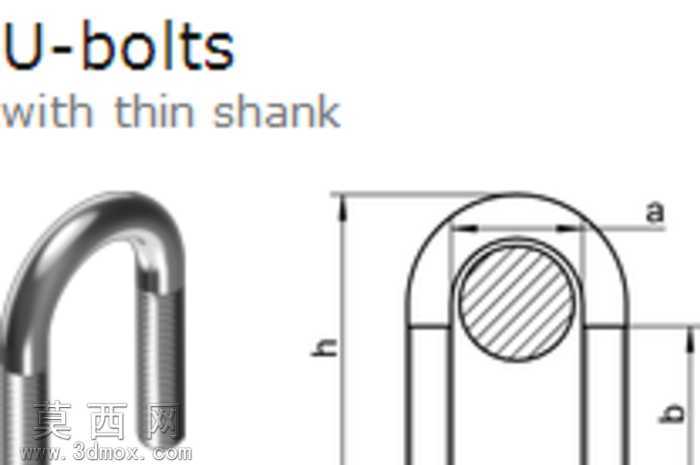

本模型为符合DIN3570标准的细杆U形螺栓三维设计成果，建模过程严格遵循德标紧固件的尺寸规范，覆盖M10至M24全规格区间的参数化设计逻辑。建模阶段以U形螺栓的功能结构为核心，首先绘制螺栓弯曲段的圆弧轮廓，精准匹配对应公称直径管道的包覆弧度，保证圆弧内径与被固定管件外径的适配公差，两侧直杆段采用等截面拉伸建模，严格控制细杆段的杆径尺寸，区分于普通粗杆U形螺栓的结构特征。螺纹段采用螺旋扫描特征生成真实的三角螺纹牙型，还原螺纹的螺距、牙高参数，确保螺纹连接结构的仿真准确性，螺栓两端的螺纹收尾、端面倒角细节均按照紧固件加工工艺要求完成建模，还原实际产品的工艺特征。材质配置上为模型赋予合金钢金属材质，添加表面镀锌层的哑光金属质感，通过材质粗糙度、反射率参数的调整，还原镀锌紧固件的真实外观效果，渲染阶段采用柔和的工业照明方案，清晰呈现U形螺栓的弯曲弧度、杆部细节与螺纹结构，同时搭配标准尺寸标注示意图，直观展示螺栓的安装尺寸参数，包括弯曲段中心距、直杆段长度、螺纹段长度等关键安装尺寸。设计思路围绕U形螺栓的实际安装场景展开，重点保证U形弯曲部分的结构强度，通过圆弧过渡的曲率优化，避免弯曲处出现应力集中问题，两侧直杆的平行度公差在建模中进行严格约束，确保安装时两侧螺纹可顺利穿过安装孔位配合螺母锁紧，适用于管道固定、线缆架设、钢结构连接等多场景的装配仿真需求，可直接导入装配体完成紧固件的虚拟装配，验证安装空间与连接结构的匹配性，为机械设计、管道安装设计中的紧固件选型与装配验证提供精准的三维模型支撑。
