小型立式风力涡轮发电装置结构设计

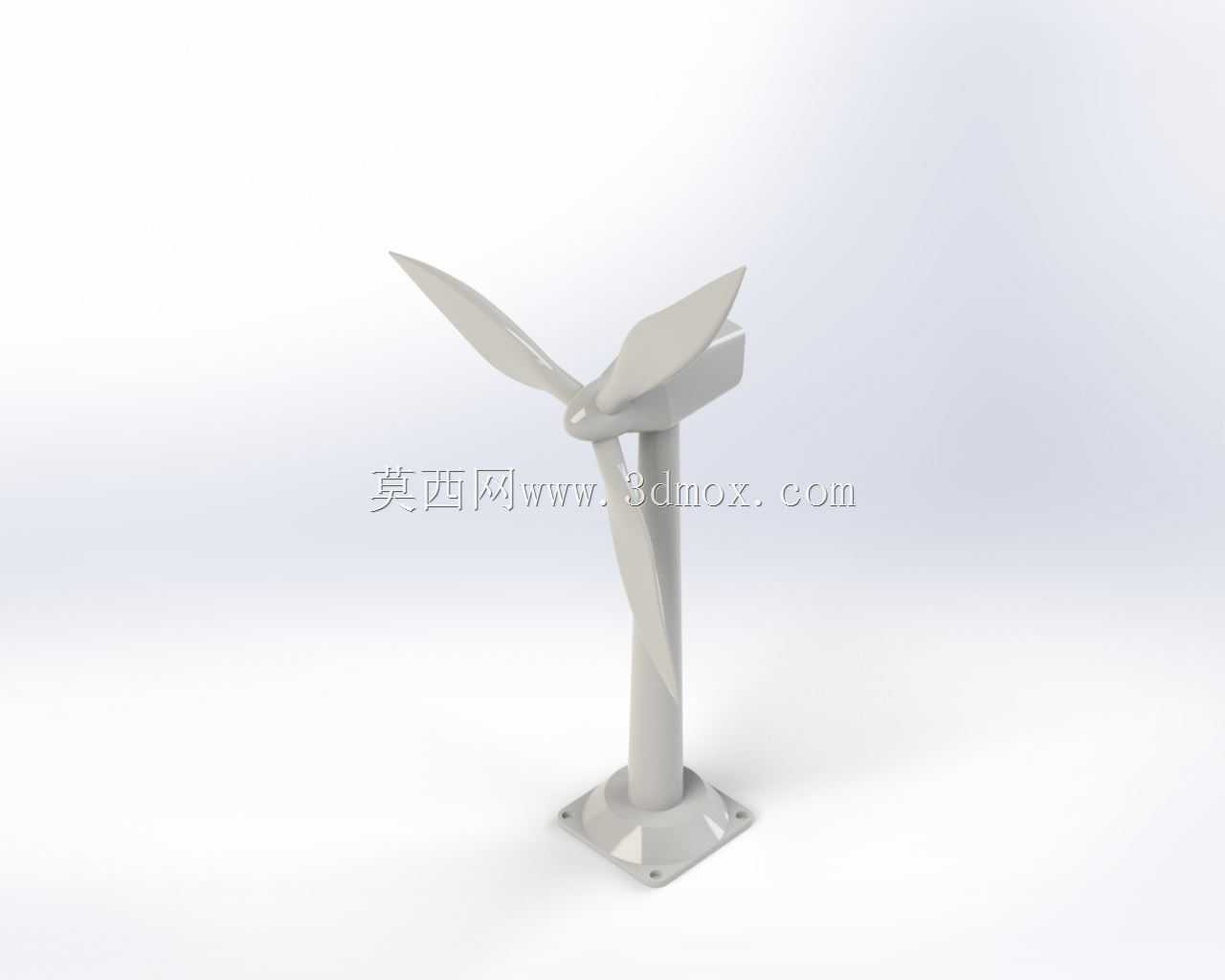

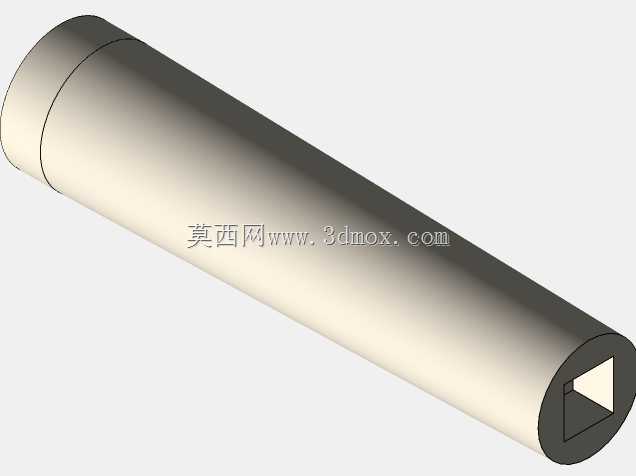

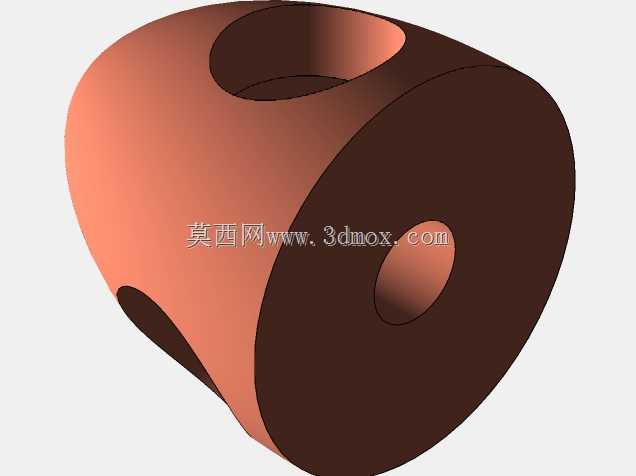

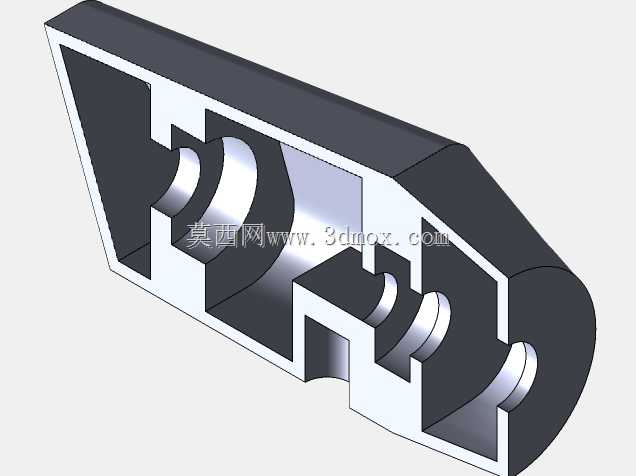

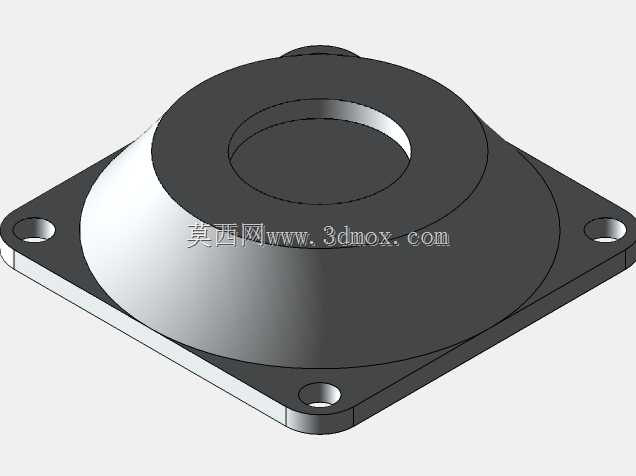

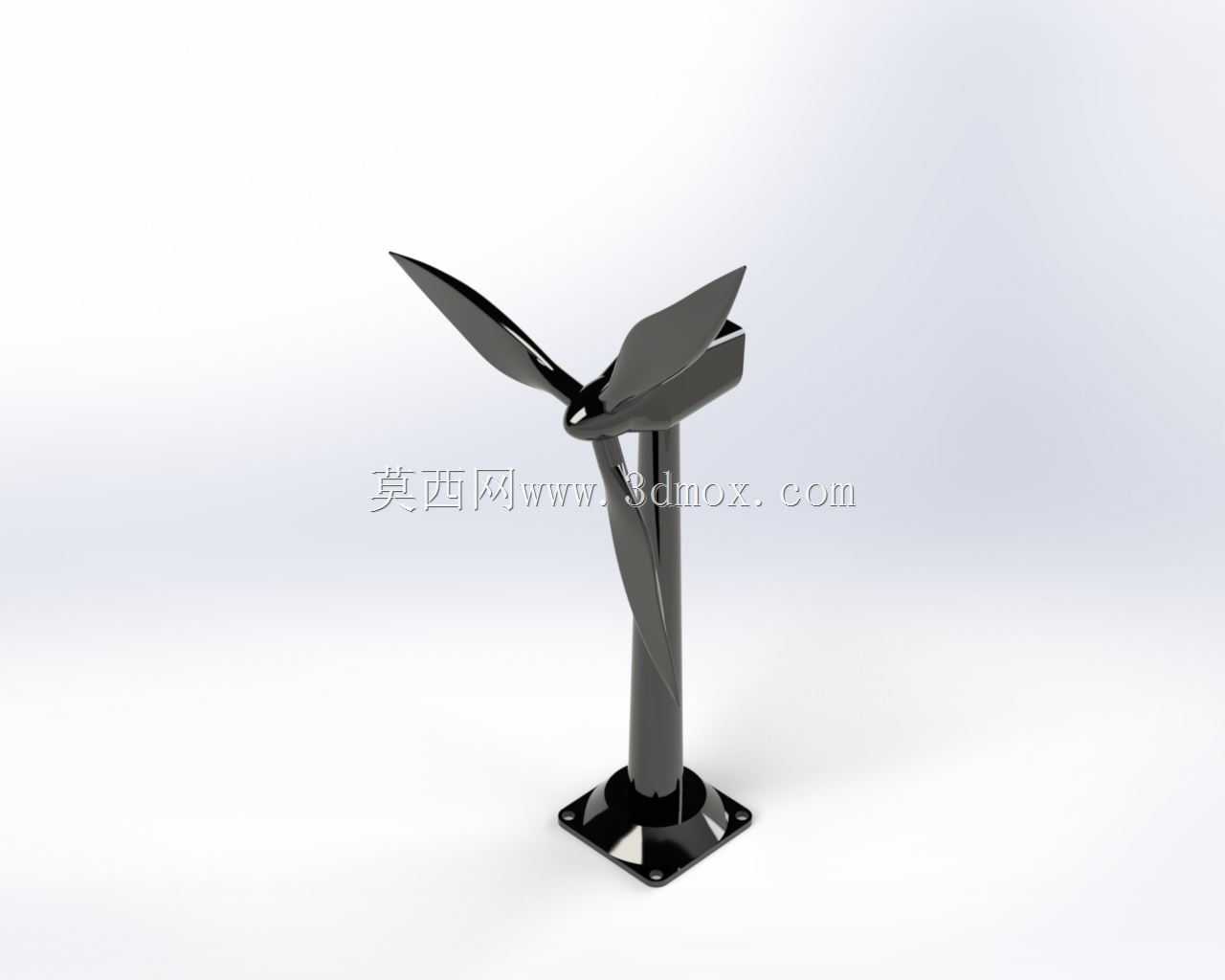

这款小型立式风力涡轮机组，主要面向分布式离网供电场景设计，可适配野外监测站点、海岛小型驻点、牧区散户居所、城市建筑立面分布式补能等多种应用场景，在年均风速3m/s以上的区域即可实现稳定启动发电，弥补了大型风电机组无法覆盖零散小功率用电需求的空白。从结构设计逻辑来看，整机采用一体化立式布局，底部为方形法兰安装基座，基座预留四个对称分布的螺栓固定孔，可直接通过膨胀螺栓固定于混凝土基础、钢结构支架或者建筑顶面，安装边界要求低，不需要额外搭建高耸塔架，整体重心沿中心立柱垂直分布，抗侧风倾覆能力优于同功率水平轴风机。叶片部分采用三叶片扭曲翼型设计，翼型截面沿叶展方向渐变扭转，能够在不同来流角度下保持稳定的气动攻角，既可以捕捉正面来流的风能，也能利用侧向紊流产生旋转力矩，相比传统水平轴风机对风向变化的敏感度更低，不需要加装额外的对风转向机构，大幅降低了后期运维的复杂度。中心立柱采用等直径圆管结构，内部预留走线空腔，发电模块集成在立柱与叶片连接的机舱位置，不需要额外设置外置传动舱，整机外观做流线型包覆处理，转动部件无外凸结构，运行过程中不会对周边活动的人员、鸟类造成碰撞风险，适合在人员活动密集的近人区域安装使用。从安装尺寸边界来看，整机安装完成后总高度控制在1.2米范围内，叶片旋转最大直径不超过0.8米，基座安装孔位间距为120mm，对安装面的承重要求不超过20kg，普通民用建筑顶面、户外监控杆侧面都可以满足安装承重要求。在功能实现层面，该机组额定输出功率为100W，匹配小型储能电池组即可满足照明、小型监测设备、通讯中继设备的持续供电需求，叶片采用轻量化高强度复合材料成型，表面做哑光耐磨处理，长期户外暴晒、雨淋环境下不会出现翼型形变、表面腐蚀问题，转动部位采用密封式轴承结构，可有效阻挡沙尘、雨水进入转动副，在西北多沙尘、沿海高盐雾的环境下也能保持长期稳定运行。设计过程中充分考虑了不同场景的适配性，整机所有外露部件都做了圆角过渡处理，没有尖锐外凸结构，安装完成后不需要额外设置安全防护围栏，在城市景观亮化、景区分布式供电、智慧农业监测站点供电等场景下，既可以实现发电功能，也能兼顾一定的景观协调性。
