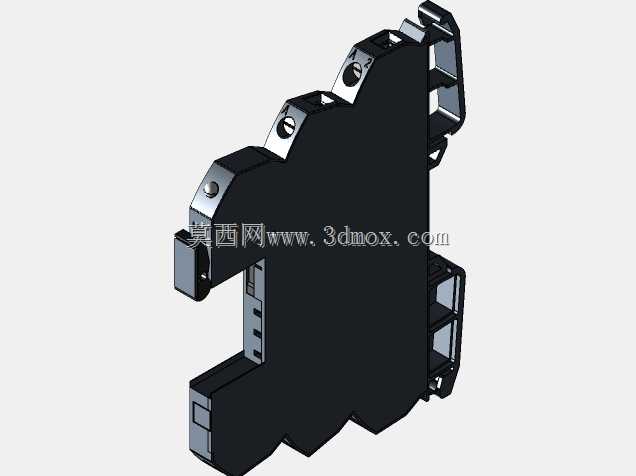

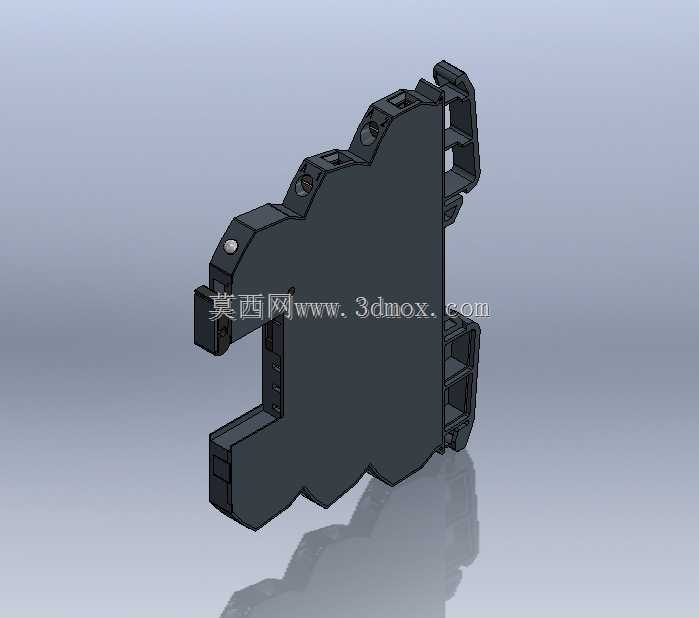

西门子3RQ系列接口继电器三维结构

这款接口继电器主要面向工业自动化控制柜内部的信号转接、小功率负载通断场景，常见于PLC输出侧的信号隔离、驱动回路扩容，或是传感器信号的中转匹配环节，在流水线控制柜、分布式IO站、机床电气柜内都有大量应用，用来解决主控单元输出带载能力不足、不同电压等级信号匹配、强弱电回路隔离的实际工程问题。从结构设计来看，整体采用窄型模块化壳体，适配标准TS35导轨安装，壳体侧面预留了导轨卡扣的弹性让位结构，安装时只需对准导轨按压即可卡紧，拆卸时用一字螺丝刀撬动卡扣解锁即可快速取下，无需额外紧固件，能大幅提升柜内装配的作业效率。壳体外形做了多段式的凹凸造型，一方面是为了适配内部电磁组件、触点模组、接线端子的排布空间，避免内部元件干涉，另一方面相邻模块拼接时，凹凸结构能起到定位导向作用，多台继电器并排安装时不会出现错位偏移，保证柜内排布整齐统一。接线端分布在壳体上下两侧，采用螺钉压接式端子结构，端子旁预留了标识刻印的平面区域，方便现场施工时打印线号标识，减少接线错误概率。壳体两侧设置了相邻模块的拼接卡槽，多台同型号继电器安装时可以通过卡槽互相嵌合，避免柜内布线拉扯导致的模块移位，同时也能提升整体安装的结构稳定性。设计过程中重点考虑了柜内的散热需求，壳体侧面预留了隐蔽的通风缝隙，既不会让灰尘大量进入壳体内部，又能保证继电器线圈长时间通电时的热量散出，避免高温导致的线圈老化加速、触点接触电阻升高问题。触点部分的安装位置做了防电弧窜动的隔挡结构，分断负载时产生的电弧会被隔挡限制在独立腔室内，不会影响相邻的电气元件，提升柜内运行的安全性。安装边界方面，单台模块的宽度控制在极小尺寸，能最大化节省柜内的导轨安装空间，在排布密集的小型控制柜内也能灵活布置，上下接线端的预留空间满足常规多股铜芯线的弯折半径要求，接线操作时不会出现导线过度弯折损伤线芯的问题，同时壳体前端的测试拨杆位置做了凹陷设计，日常维护时用小螺丝刀就能操作测试，不会误触相邻的其他元件。
