离心泵配套传动转子轴结构设计

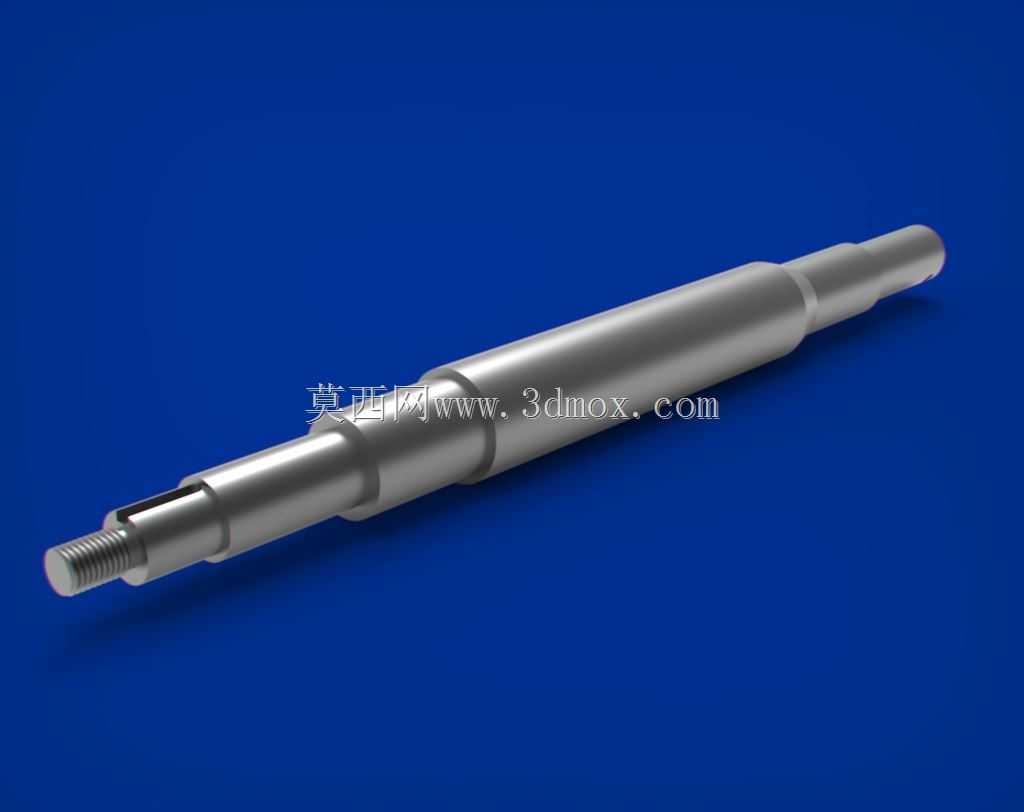

在流体输送类设备的传动链路里，转子轴是衔接动力端与叶轮做功端的核心受力部件，这款轴件主要适配单级离心泵、容积式转子泵的传动需求，承担扭矩传递、叶轮径向定位、配合密封组件阻隔介质泄漏的多重作用，日常运行中需要同时承受电机输出的交变扭矩、叶轮旋转带来的径向跳动载荷，以及输送介质侧可能存在的轴向推力，因此结构设计上的细节直接决定泵组的连续运行寿命。从结构细节来看，轴身采用阶梯变径设计，不同轴段的直径差并非随意设定，而是严格对应各安装位的功能需求：最左端的外螺纹段用于锁紧叶轮端面的压紧螺母，紧邻螺纹的键槽位用来装配平键，实现叶轮与轴的周向固定，避免启动瞬间叶轮与轴之间出现打滑位移；后续逐段放大的轴颈分别对应机械密封静环座、轴承内圈、轴承压盖的安装位，每一段轴肩的高度都经过核算，既要保证对应配件安装时的轴向定位精度，又要避免轴肩过高导致应力集中，在长期交变载荷下出现轴根断裂的问题；最右端的细轴段用于和联轴器对接，将电机输出的扭矩平稳传入泵腔内部。安装边界方面，各轴段的同轴度公差控制在0.02mm以内，轴承位的表面粗糙度达到Ra1.6要求，确保轴承装配后内圈不会出现偏磨，密封位的轴段表面做了硬化处理，硬度达到HRC45以上，避免长期运行中机械密封动环磨损轴面，出现介质沿轴向外漏的问题。设计过程中需要重点核算轴的临界转速，确保泵组额定运行转速远低于轴的一阶临界转速，避开共振区间，同时针对不同输送介质的工况，比如输送含固体颗粒的污水介质时，密封位的轴段还可以加装轴套做易损件替换，不用整体更换轴件就能完成维护，降低现场运维的成本。实际选型匹配时，需要核对轴的总长度、各轴段的直径尺寸、键槽的宽度深度、螺纹段的规格，确保和泵壳的内腔深度、轴承型号、叶轮轮毂孔尺寸完全匹配，装配时要注意各轴段的圆角过渡，避免尖锐棱边划伤密封件或轴承内圈，轴承位装配时建议采用热装工艺，不要用铁锤直接敲击轴面，防止轴件出现隐性裂纹影响后续使用强度。这类转子轴的加工通常采用调质热处理工艺，保证轴芯部的韧性和表面的强度，既可以承受瞬时过载的冲击载荷，又不会在长期运行中出现弯曲变形，保障泵组运行时的径向跳动量控制在允许范围内，减少密封件和轴承的非正常磨损。
