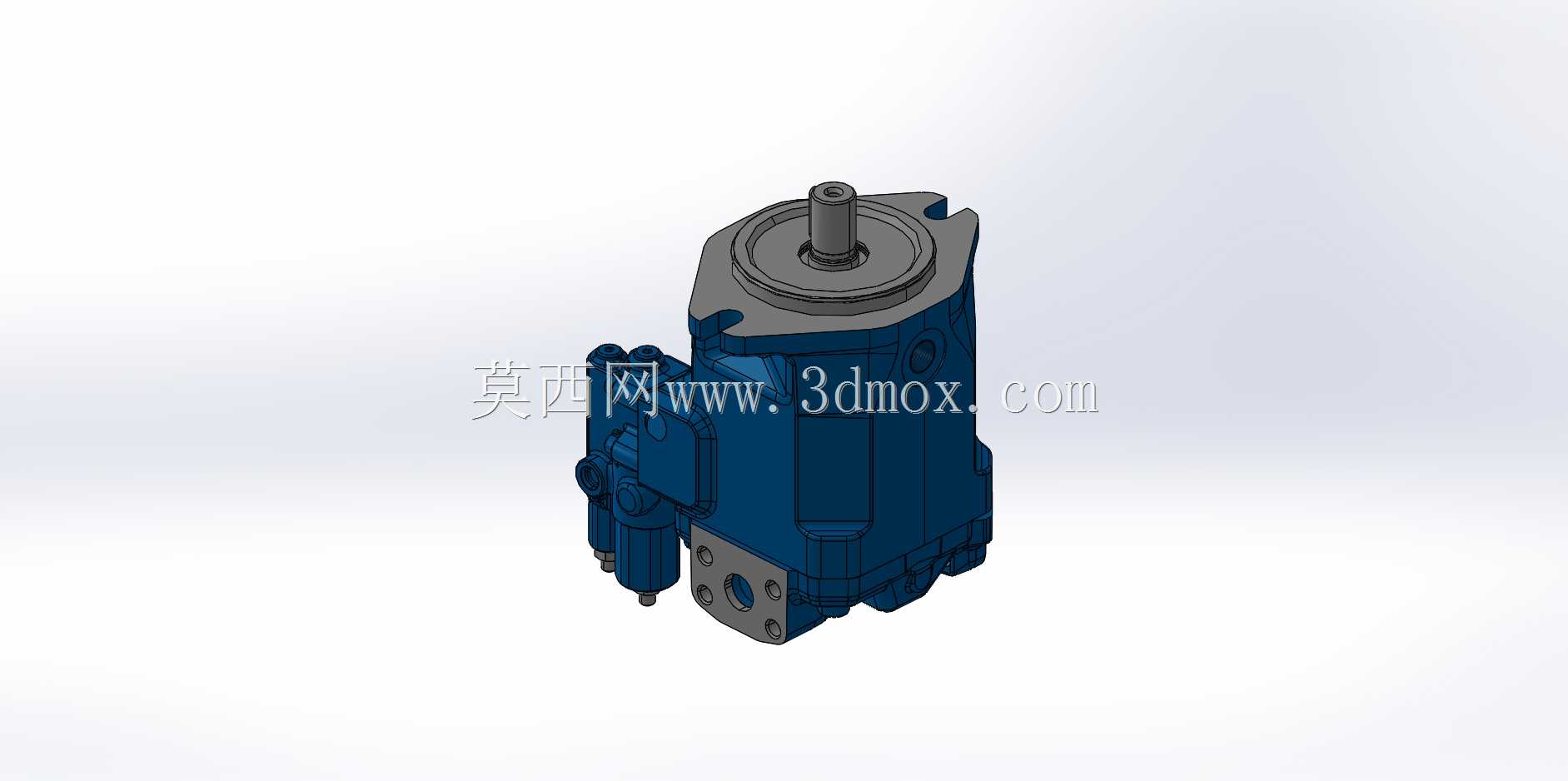

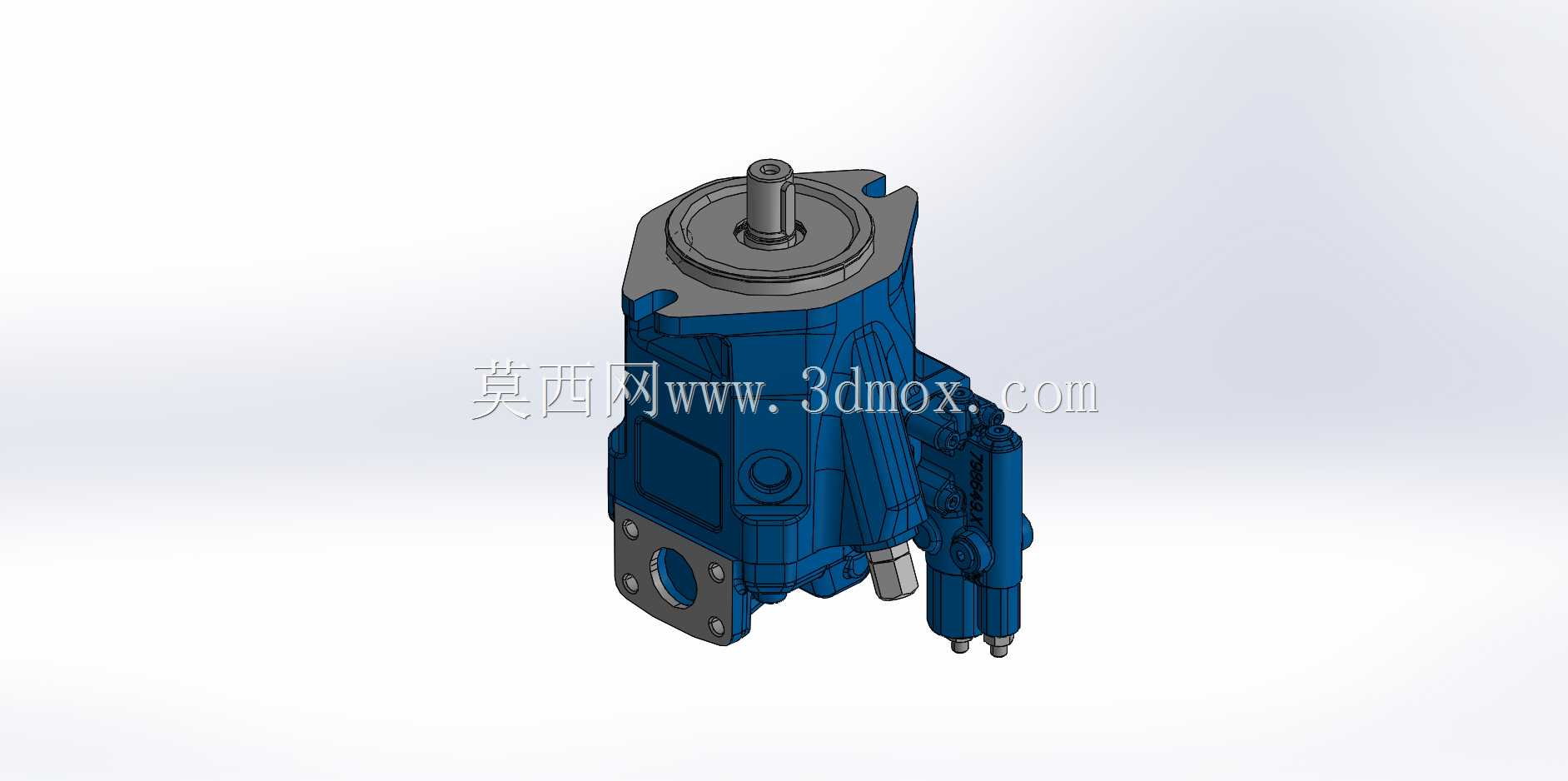

力士乐博世轴向柱塞液压泵结构

这款轴向柱塞液压元件，在工业液压系统中承担着将原动机机械能转换为液压能的核心作用，广泛适配于工程机械、重型机床、冶金设备、船舶液压系统等需要高压稳定油源的工况场景。从结构设计来看，采用斜盘式轴向柱塞排布，缸体与配流盘的配合面经过高精度研磨处理，能在28MPa级额定工作压力下保持极低的容积泄漏，柱塞与缸孔的配合间隙控制在微米级，既保证往复运动的顺畅性，又能有效减少高压油的内泄损失。

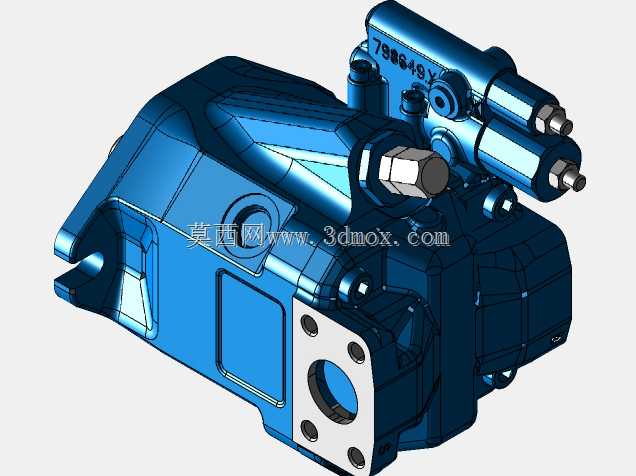

建模过程中优先还原了安装边界的所有关键尺寸：底部安装法兰采用标准菱形安装孔位，孔距、止口直径、轴伸长度与花键参数均严格对照实物测绘数据还原，可直接导入液压站装配体中做干涉检查，无需二次修正安装接口尺寸。侧面的控制阀组集成了压力补偿、流量调节功能模块，建模时保留了调节手柄的转动自由度，可模拟实际工况下的排量调节动作，方便设计人员验证液压管路排布时的操作空间是否充足。

从实际选型适配角度，这款泵的进油口、出油口采用标准法兰连接接口，油口朝向与壳体的相对位置完全还原实物结构，在做液压站布管设计时，可直接提取接口坐标生成管路走向，避免后期装配时出现管路与泵体、周边阀块的干涉问题。壳体的加强筋布局完全参照实物结构建模，既还原了铸件的外形特征，也能在做有限元分析时准确模拟壳体在高压工况下的应力分布情况，帮助设计人员评估壳体的强度冗余。

轴伸端的密封结构采用组合式密封设计，建模时还原了防尘圈、密封圈的安装沟槽尺寸，可直接用于密封件选型校核，避免出现密封沟槽尺寸不匹配导致的漏油问题。泵体尾部的泄油口位置、螺纹规格也做了精准还原，在做系统回油管路设计时可直接匹配对应规格的管接头，无需反复核对实物尺寸。整体建模过程中对非关键的外观倒角、铸造纹理做了适度简化，既保证装配所需的关键尺寸完全准确，也控制了模型的整体数据量，在大型设备装配体中调用时不会出现卡顿问题，适配不同层级的设计场景需求。
