气动马达压缩空气动力执行机构结构

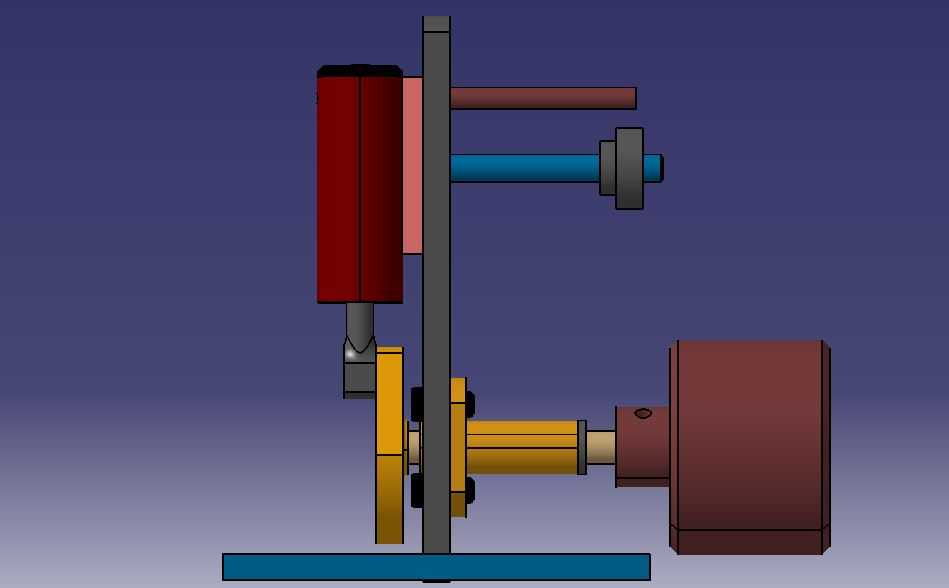

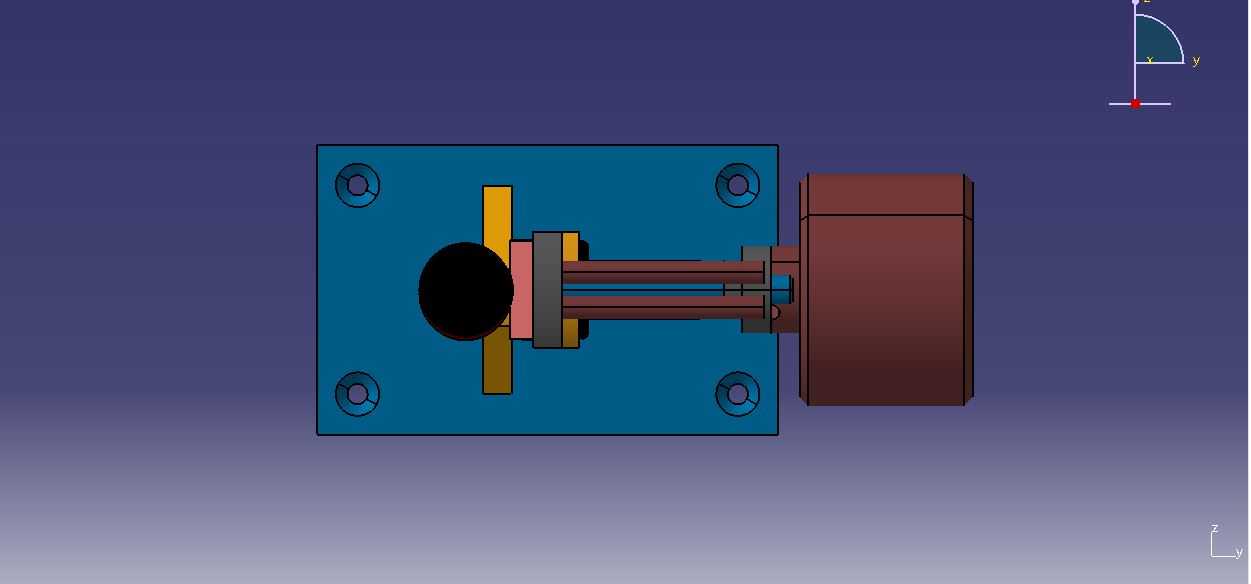

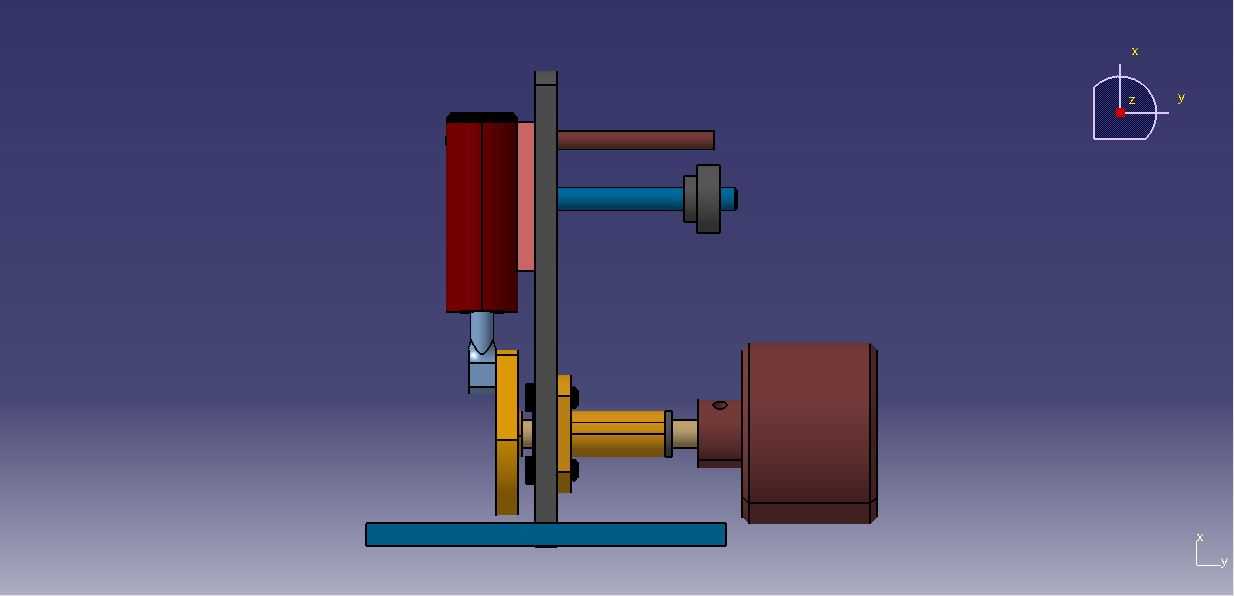

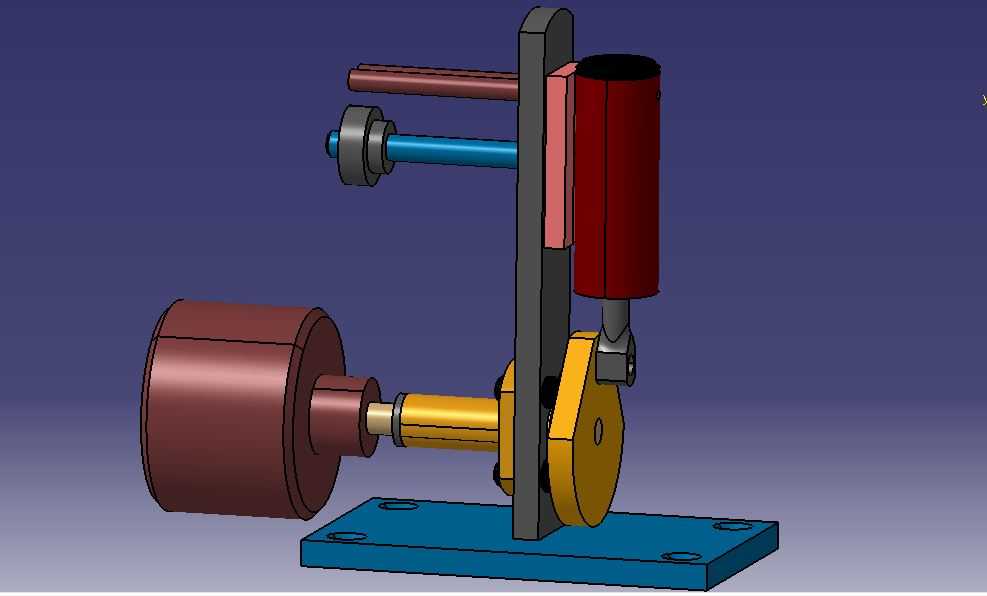

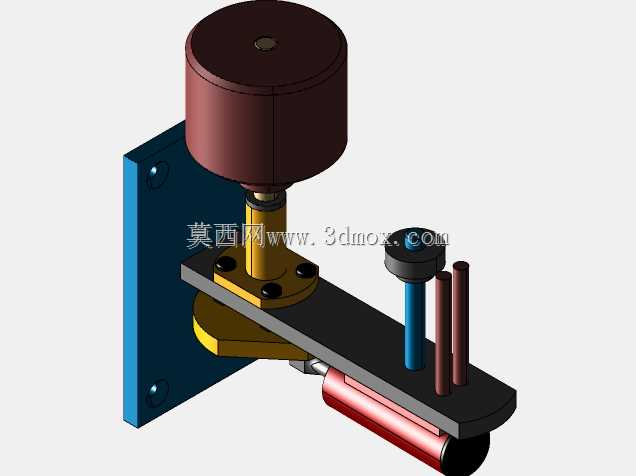

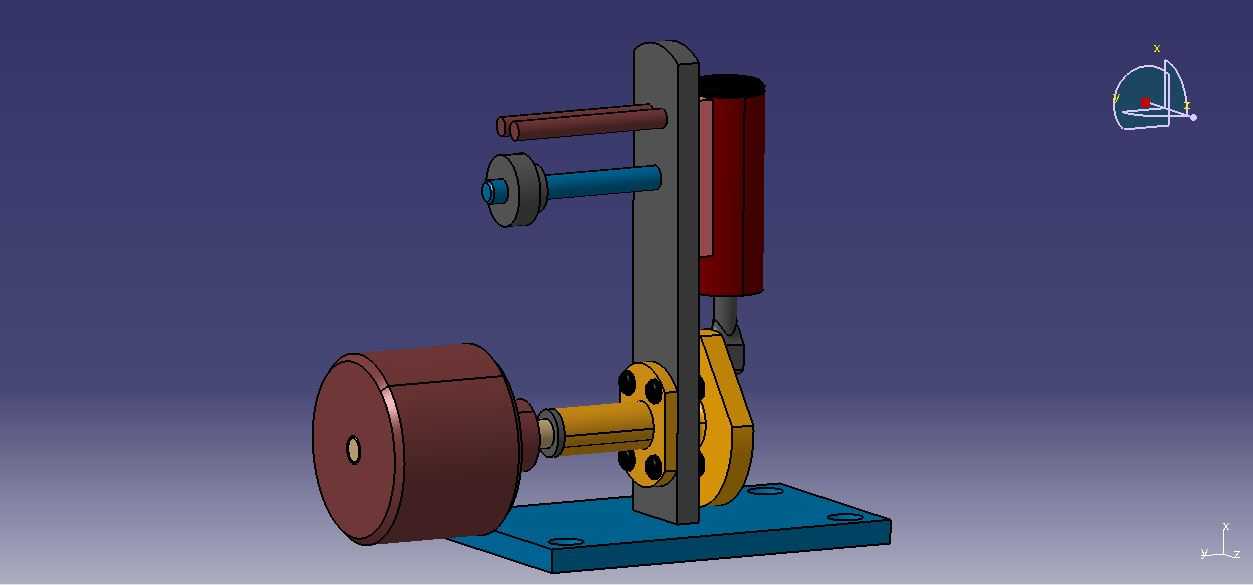

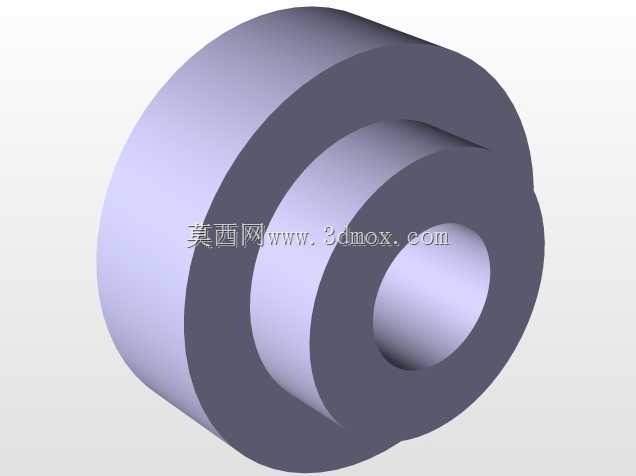

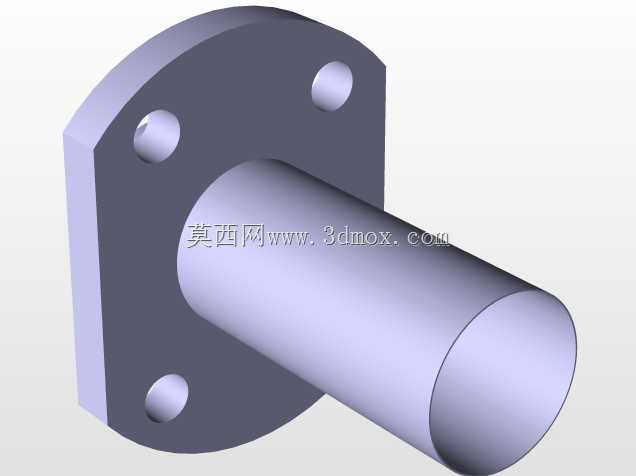

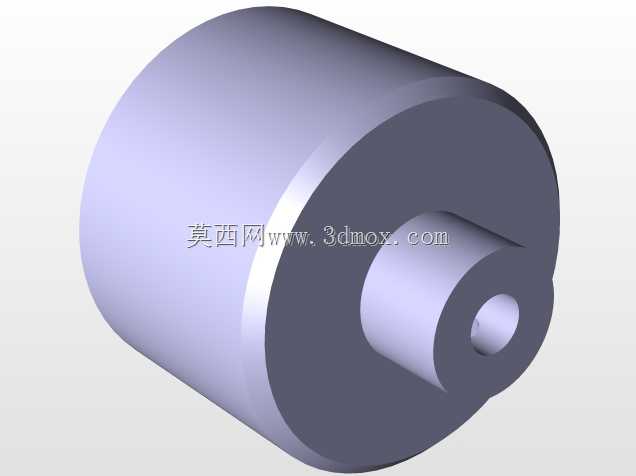

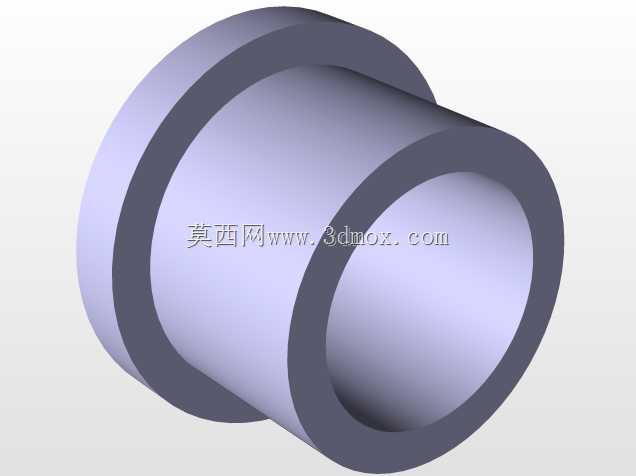

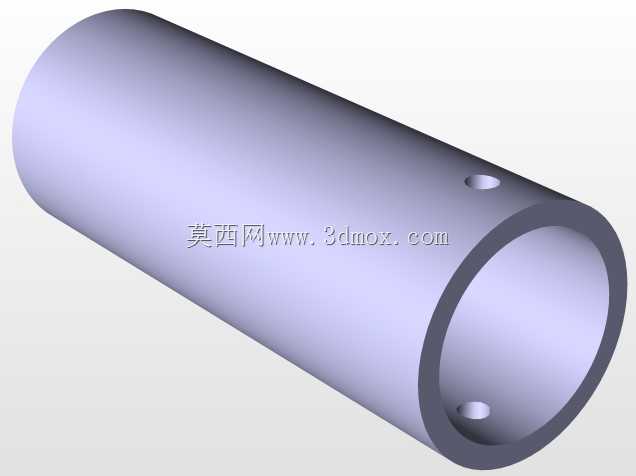

在工业自动化生产线的气动回路搭建、易燃易爆工况的动力输出场景、矿山井下无电力驱动的作业工位，这类气动动力执行结构是替代电动动力单元的核心部件，完全依托压缩空气膨胀做功输出机械能，从根源上规避了电动设备电火花引发的安全隐患，适配化工、煤矿、涂装车间等对防爆有硬性要求的作业场景。从结构设计逻辑来看，这套机构将动力输出端、传动换向组件、安装支撑机架做了集成化布局，立式布置的气缸组件负责直线往复动作的输出，横向布置的旋转动力单元通过齿轮啮合结构承接动力转换，将直线往复运动转化为定轴旋转扭矩输出，支撑立板采用加厚板材加工，既承担各组件的安装定位基准作用，也抵消动力输出过程中的侧向倾覆力矩，底部安装底板预留了成排的固定孔位，可直接通过螺栓锁紧在设备机架或者工作台面上，安装边界清晰，不需要额外做复杂的适配改造。实际选型应用时，可根据工位需要的输出扭矩、动作行程调整气缸缸径、齿轮传动比，直线运动输出端可外接夹具、冲头执行压装、夹紧、打标类工序，旋转输出端可连接输送带辊筒、小型工装转盘完成回转类作业，整套结构的动力传递路径短，没有冗余的传动环节，能量损耗集中在齿轮啮合和气缸密封摩擦处，日常维护仅需定期检查气源处理三联件的滤芯状态、气缸密封件的磨损情况即可，不需要像电动马达那样做绕组检测、轴承润滑等复杂维保。设计过程中特意将气源接口做了标准化适配，可直接对接工厂现有常规压力的压缩空气管网，不需要额外配置增压或者减压装置，各运动部件的运动间隙做了合理预留，避免压缩空气带水导致部件锈蚀后出现卡滞问题，支撑结构的受力点经过受力校核，在满负载输出工况下不会出现结构变形，可长时间连续运行在往复动作的作业工位，适配多工序自动化设备的动力排布需求，也可作为独立动力单元集成到小型专机设备中，替代传统的电动动力输出结构，降低特殊工况下的设备安全风险。
