外燃式斯特林动力装置结构三维建模

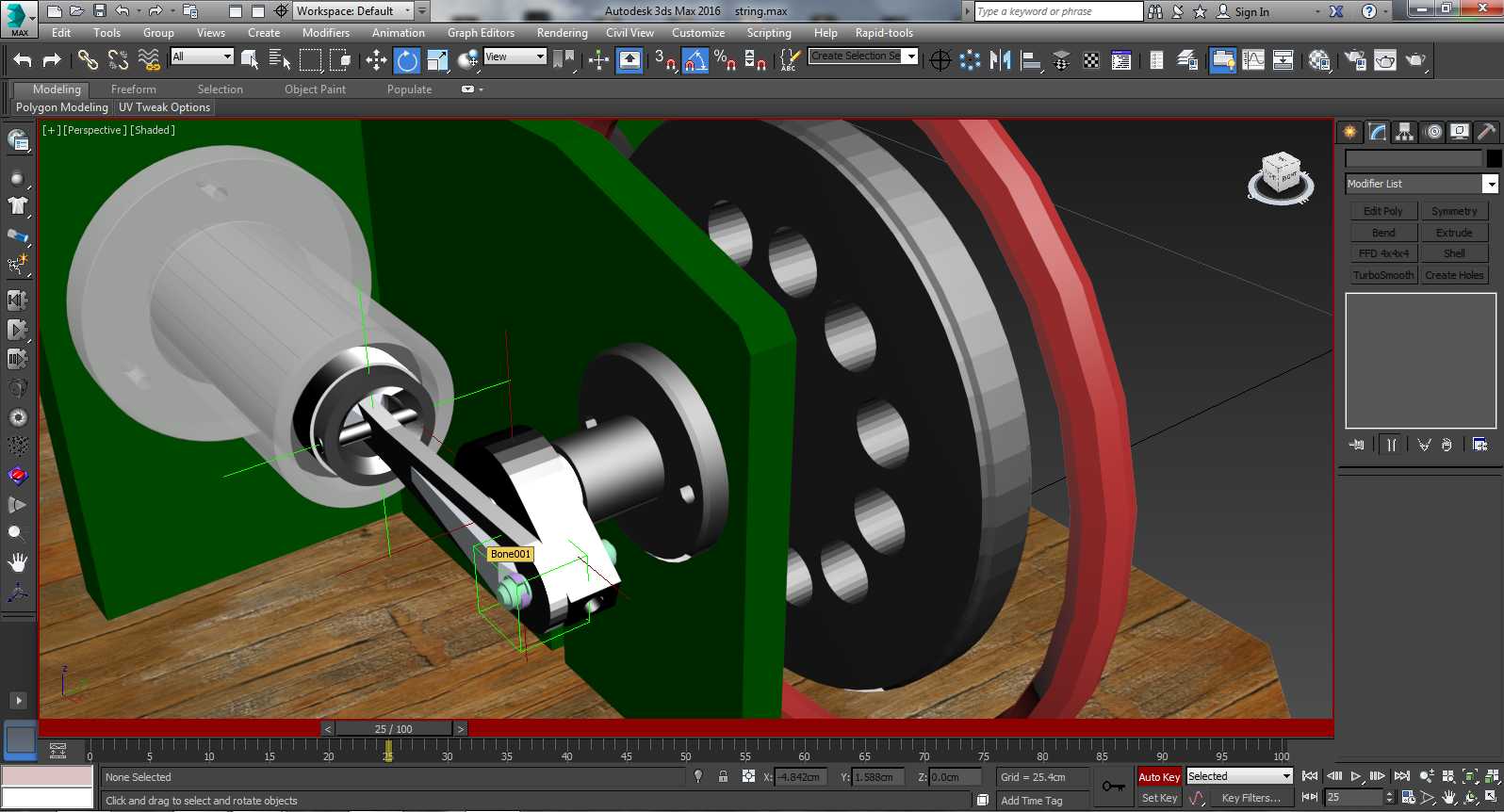

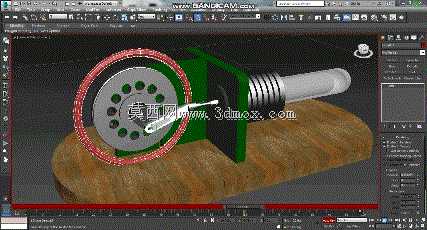

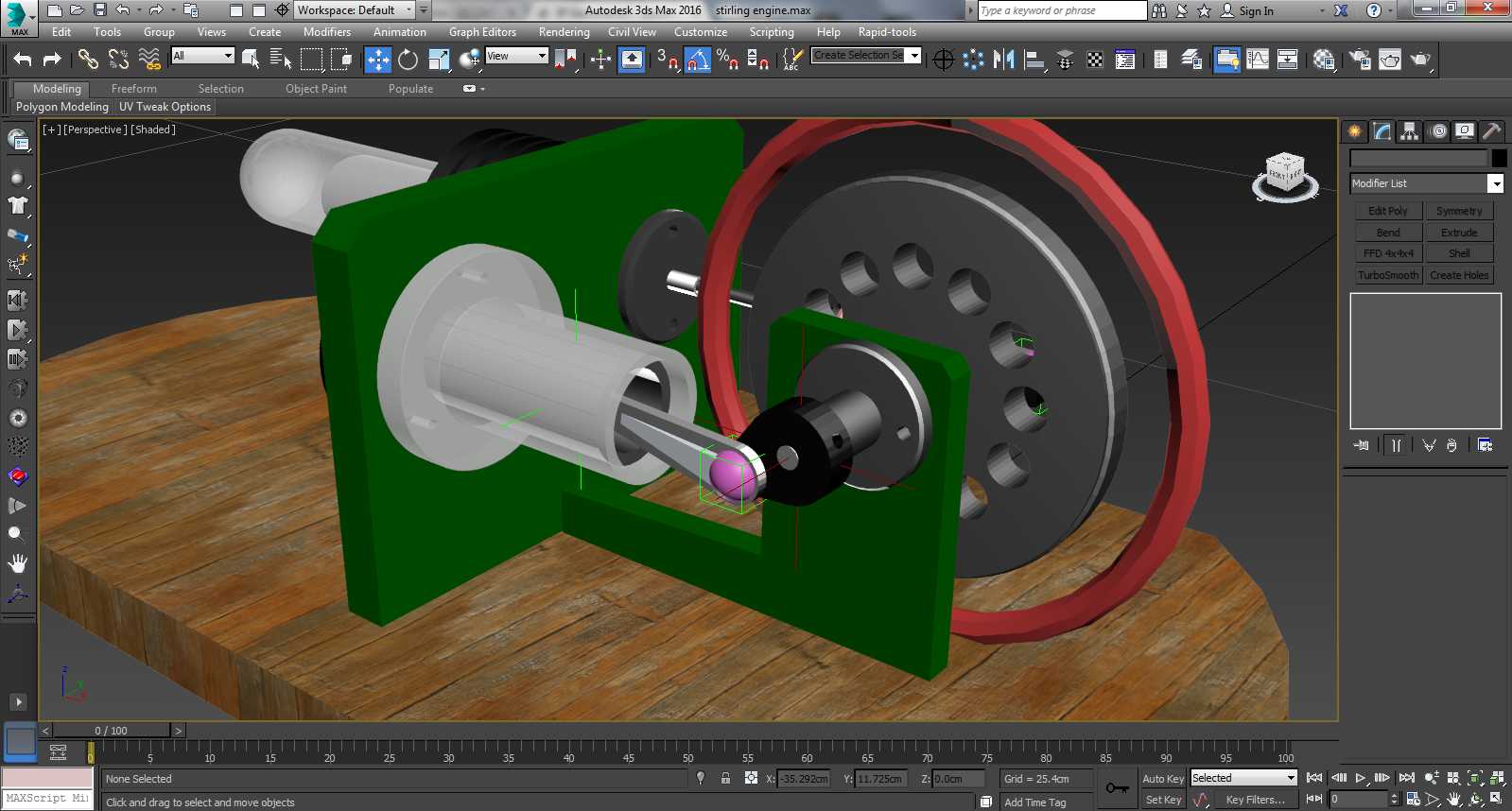

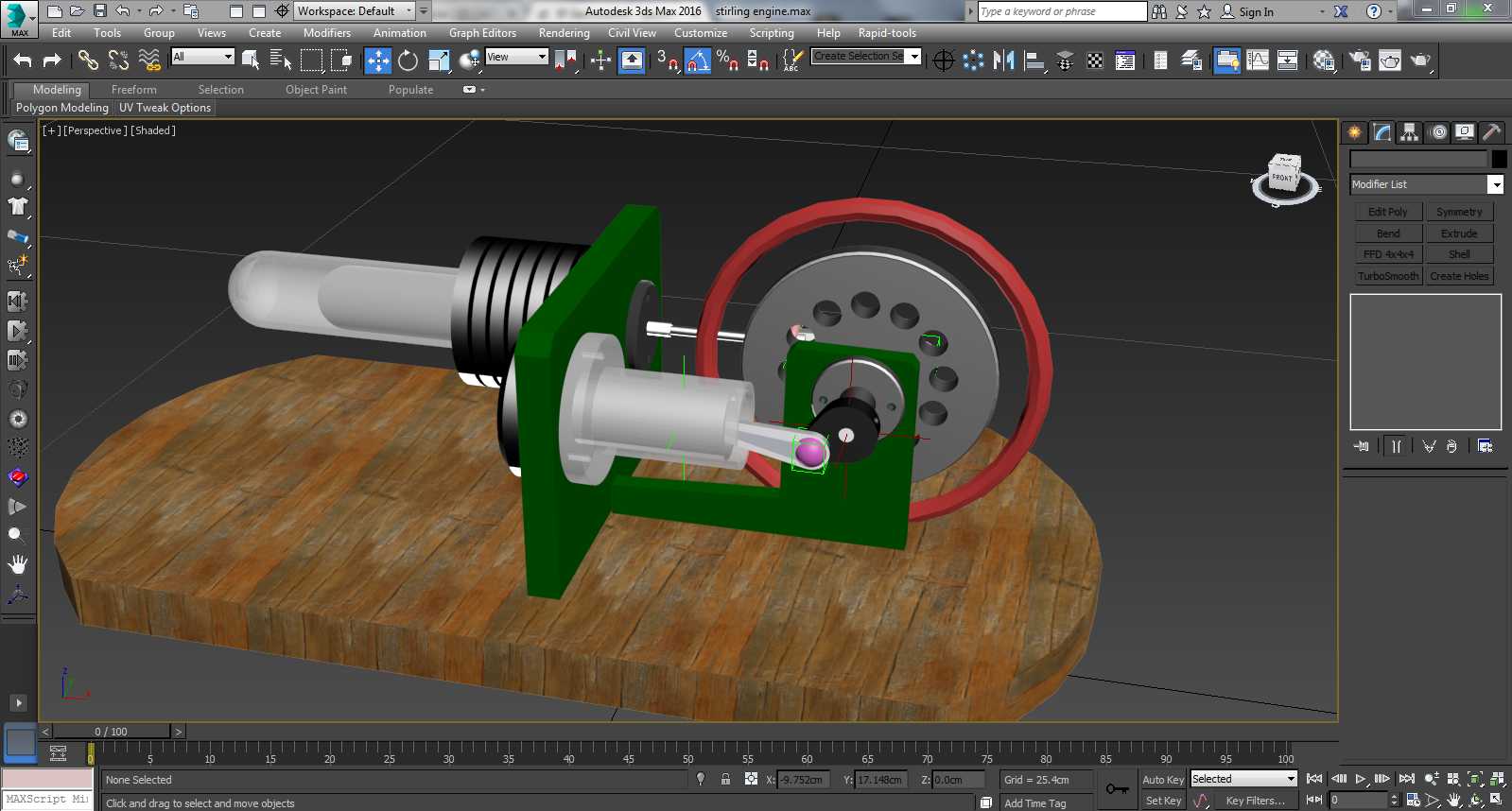

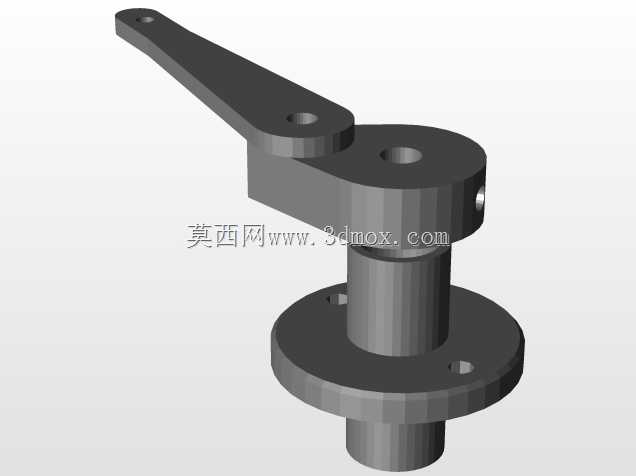

本次建模还原的斯特林动力装置，属于外燃式闭环热力循环设备，区别于传统内燃机依靠燃料在缸内爆燃做功的模式，该类设备可依托太阳能、工业余热、生物质燃烧等多种外部热源实现动力输出，在分布式能源供给、偏远区域小型发电、余热回收利用、教学实验演示等场景有着广泛适配性。建模过程中优先还原了设备的核心做功逻辑：外部热源加热气缸内工质后，工质膨胀推动动力活塞做直线往复运动，通过曲柄连杆机构将直线运动转化为飞轮的旋转运动，同时配套的配气活塞同步完成工质的冷热腔置换，配合冷却端完成工质收缩复位，形成完整的热力循环。结构设计上，将动力气缸与配气气缸做垂直错位布置，既压缩了整机的轴向安装尺寸，也为飞轮、曲柄连杆组件预留了充足的运动避让空间，避免运行过程中出现构件干涉。飞轮采用带均匀减重孔的圆盘结构，在保证转动惯量满足循环储能要求、维持输出转速平稳的前提下，尽可能降低飞轮自身重量，减少启动阶段的动力损耗。活塞与缸体的配合段预留了符合行业规范的密封间隙，可适配活塞环、密封填料等多种密封方案，满足不同工质压力下的密封需求。整机安装基准设置在底部的木质承载台面上，安装孔位围绕重心做对称分布，可直接固定在实验台架或设备基座上，外接热源管路、冷却管路的接口均布置在缸体侧方，不会与传动侧的旋转构件产生空间冲突。建模时对各运动构件的行程做了参数化约束，动力活塞行程与配气活塞的相位差严格匹配斯特林循环的最优相位角，保证热力转换效率处于合理区间，各铰接位置的销轴、轴承安装位均按标准件尺寸预留，方便后续直接调用标准件完成装配，也可直接导入仿真软件完成运动学、热力学仿真验证，为后续的实物加工、性能测试提供可靠的三维结构依据。
