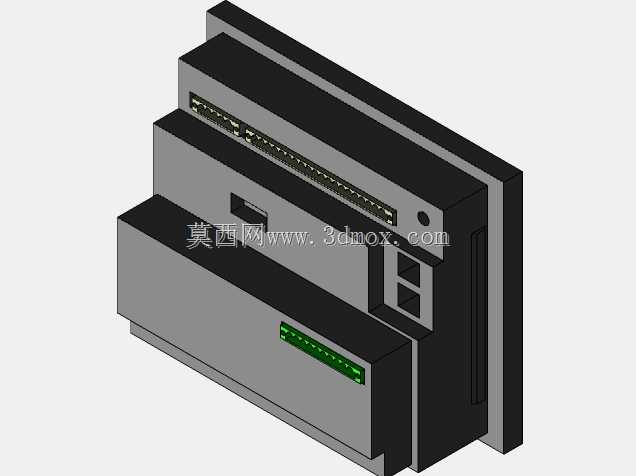

Sepam1000多功能微机保护继电器三维建模

在配电系统二次回路设计中，微机保护继电器是保障供配电链路稳定运行的核心元件，本次建模的Sepam系列保护装置，主要面向中低压配电场景下的线路、变压器、电动机等负载的保护需求，可实现过流、速断、接地故障、欠压等多类故障的快速检测与跳闸触发，同时支持运行参数的就地显示与远程信号上传，适配工业厂房、商业配电房、市政供配电站点等多种安装场景。从实际工程应用角度出发，这类保护装置通常采用导轨式安装嵌入低压配电柜内部，建模过程中首先还原了设备的分层叠装结构，主体分为主控单元、接线端子区、状态指示区三个核心部分，外壳采用阻燃工程塑料的质感表现，表面做哑光磨砂处理，符合工业电气元件的外观工艺特征。设计时优先考虑安装边界的尺寸还原，设备整体为长方体叠层结构，背部预留标准DIN导轨安装卡扣的结构特征，侧面预留扩展模块的插接槽位，前端的状态指示灯带采用绿色透光材质建模，对应运行、故障、通讯等不同状态的指示点位，接线端子区还原了上下两排螺钉接线位的排布，端子间距符合低压电气接线的安全间距要求，避免实际布线时出现线缆干涉问题。建模过程中对设备的安装孔位、插拔接口的位置做了精准对齐，确保在做配电柜整体装配时，该继电器模型可直接卡入标准导轨位，与周边的断路器、互感器、端子排等元件预留足够的接线操作空间，不会出现装配干涉。从功能结构来看，模型还原了设备前端的操作复位按键、通讯接口的位置，侧面的散热槽做了等距排布的细节处理，既保证外观还原度，也能在做配电盘热仿真时提供准确的结构参考。对于电气设计人员来说，该模型可直接用于配电柜的三维布局校验，核对柜内元件的排布间距、接线走向，提前规避现场安装时出现的尺寸冲突；对于结构设计人员，可参考该模型的安装接口尺寸，设计适配的安装支架、柜门开孔尺寸，确保设备安装后与柜面齐平，操作按键无遮挡。建模时没有做过度的细节简化，保留了外壳的分型线、端子标识区的凹槽结构，同时控制了模型的整体面数，在大场景装配时不会出现卡顿问题，兼顾了外观还原度与工程实用性。
