JD1914型12V40A车用继电器结构设计

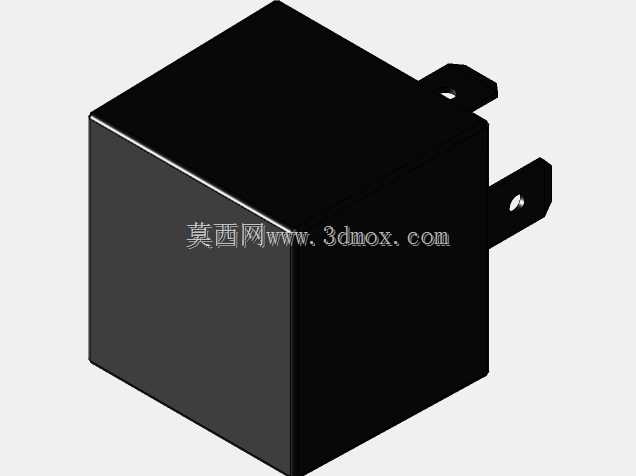

这款JD1914规格的12V直流继电器，核心应用场景集中在车载电气回路、低压工控配电回路中，作为小电流控制大电流通断的核心执行元件，能够有效规避控制回路直接承载大电流带来的烧蚀、线路过载风险。在实际装车场景里，这类继电器常被布置在机舱保险盒、座舱配电模块内，负责控制前照灯、散热风扇、燃油泵、启动辅助回路这类瞬时或持续工作电流可达数十安的负载，控制端仅需极小的线圈电流就能触发触点吸合，大幅降低方向盘按键、中控开关的载流要求，延长操控元件的使用寿命。从产品功能特性来看，该继电器为常开型单组触点设计，触点额定载流能力达到40A，能够适配12V直流系统下多数大功率车载附件的通断需求，线圈端额定工作电压12V，匹配常规乘用车、轻型商用车的车载供电体系，触点端带灭弧结构设计，可降低带载通断瞬间的拉弧烧蚀概率，提升触点工作寿命。设计过程中优先考虑了车载场景的振动耐受需求，整体采用立方体塑封外壳结构，外壳为阻燃PBT材质注塑成型，将线圈、触点、衔铁组件完全封闭在壳体内部，可阻挡机舱内的灰尘、水汽、油污进入内部结构，避免触点氧化、衔铁卡滞引发的功能失效。外形尺寸方面，该继电器采用行业通用的方块式外形，主体为规整立方体结构，底部带标准插片式接线端，引脚布局符合车用继电器通用安装规范，可直接适配市面上多数标准继电器插座、保险盒预留位，安装时无需额外定制固定支架，直接卡入对应安装位即可完成固定，接线端采用6.3mm规格的插片端子，可与常规车用线束端子直接压接匹配，无需额外转接。设计建模阶段严格还原了外壳表面的丝印标识、引脚排布、底部定位凸台的细节，壳体边角做了小圆弧过渡处理，避免注塑成型时出现应力集中开裂问题，同时兼顾装配时的握持手感，不会因锐边划伤装配人员手部。内部衔铁与线圈的配合间隙按照常规车用继电器的动作参数做了等比例还原，触点开距、超程参数均参考实物的工作行程设定，能够直观呈现该款继电器的内部动作逻辑与外部安装边界，可用于电气配电系统的布局干涉检查、维修教学演示、线束走向模拟等场景，帮助设计人员在配电盒设计阶段提前确认安装空间，避免后期装配时出现与周边线束、壳体的干涉问题。
