气动系统用引射式空气放大结构件

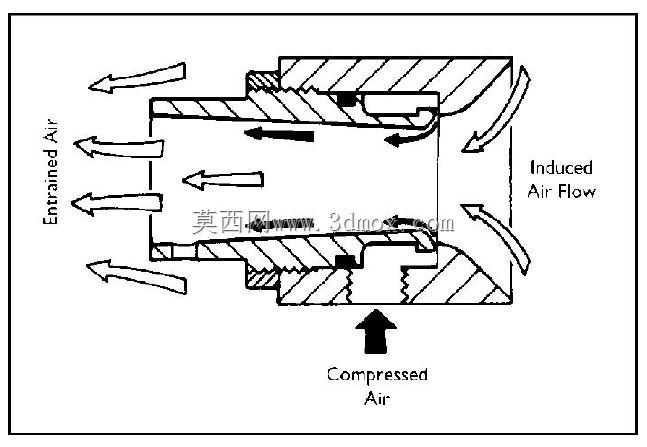

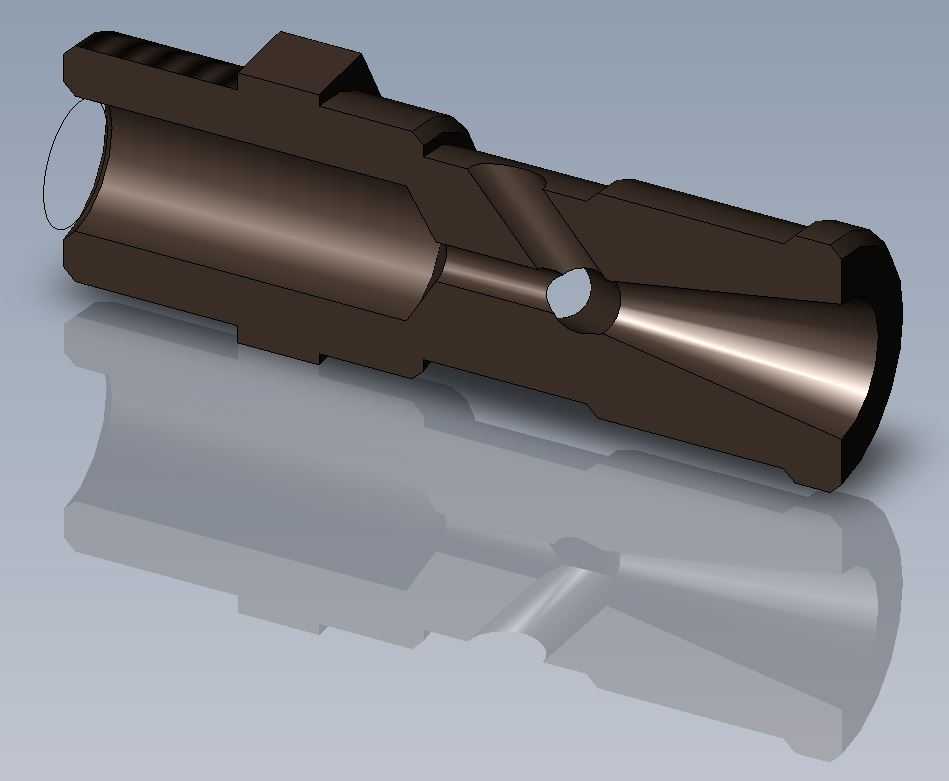

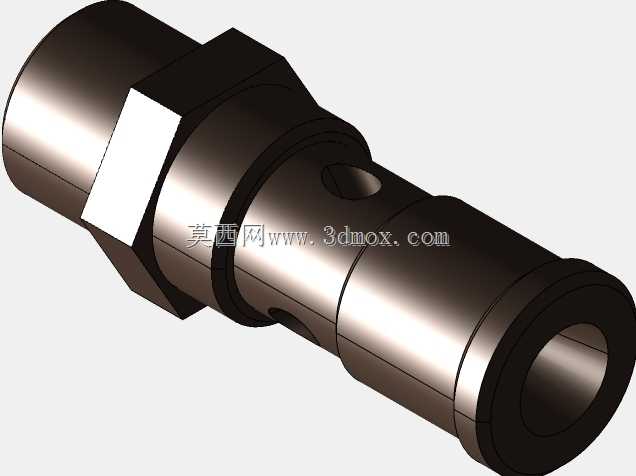

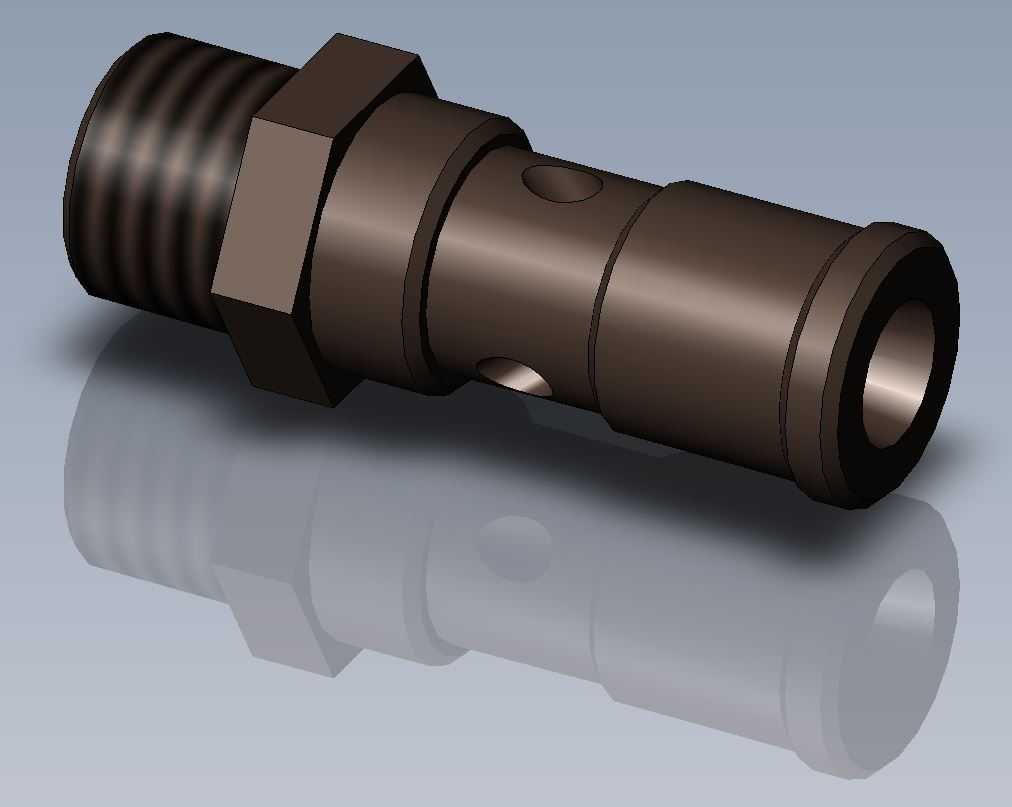

该空气放大结构件多用于气动输送、工位冷却吹屑、狭小空间排烟除尘等工业场景，依靠文丘里效应实现小流量高压气源驱动下的大流量低压气流输出，相比直接采用压缩空气直吹，能在同等耗气量下获得数倍的气流量输出，大幅降低工厂压缩空气的能耗，在自动化生产线的工件表面除水、注塑件脱模冷却、焊接工位烟气抽吸、轻质颗粒物料短距离输送环节都有广泛应用。从结构设计来看，整体采用同轴回转体布局，一端加工外螺纹用于气路系统的快速接入，中间设置六角夹持位，方便安装时用扳手施加拧紧力矩，避免安装过程中钳口损伤主体密封面。主体侧壁开设的径向引气孔是核心功能结构，当高压气流从进气端进入内部流道时，会在引气孔区域形成负压腔，将周围环境空气从径向孔卷入流道，与高压驱动气流混合后从另一端的扩压段输出，实现气流总量的放大。设计过程中对内部流道的过渡圆角做了连续处理，避免直角结构造成的气流紊流与压损，各段流道的直径比例经过反复校核，确保在常规工厂气源压力0.4-0.6MPa区间内都能获得稳定的放大比，不会出现气流啸叫或输出压力波动的问题。安装边界方面，主体外径沿轴向分段设置，进气端螺纹规格适配常规气动管路接头，六角对边尺寸符合标准扳手的夹持空间要求，整体轴向长度紧凑，可直接串接在现有气路中，不需要额外预留过大的安装空间，输出端为光滑圆柱接口，可适配塑料气管、金属气管或者专用吹风喷嘴，满足不同场景的安装对接需求。结构材质默认采用硬质金属加工，表面做氧化处理提升耐磨与抗腐蚀性能，可适配常规工业环境下的长期使用，不会因为气源中的少量水分或杂质出现过早锈蚀失效的问题，内部流道的粗糙度控制在合理范围，减少气流沿程阻力，保证放大效率稳定。
