工业视觉检测用封闭式摄像检测站结构

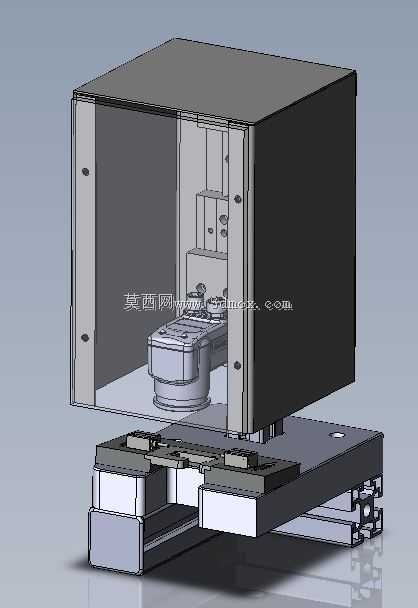

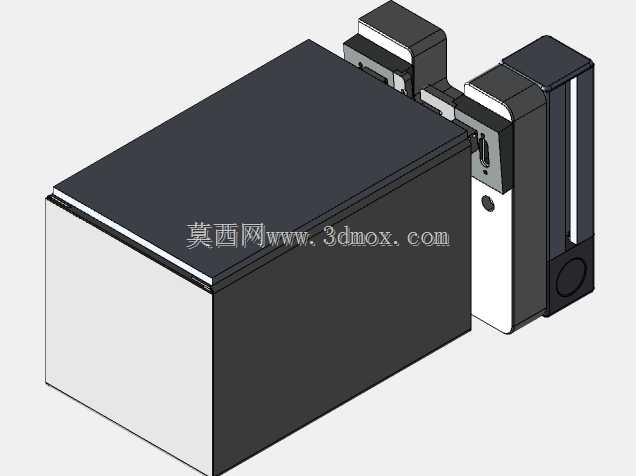

这套摄像检测结构主要面向精密零部件的外观缺陷、尺寸对位、装配校验类视觉检测场景，在3C电子小零件、精密五金冲压件、小型注塑件的产线全检工位应用较多，区别于开放式的视觉拍摄架，封闭结构能有效规避车间环境光干扰、加工粉尘飘落对镜头成像的影响，同时避免外部人员误触拍摄区域导致的检测误判。从结构布局来看，上部为封闭的拍摄腔体，采用双侧开门的钣金框架结构，腔体内部预留了工业相机、镜头、环形光源的安装位，可根据检测需求调整相机的安装高度与拍摄角度，腔体内部做了哑光发黑处理，减少内壁反光对成像质量的干扰，腔体的开合门采用快拆式铰链搭配磁吸定位，日常维护镜头、更换光源时无需拆卸整体框架，开门即可操作，门体与框架贴合处加装了遮光泡棉，闭合后能完全阻隔外部杂光进入拍摄区域。下部为双工位滑台输送结构，采用线性导轨搭配滑块承载待检测工件的载具，滑台的行程覆盖上下料位与拍摄位两个工位，一侧工位在腔体内完成拍摄检测时，另一侧工位可在外部完成工件的上下料操作，能大幅压缩检测节拍，避免等待上下料的空耗时间，滑台的驱动端预留了伺服电机或者气缸的安装接口，可根据实际产线的节拍需求选配驱动方式，滑台底部的安装底板做了加厚处理，保证滑台往复运动时的结构刚性，减少运行振动对相机拍摄清晰度的影响。设计过程中优先考虑了安装边界的适配性，整体结构的安装 footprint 控制在较小范围，可直接对接现有产线的输送带或者接驳台，不需要对原有产线做大规模改造，腔体的顶部预留了走线孔，相机、光源的线缆可通过走线孔接入外部的工控机与光源控制器，走线孔处加装了护线套，避免长期往复开合门或者滑台运动时磨损线缆。结构的安装基准统一以底部安装板的底面为第一基准，滑台的安装面、腔体的安装面都与该基准做了形位公差约束，保证滑台运行到拍摄位时，工件的拍摄平面与相机镜头的焦平面平行，减少因安装偏差导致的成像畸变，不需要每次更换工位都重新做相机标定。腔体内部的相机安装板采用长圆孔设计，可实现前后、上下四个方向的位置调整，适配不同焦距的镜头、不同大小的待检测工件，当检测工件尺寸变化时，只需要调整相机安装位置与光源角度，不需要重新加工安装板，提升了结构的通用性。滑台上的工件载具采用快换式设计，载具与滑台滑块之间通过定位销快速定位，更换不同产品的检测工装时，只需要更换对应载具即可，不需要拆卸滑台或者调整相机的基准位置，能快速适配多品种小批量的检测需求。在安全防护层面，腔体的开合门处预留了传感器安装位，可安装门磁开关，当门体意外打开时，设备可自动触发暂停指令，避免强光直射相机损坏传感器，同时防止人员误触内部运动部件。滑台的两端都加装了硬限位块与缓冲垫，避免驱动失控时滑台超程脱出，保证设备运行的可靠性。整体结构没有采用复杂的特殊加工件，大部分框架采用标准铝型材与钣金折弯件拼接，加工成本低，装配难度小，后期维护更换配件也很方便，适合中小规模的制造车间自行组装调试，不需要依赖复杂的专用加工设备。
