镀铬层质量检测工装夹具结构设计

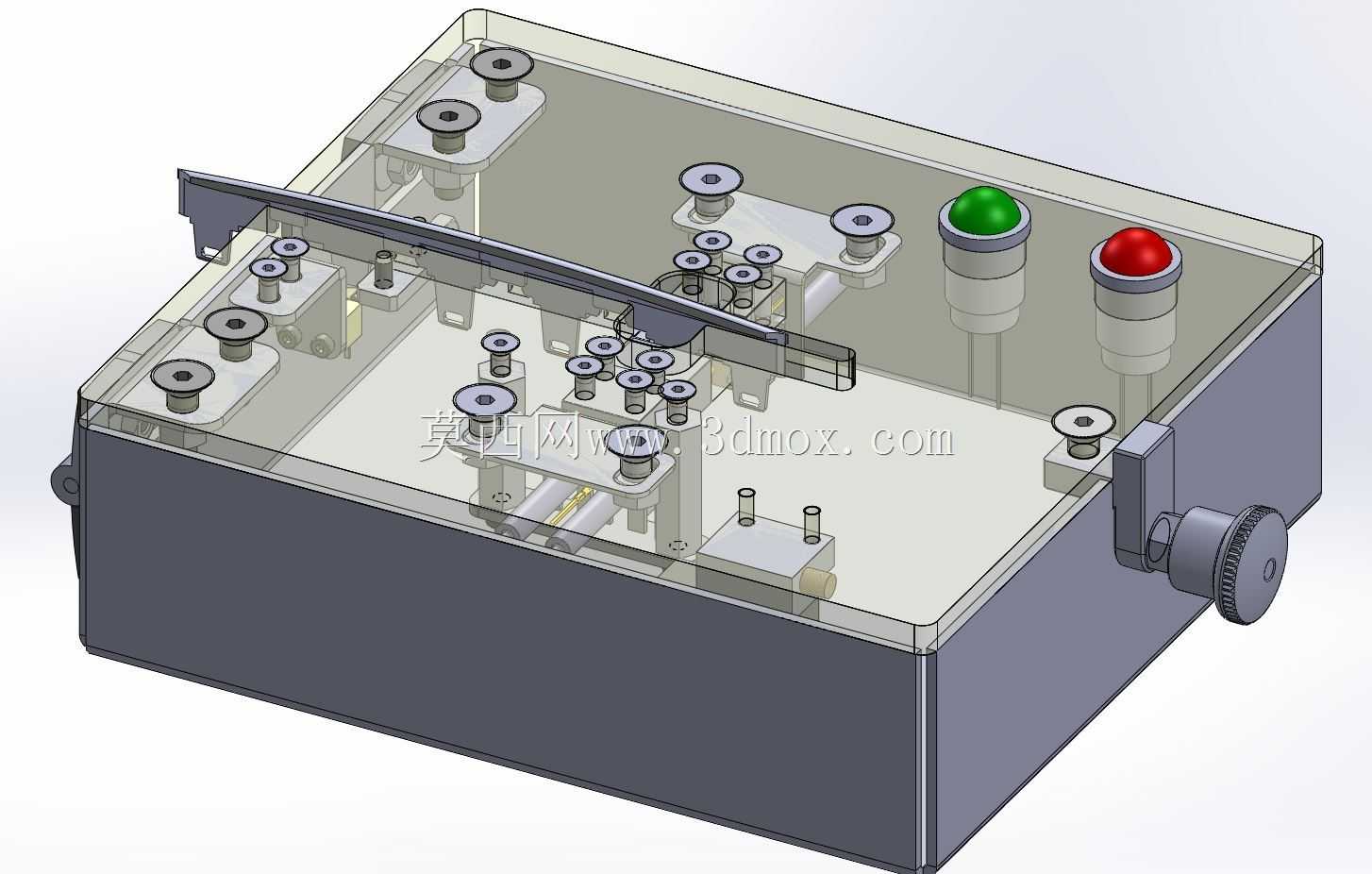

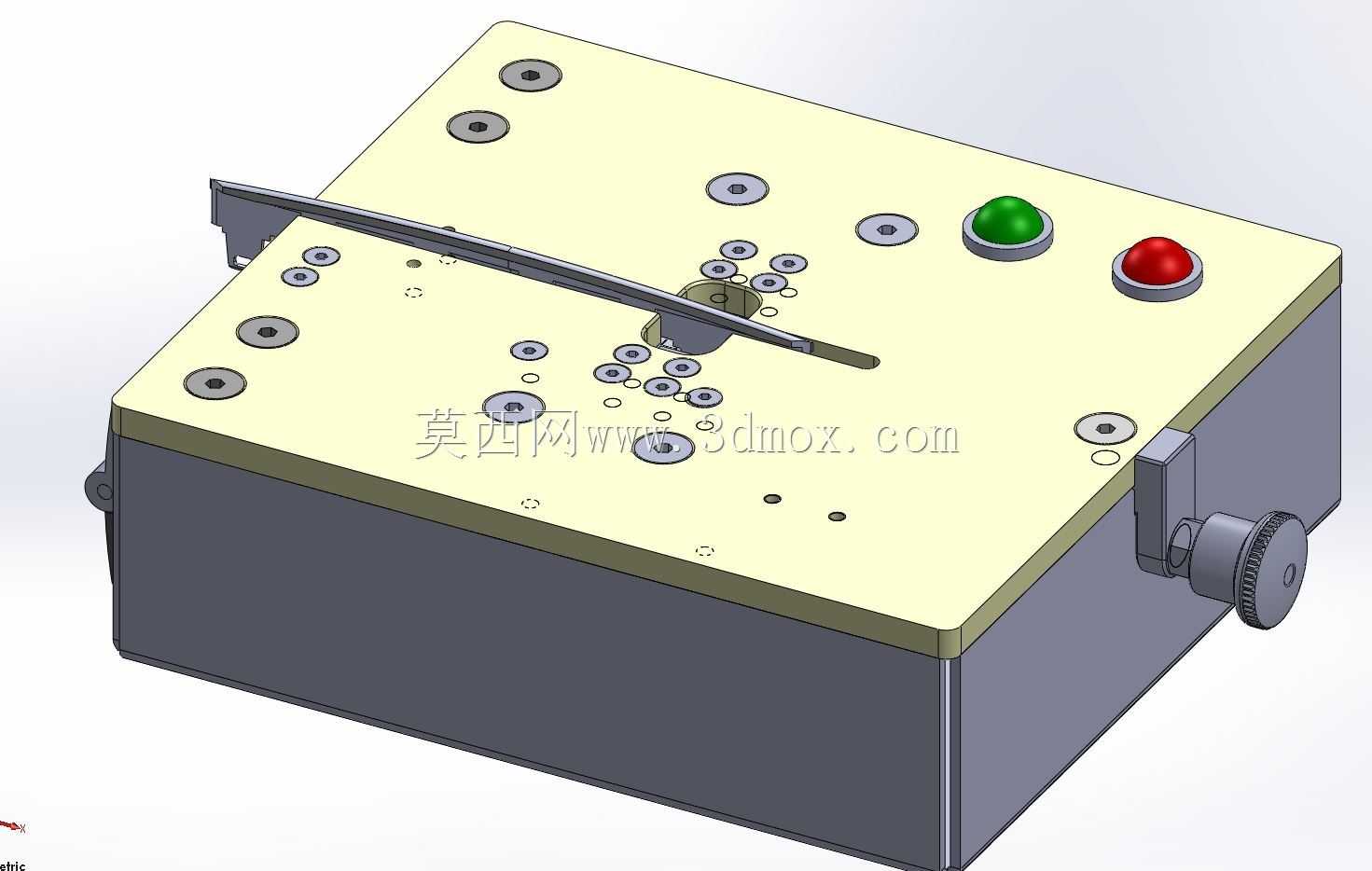

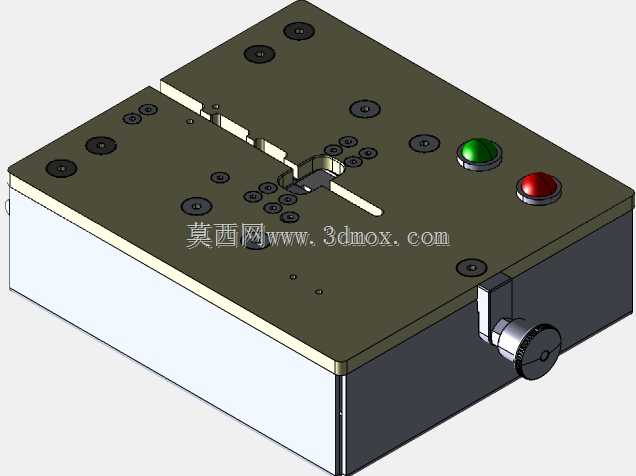

这套镀铬检测工装主要应用于金属零部件表面镀铬工序后的成品质量抽检环节，适配汽车零部件、液压阀件、精密五金轴类等需要做硬铬镀层防护的工件检测场景，在表面处理车间的质检工位上，可替代传统手工持件检测的作业方式，解决人工持件时检测角度不稳定、镀层漏检、检测效率低的实际问题。工装整体采用底板集成式布局，所有检测定位、夹紧、辅助检测组件全部安装在一块平整的矩形安装基板上，基板边缘预留了标准的安装孔位，可直接固定在质检工作台台面，也可适配影像检测仪、镀层测厚仪的工作台安装接口，安装边界控制在400mm×300mm范围内，不会占用过多质检工位的操作空间，基板厚度选取12mm的45号钢板材，加工后做发黑防锈处理，保证长期使用的平面度不会发生形变，避免定位基准偏移。

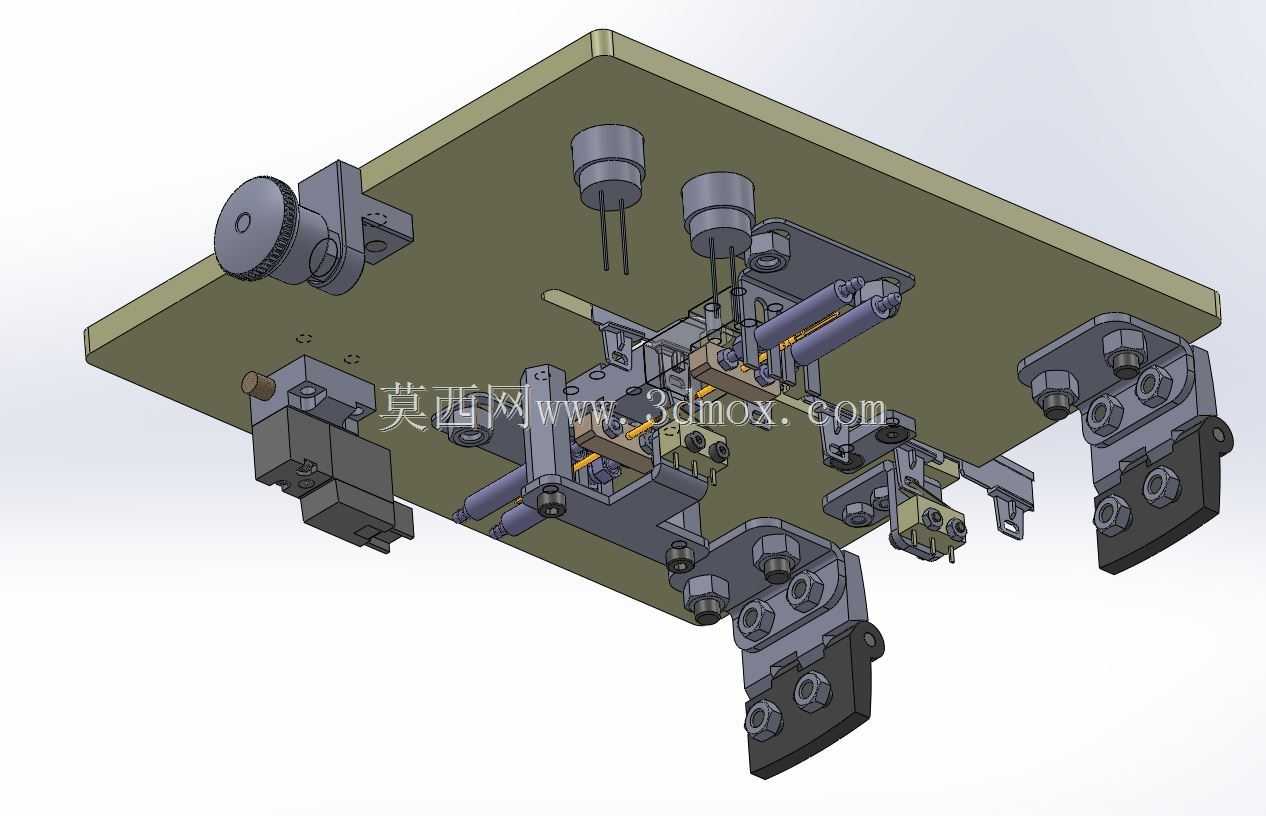

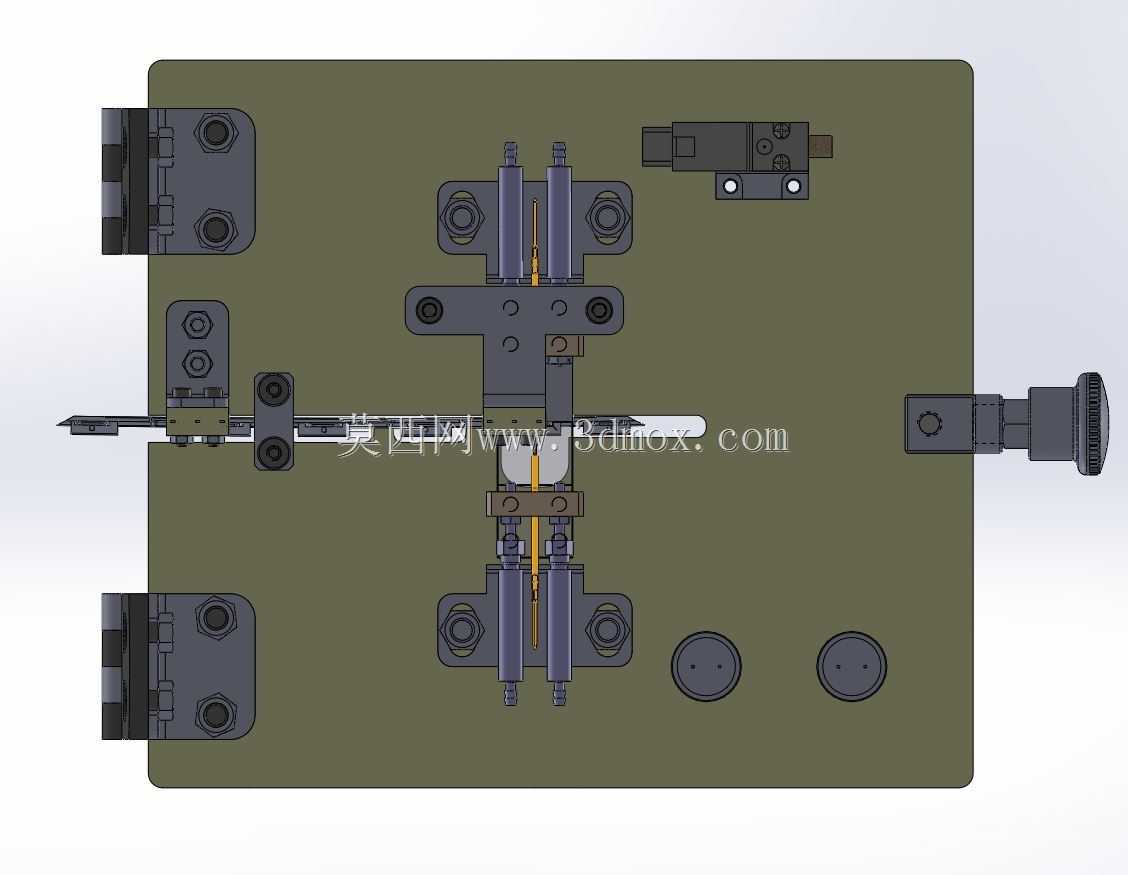

从功能设计上，工装集成了多组定位夹紧单元，可同时适配3种不同外形规格的镀铬工件装夹，针对轴类工件设计了V型块定位结构，搭配侧面的快速夹紧摇柄，装夹时只需将工件放置在V型支撑面上，扳动侧面的偏心夹紧手柄即可完成固定，夹紧力经过调校，不会压伤工件表面的镀铬层，同时能保证工件在检测过程中不会发生转动或轴向窜动，方便检测人员检查镀层的表面粗糙度、是否存在针孔、露底、起皮、铬瘤等常见缺陷；针对板类带孔的镀铬工件，工装设置了定位销组与滑动压块，定位销采用可更换设计，可根据工件的孔位公差更换不同直径规格的定位销，适配同系列不同孔位偏差的工件装夹，滑动压块采用聚氨酯压头，接触工件时不会划伤镀层表面。

工装上方设置的两组竖直导向检测座，是专门为镀层测厚仪的探头设计的导向结构，检测时探头可沿导向套垂直下落接触工件表面，避免人工手持探头时角度倾斜导致的测厚数据偏差，导向套的位置可通过侧面的锁紧旋钮调整横向位置，适配工件不同检测点的位置要求，导向杆与导向套之间采用铜套滑动配合，长期使用不会出现卡顿，保证探头下落的垂直度。工装两侧设置的可调支撑座，主要用于大尺寸异形镀铬工件的辅助支撑，支撑座的高度可通过螺纹调节，支撑头采用尼龙材质，避免与工件硬接触刮伤镀层，当检测异形工件时，可先调整两侧辅助支撑的高度，将工件调整至水平检测状态后再锁紧夹紧组件，保证检测视角统一。

设计过程中优先考虑了质检工位的操作便捷性，所有夹紧操作的手柄全部布置在工装的前侧与左侧操作区域，检测人员坐在工位上无需探身即可完成所有装夹操作，操作行程控制在人手舒适操作范围内，避免操作时的动作浪费。工装的所有定位组件、夹紧组件都采用模块化设计，易磨损的V型块、定位销、压头都设计为快换结构，无需拆卸整个工装即可完成易损件的更换，降低后期的维护成本。针对镀铬检测时需要观察工件各个面镀层质量的需求，工装的核心装夹区域预留了足够的观察空间，不会有结构件遮挡工件的检测表面，检测人员可从正面、侧面多个角度观察镀层状态，也可配合强光手电照射检查镀层的细微缺陷。

在安装适配性上，基板底部预留了T型槽安装接口，可直接固定在带T型槽的光学检测平台上，也可通过底部的四个可调垫脚调整工装的整体水平度，当放置在普通工作台面上使用时，调整四个垫脚的高度即可保证工装基准面水平，无需额外找正。工装的所有金属结构件除了做防锈处理外，经常与工件接触的部位都做了倒角去毛刺处理，避免装夹过程中刮伤工件的镀铬层，所有活动部件的配合间隙都控制在0.02mm以内，既保证活动顺畅，又不会出现过大的间隙导致定位偏差。这套工装投入使用后，可将单工件的镀铬检测装夹时间从原来的40秒缩短至10秒以内，同时统一了检测基准，减少人工检测的判断误差，提升镀铬工序质检环节的一致性与检测效率，也可作为镀铬工序后不良品排查的专用工装，适配中小批量多品种的镀铬工件检测需求。
