塑料与PCB组装用冲压工装结构

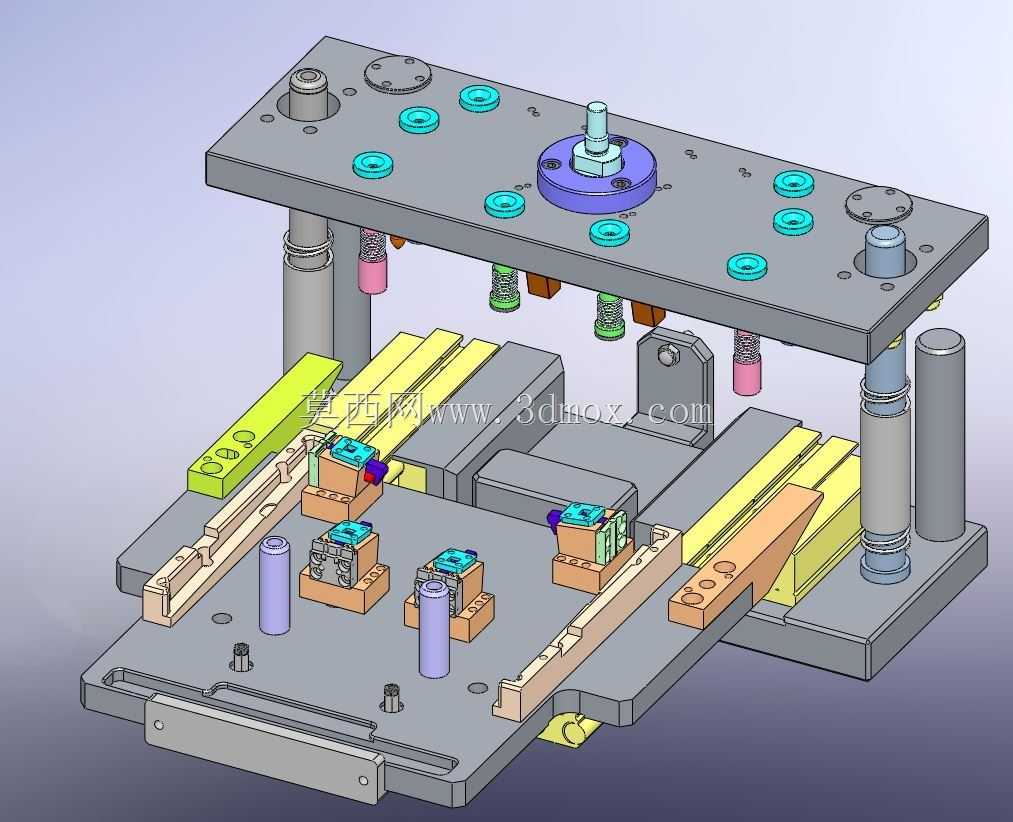

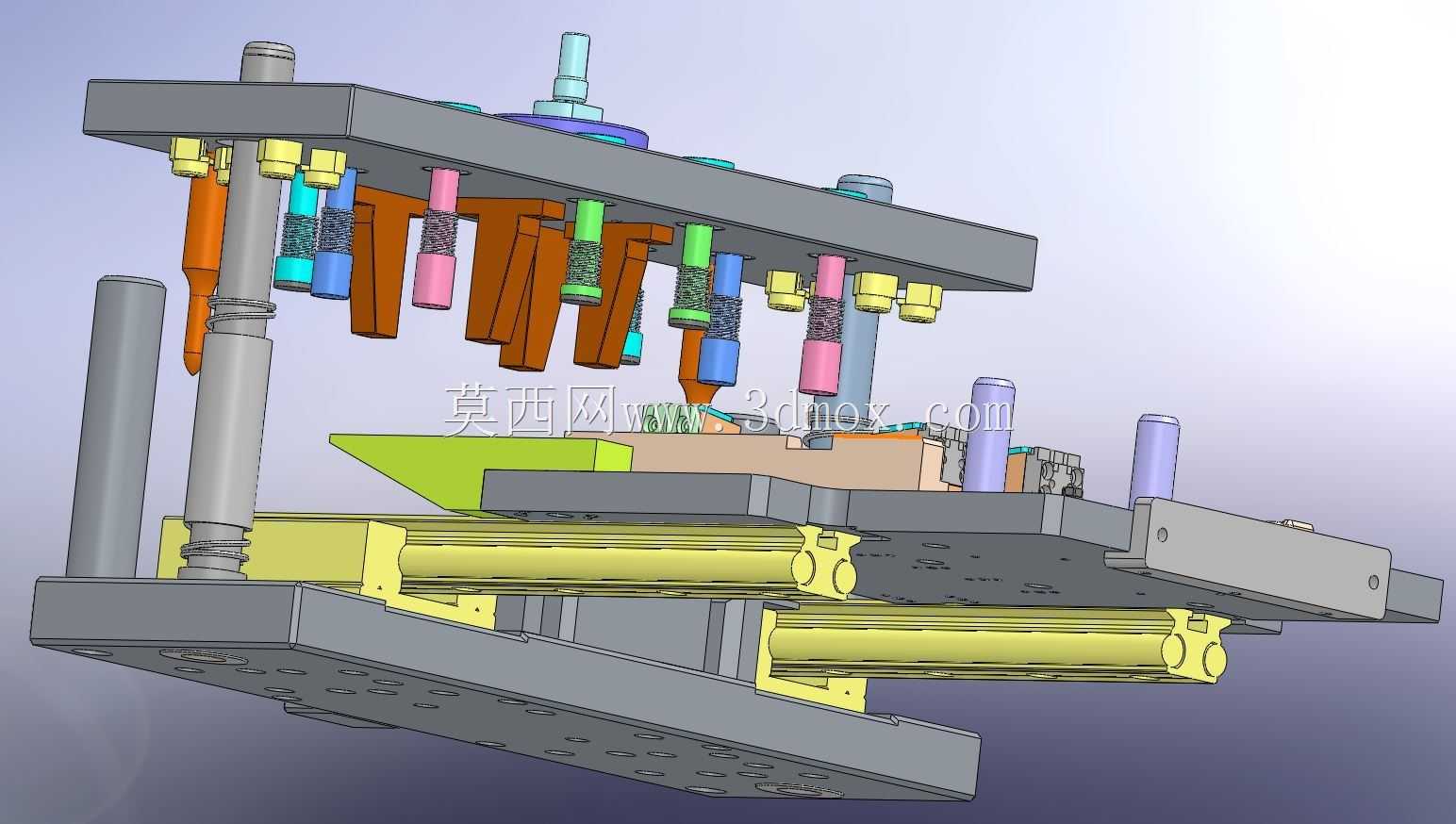

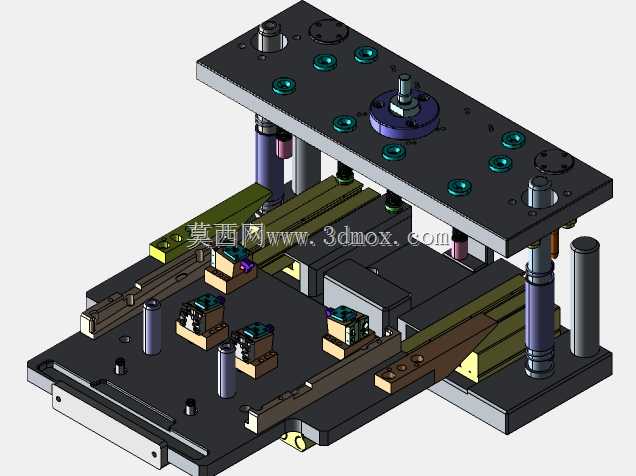

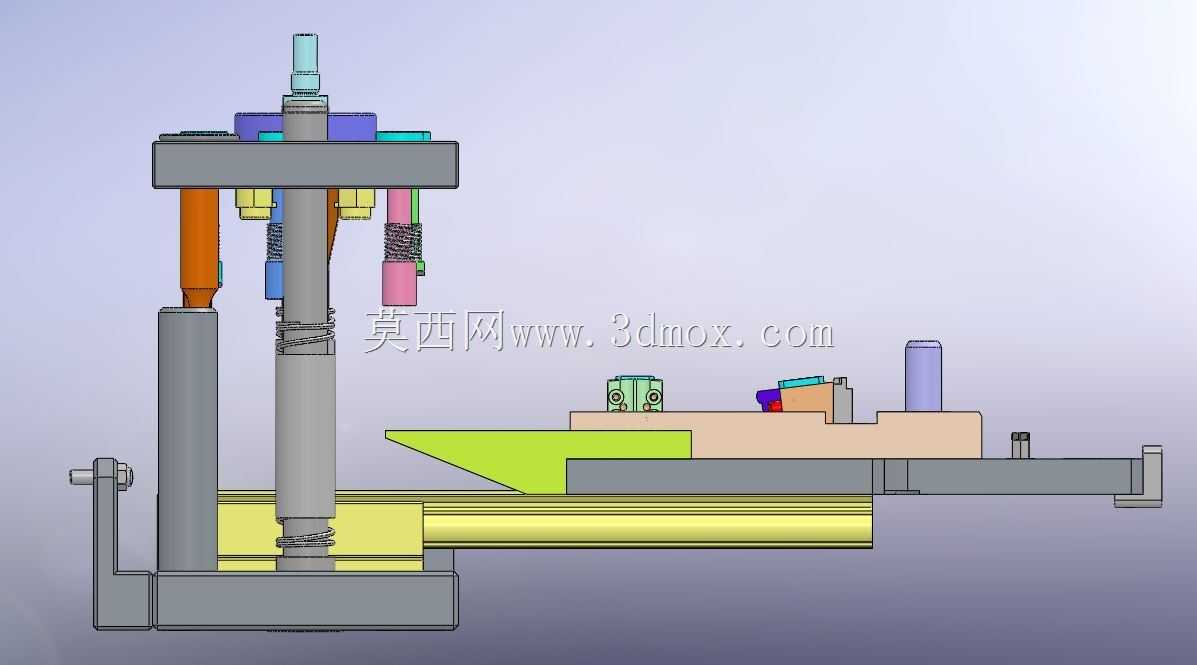

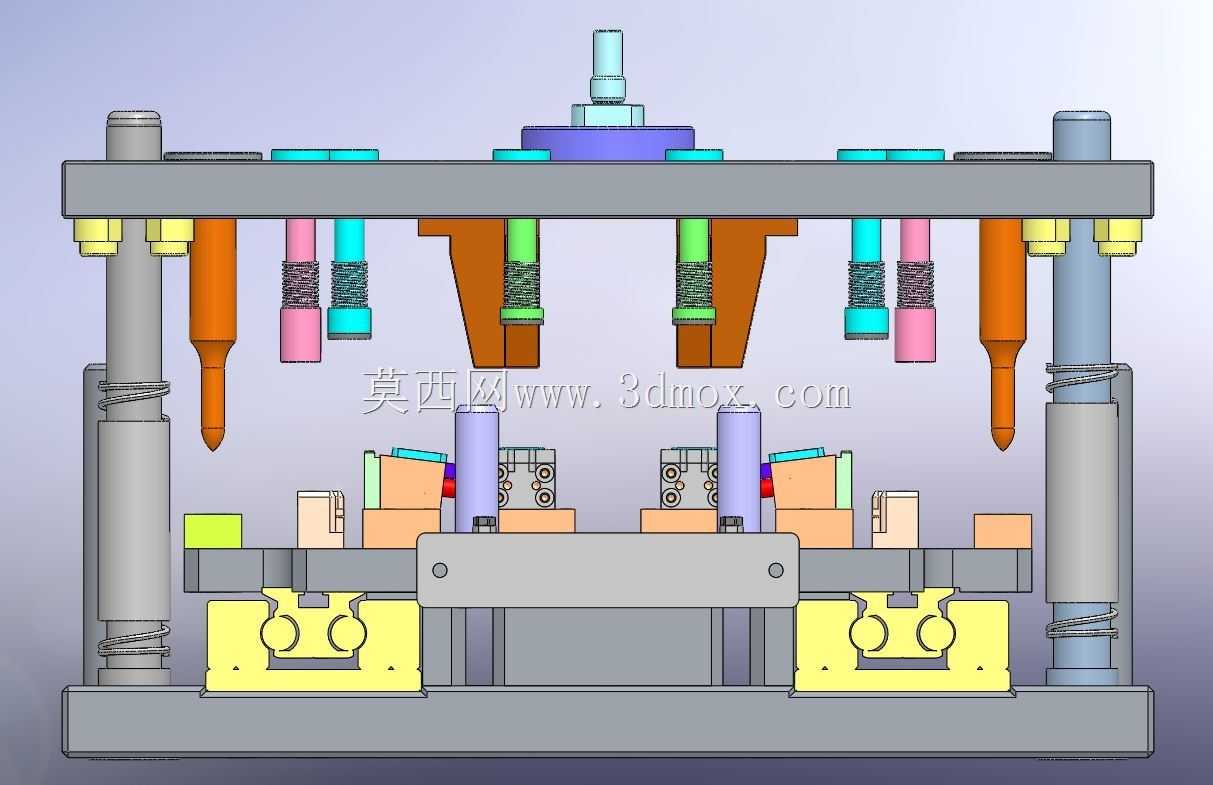

这套冲压工装主要面向消费电子、小家电类产品的塑料结构件与PCB板组装工序，在实际产线中多用于连接器塑壳与电路板的压合、塑料定位柱与PCB安装孔的铆压、小型绝缘塑件与基板的贴合装配场景，替代传统手工按压或简易压块作业，避免人工施力不均导致的PCB板翘曲、塑料件开裂、压合位置偏移等常见组装不良。从结构布局来看，整套工装采用上下模分体式导柱导向架构，上模部分通过模柄对接外部压力输出端，可适配普通台式小冲床、气动压床的安装接口，导柱配合直线轴承做垂直导向，保证上下模合模过程中无偏摆，压合位置重复精度可控制在0.05mm以内，满足PCB类精密组装的公差要求。上模的压头部分采用分体式弹性安装结构，每个压合点位都独立配置复位弹簧，针对不同高度的压合点位做差高设计，合模时各压头先后接触工件，避免同时受力产生的冲击力损伤PCB上的贴片元件，部分压头头部采用优力胶材质做软接触，直接对应PCB板上的元件避让区域，防止压伤电容、电阻等贴片器件。下模部分做了仿形定位槽设计，针对长条状塑料型材做双侧导轨式定位，工件可沿导轨滑入压合工位，配合端部的定位挡块实现快速放料，无需额外锁紧机构，取放件时间可控制在3秒以内，适配小批量多批次的柔性生产需求；PCB放置位做了等高支撑柱设计，支撑柱位置完全避开PCB背面的焊点与元件，保证压合时PCB板面受力均匀，不会出现局部悬空导致的板弯问题。设计过程中优先考虑了安装边界的适配性，整套工装的闭合高度、开模行程都匹配常规台式压床的参数范围，下模底座预留了标准T型槽安装位，可直接固定在常规设备工作台上，无需额外加工过渡连接板；上下模的合模行程做了硬限位设计，在导柱端部设置限位套，防止压合过行程压碎工件，同时在非压合区域设置了安全防护缺口，方便操作人员取放件时观察工位状态，避免压手风险。针对不同规格的塑料件与PCB组装需求，这套工装的压头与下模定位块都采用了快换式安装结构，更换对应产品的定位配件即可切换生产型号，换型时间不超过10分钟，无需整体拆装模架，大幅降低多品种生产的工装投入成本。在实际使用场景中，这套工装可兼容长度在200mm以内的长条状塑壳与PCB组装，压合力可通过上模弹簧的预压量调整，针对不同壁厚的塑料件匹配对应的压合力度，既保证塑料定位柱完全压入PCB安装孔，又不会因压力过大导致塑柱开裂或PCB分层。结构上所有滑动配合面都做了淬火处理，表面硬度达到HRC45以上，长期使用不会出现导向磨损导致的精度下降，复位弹簧采用标准模具弹簧，疲劳寿命长，更换成本低，日常维护仅需定期给导柱加注润滑脂即可，无需复杂的保养流程。
