简易压电式自发电LED照明装置结构设计

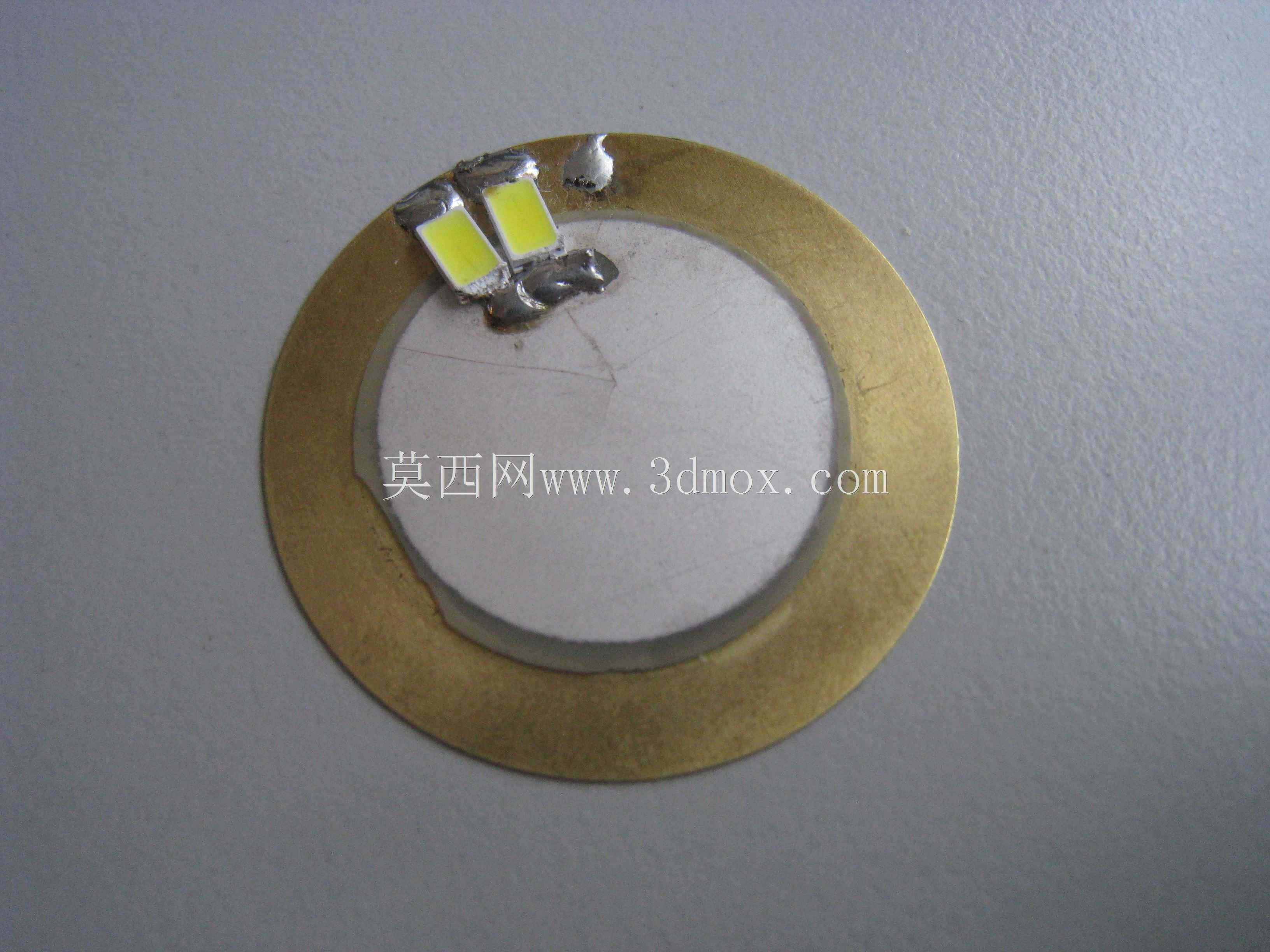

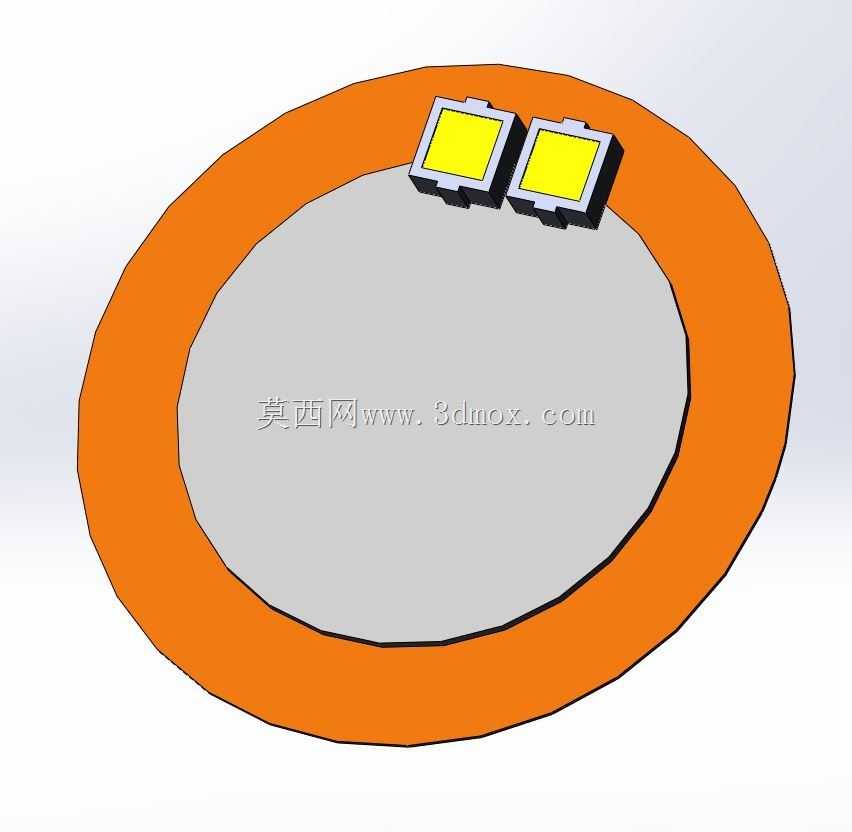

这款压电驱动的简易照明装置，核心依托直径35mm的压电换能器实现能量供给，完全不需要外接电源或者内置干电池，按压换能器中部区域时，压电材料受机械形变产生的瞬时电能即可驱动两颗LED发光，适合无供电条件下的临时近距离照明使用，比如户外应急找物、狭小设备缝隙临时补光、野外短途临时照明这类场景，结构极度简化，没有复杂的电路储能元件，整体装配难度极低，适合手工制作或者低成本应急照明方案选型参考。从结构设计逻辑来看，整个装置的承载基体采用环形结构设计，环形外圈作为手持握持的受力区域，内圈预留的平整区域用来固定压电换能器，换能器上方的安装位直接贴装两颗LED灯珠，灯珠引脚直接与压电换能器的电极输出端连接，省去了额外的导线排布、电路板固定结构，整个装配环节只需要完成灯珠与换能器的引脚连接、换能器与环形基体的粘接固定两个步骤，没有复杂的卡扣、螺纹连接结构，加工和装配的容错率很高。环形基体的尺寸边界完全围绕35mm直径的压电换能器设置，内圈直径略大于换能器直径，保证换能器中部按压区域完全悬空，不会被基体结构遮挡影响形变行程，外圈宽度控制在单手握持舒适的尺寸范围内，整体厚度不需要额外预留电池仓、电路仓的空间，只需要满足压电换能器和LED的安装厚度即可，整体可以做到极薄的片状形态，方便放在口袋、工具包夹层里携带，不会占用过多收纳空间。在实际使用场景中，这类无电池的简易照明装置不存在电池漏液、长期存放亏电的问题，哪怕放置数年时间，只要按压压电换能器即可触发LED发光，可靠性远高于依赖内置电池的小型照明设备，适合作为应急包内的备用照明配件，也可以作为科普演示压电效应的实操结构参考，直观展示机械能直接转化为电能的工作过程。结构设计上没有设置额外的开关部件，完全依靠按压动作触发电能输出，松开后压电换能器形变恢复，LED停止发光，不需要额外考虑开关的寿命、防水密封等问题，整体结构的故障点极少，只要压电换能器本身没有物理损坏，装置就可以持续工作。LED灯珠的安装位置设置在环形基体的上部中心区域，发光方向垂直于环形基体平面，按压时手指作用在换能器中部，不会遮挡LED的出光方向，光线可以直接投射到需要照明的目标区域，不需要额外设置反光杯、导光结构，依靠LED本身的发光角度即可满足近距离照明的需求。整个装置的零件数量极少，除了环形承载基体、35mm压电换能器、两颗LED灯珠之外，没有其他多余的结构件，物料成本极低，完全符合低成本简易制作的定位，对于结构设计从业者来说，这类极简功能结构的设计思路可以参考，在满足核心功能的前提下尽可能削减非必要的结构零件，降低装配复杂度和物料成本，同时提升装置的长期存放可靠性。在安装边界的考量上，压电换能器与环形基体的固定只需要在换能器外圈边缘做粘接固定，不能在换能器的中部形变区域涂胶，否则会限制压电陶瓷片的形变幅度，直接影响发电效率，导致LED亮度不足或者无法触发点亮，这一设计细节在建模过程中已经做了明确的结构避让，粘接位只设置在换能器与环形内圈接触的边缘环形区域，中部完全留空保证形变行程。LED灯珠的引脚直接弯折后贴在压电换能器的电极表面，不需要额外的导线连接，既减少了零件数量，也避免了导线在反复按压过程中出现断裂的问题，引脚本身的金属强度足以承受多次按压的形变，长期使用的可靠性更高。这类结构不需要考虑防水密封的复杂设计，因为本身没有电池和复杂电路，哪怕在潮湿环境下使用，只要及时晾干就不会出现电路腐蚀损坏的问题，环境适应性比带电池的小型手电更强，适合在高湿度、长期存放的应急场景下使用。
