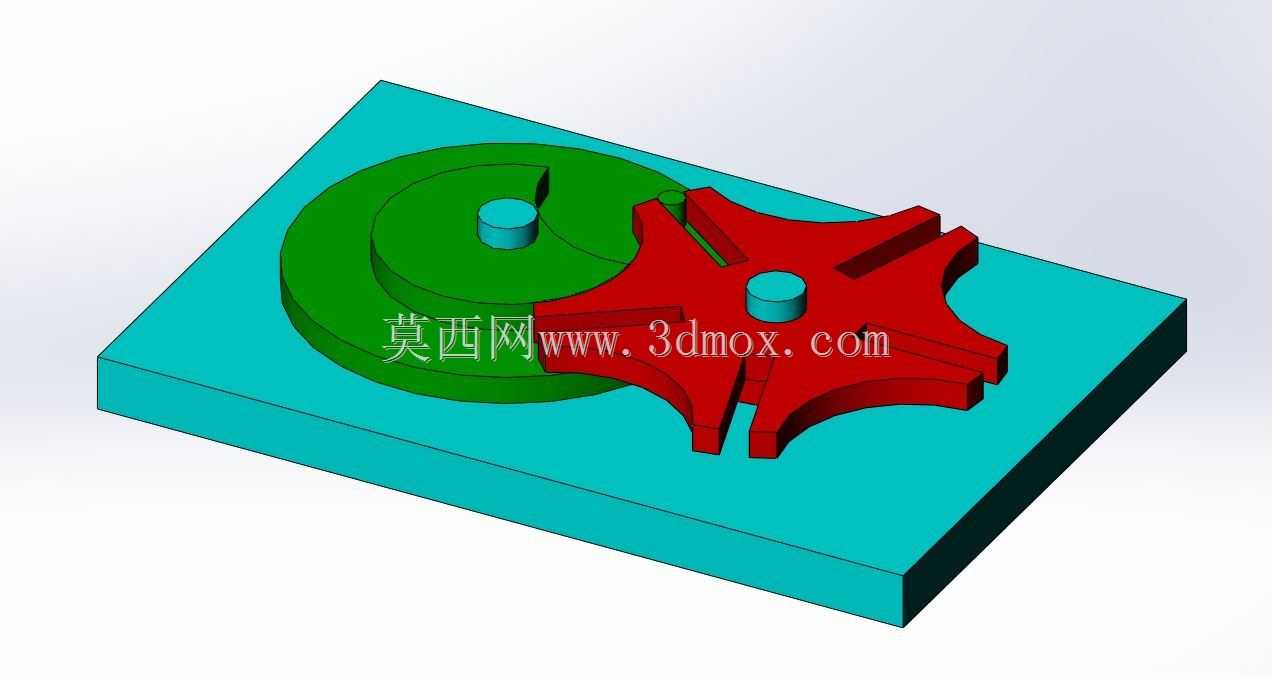

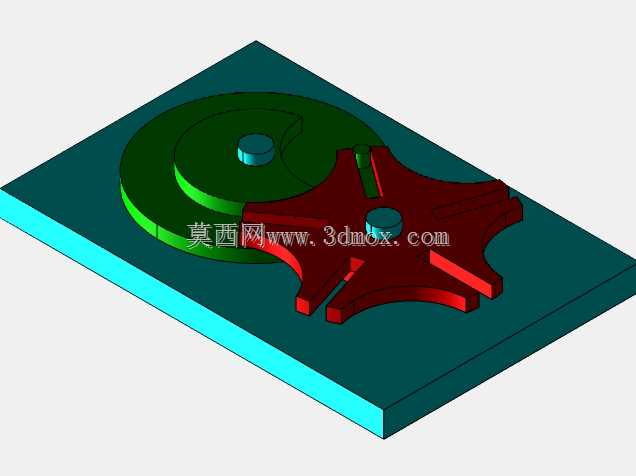

外啮合六槽槽轮间歇传动机构

这套槽轮机构属于典型的间歇分度传动构件，在多工位自动化设备的转位工位应用极为普遍，常见于多工位装配转盘、轻工包装机械的送进工位、自动机床的刀架转位单元、印刷机械的走纸间歇送料结构中，核心作用是将主动拨盘的连续匀速回转运动，转化为从动槽轮的单向步进式间歇回转，实现工位之间的精准步进切换，避免连续回转带来的工位错位问题。

从实际功能特性来看，这套外啮合槽轮采用六槽径向槽设计，主动拨盘每回转一周，槽轮对应完成60度的单次步进转位，每次转位过程中拨盘的圆柱销完全嵌入槽轮的径向直槽内，通过圆柱销与槽壁的接触推动槽轮转动，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会与拨盘上的外凸锁止弧完全贴合，此时槽轮被完全锁止无法自由转动，保证工位停留阶段的定位稳定性，不会因为负载惯性出现溜转偏移，相比棘轮间歇机构，槽轮传动的冲击更小，运转平稳性更强，分度精度更高，适合中高速的轻载间歇传动场景。

设计层面首先需要匹配实际工位的分度需求，六槽结构对应六工位的步进动作，径向槽的宽度需要与拨盘圆柱销的直径做间隙配合设计，单边间隙控制在0.02-0.05mm区间，既保证圆柱销能够顺畅进入和退出径向槽，不会出现卡滞咬死的问题，又能避免间隙过大带来的传动回程误差，影响最终的分度定位精度。锁止弧的配合面需要做同轴度公差约束，保证锁止状态下槽轮不会出现周向窜动，拨盘上圆柱销的回转中心到拨盘回转轴线的距离，需要与槽轮径向槽的有效工作长度匹配，确保圆柱销在进入和退出径向槽的瞬间，槽轮的瞬时角速度为零，最大程度降低圆柱销与槽壁接触瞬间的刚性冲击，减少运转过程中的振动和噪音。

安装边界方面，整套机构的安装基准为底部的安装基板，主动拨盘与从动槽轮的回转轴线需要保持严格平行，两轴的中心距需要根据槽轮的槽数、回转半径做精准计算，中心距偏差过大会导致圆柱销与径向槽的啮合间隙异常，出现传动卡滞或者锁止失效的问题。安装基板上需要预留两个对应回转轴的安装孔位，孔位需要配置轴承安装位，一般采用深沟球轴承支撑回转轴，降低回转过程中的摩擦阻力，回转轴的轴向需要做轴向定位，避免运转过程中出现轴向窜动导致拨盘与槽轮的啮合平面错位。整套机构的轴向厚度需要匹配安装空间的高度限制，拨盘与槽轮的啮合平面需要保持齐平，偏差不超过0.1mm，防止圆柱销与槽轮的端面发生剐蹭。

实际选型应用时需要注意，这类外啮合槽轮机构的槽数一般在4-8槽区间选择，槽数越少单次转位的角度越大，传动过程中的角加速度变化越剧烈，冲击载荷越大，适合低速轻载的工位；槽数越多运转越平稳，但整体结构尺寸会相应增大，需要根据实际的工位数量、运转速度、负载大小做匹配调整。这套六槽结构的动程角为120度，也就是拨盘转动120度的区间内槽轮完成转位动作，剩余240度区间槽轮保持锁止静止，静止时间长于运动时间，适合需要工位停留完成装配、检测、加工等工序的自动化场景，能够在不额外增加定位锁紧机构的前提下，实现稳定的间歇分度动作，简化设备的整体传动结构，降低设备的制造成本和维护难度。
