壁挂式金属防护电气安装箱体结构

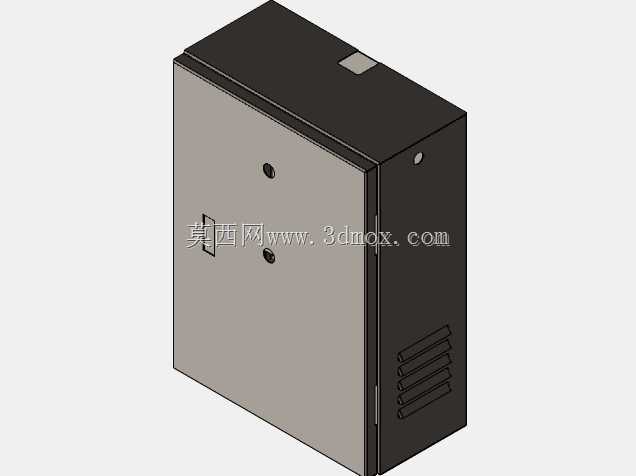

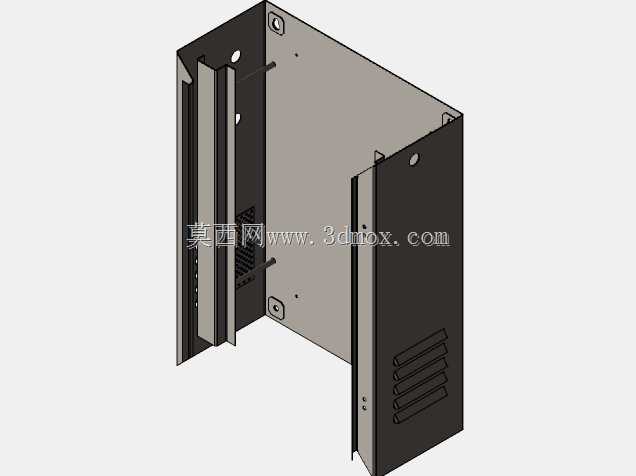

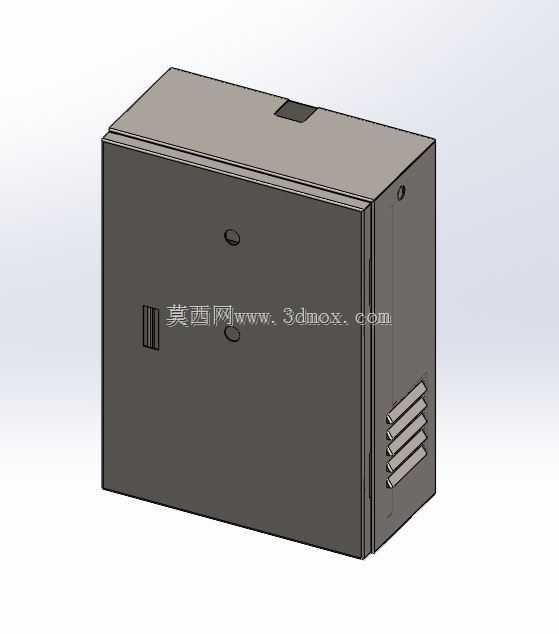

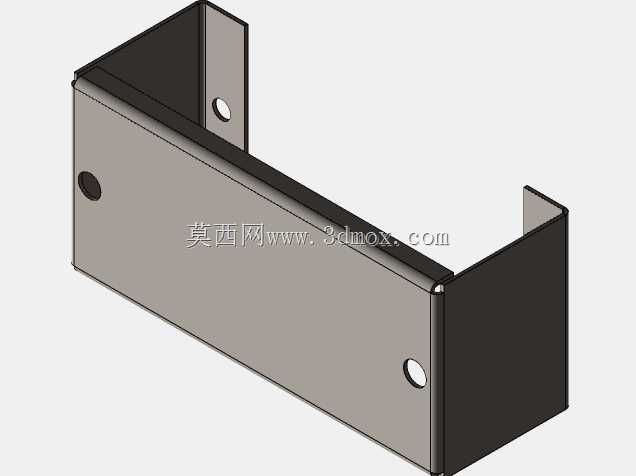

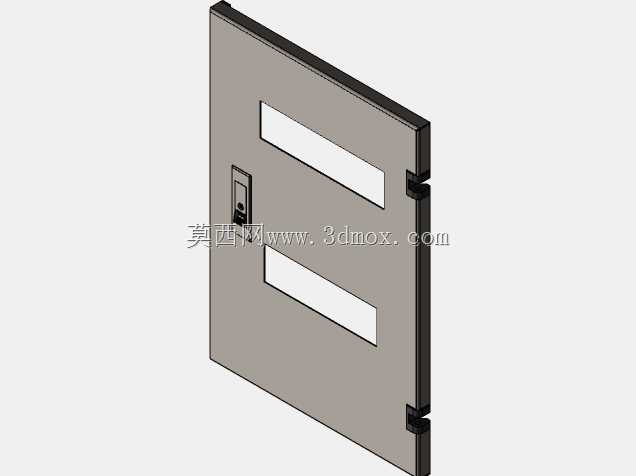

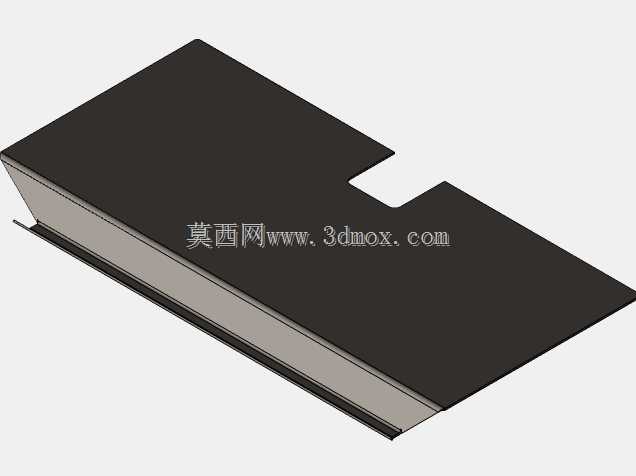

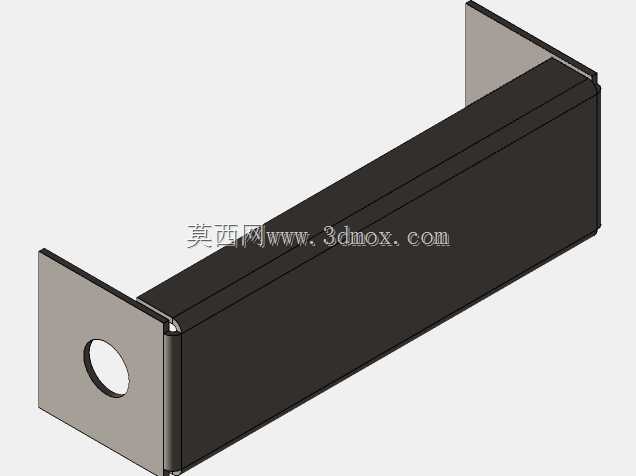

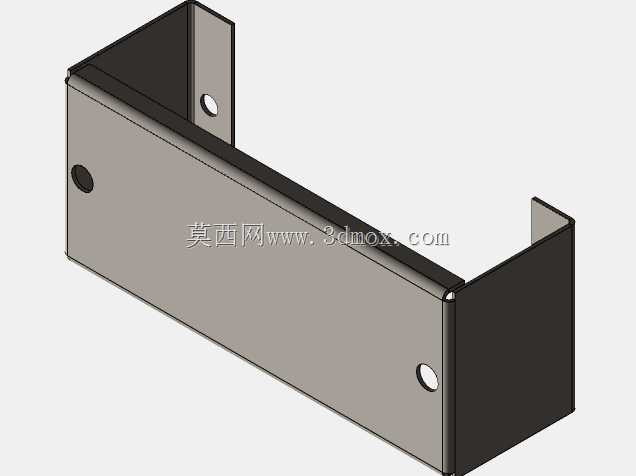

这款壁挂安装的箱体结构，在民用配电、小型工业控制回路、弱电信号集成场景中应用十分广泛，常见于厂房立柱侧装、车间墙面嵌装、商用建筑配电间壁挂等安装场景，主要用于容纳小型断路器、接线端子排、信号转换模块这类低压电气元件，为内部元器件提供防尘、防外物触碰的物理防护，同时规整布线走向，避免线路外露带来的安全隐患。从结构设计来看，箱体采用一体折弯成型的金属壳体，主体为方正封闭式结构，仅在单侧预留了多组平行的通风散热槽，既可以保证内部元件工作时产生的热量能够自然流通散出，又能阻挡较大尺寸的异物落入箱体内部，适配常规室内无强腐蚀、无大量粉尘的安装环境。箱体正面为平整盖板，上下位置预留了两个固定安装孔位，用于盖板与主体的锁紧固定，盖板与主体侧边采用合页式连接结构，日常检修时无需完全拆下盖板，翻开即可操作内部元件，大幅降低后期运维的操作难度。顶部预留的小尺寸凹槽结构，用于安装嵌入式的锁具或者标识牌，方便运维人员快速识别箱体所属回路。安装边界方面，这款箱体采用贴墙壁挂的安装方式，背部为完整平面，可直接贴合水泥墙面、金属支架表面固定，安装时仅需在墙面预留对应四个固定孔位的安装位置即可，不需要额外预留背部操作空间，对安装场地的空间占用极小，适合狭窄通道、设备侧边这类空间局促的位置布设。设计过程中优先考虑了安装便捷性与防护性能的平衡，壳体板材厚度选用常规电气箱体通用的板材规格，既保证整体结构强度，在壁挂状态下不会因为内部元件重量产生形变，又不会过度增加箱体自重，降低安装时的搬运与固定难度。侧边的通风槽采用向下倾斜的冲压成型结构，避免日常清洁时的溅水直接顺着槽口流入箱体内部，提升日常使用场景下的安全冗余。箱体内部预留了标准的导轨安装位，可直接卡装标准尺寸的电气元件，不需要额外打孔适配，能够大幅缩短现场安装的布线与元件装配时间，适配多数小型低压配电、信号控制回路的布设需求。
