工业传动用卧式异步电动马达结构

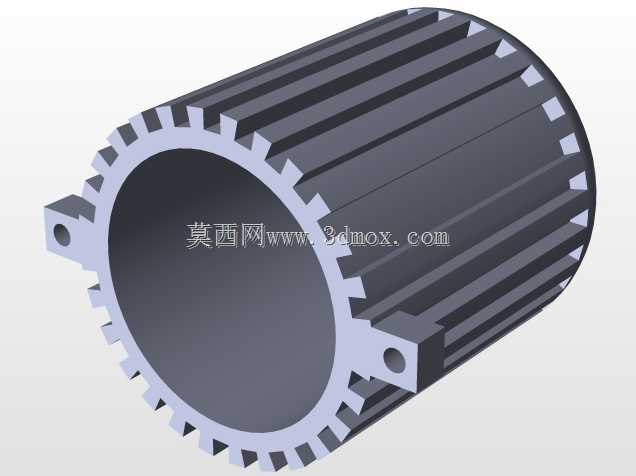

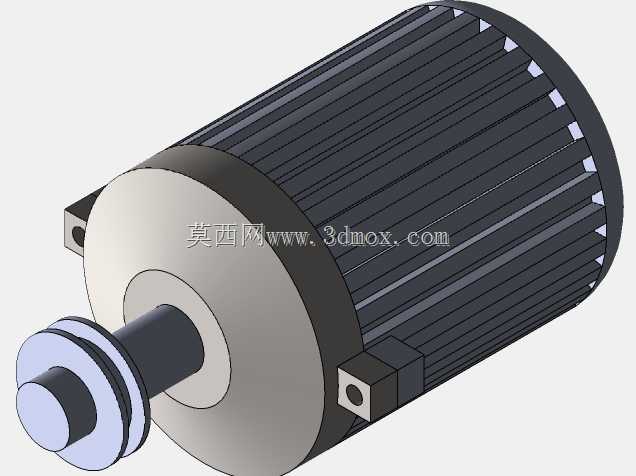

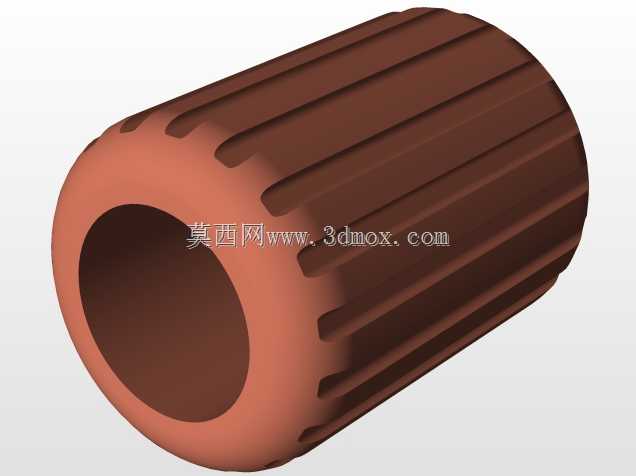

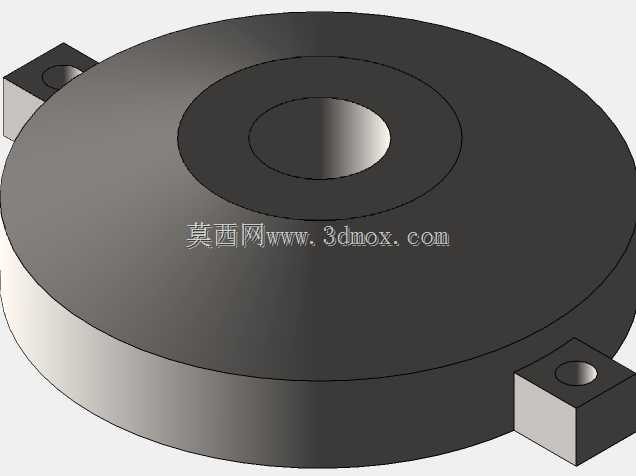

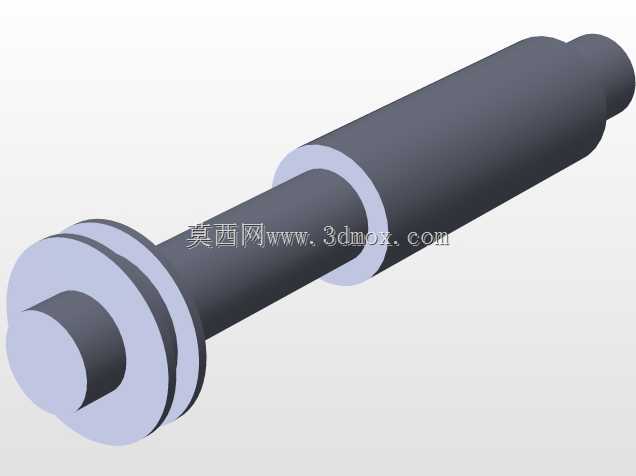

这款电动马达的三维结构还原，完全围绕工业现场实际安装与传动需求搭建，建模过程中优先考虑了设备集成时的安装边界约束，机座两侧的安装脚预留了标准通孔位，孔位间距、安装面平面度公差都参考了通用工业电机的安装规范，可直接适配多数常规设备的电机安装位，不需要额外做安装支架的二次适配。从应用场景来看，这类电机覆盖的工况非常广，小型输送线的辊筒驱动、普通机床的进给动力单元、风机水泵的动力源、轻工设备的传动系统都能见到同结构电机的身影，建模时特意还原了输出轴端的带轮安装位，轴伸长度、轴径尺寸、键槽位置都对应了标准V带轮的装配要求，输出轴上的挡圈结构也做了完整还原，可直观呈现带轮装配时的轴向定位逻辑，避免选型时出现带轮与端盖干涉的问题。机壳部分的散热筋结构没有做简化处理，每一条散热筋的凸起高度、排布间距都参考了实际量产电机的散热设计，这类自扇冷结构的电机，散热筋的排布直接影响运行时的温升表现，建模时保留完整散热筋结构，也方便后续做整机热仿真分析时提取准确的外壳散热面积。端盖与机座的配合止口、轴承室的位置都做了精准的结构还原，可直接用于拆解演示电机的装配流程，从转子穿装、端盖螺栓紧固到输出轴附件安装的全流程，都能依托这个模型做装配工艺的可视化展示。接线盒的位置设置在机座侧方，预留了标准的电缆进线孔位，安装脚的高度也考虑了现场布线时的电缆弯曲半径需求，不会出现接线后电缆与安装面过度弯折的问题。整个模型的外形轮廓没有做夸张的艺术化处理，所有结构尺寸都对应工业常用的Y系列卧式电机的尺寸区间，做设备布局设计时，可直接将该模型导入装配体，校验电机与周边传动部件、防护外壳的安全间隙，避免实际生产组装时出现空间干涉。输出轴端的密封结构也做了细节还原，端盖内侧的油封安装位清晰可见，可直观呈现电机的轴端防护逻辑，对于有粉尘、少量溅水的工况，这类结构的防护等级可满足常规车间的使用需求，不需要额外加装轴端防护套。
