发动机活塞连杆曲轴装配结构

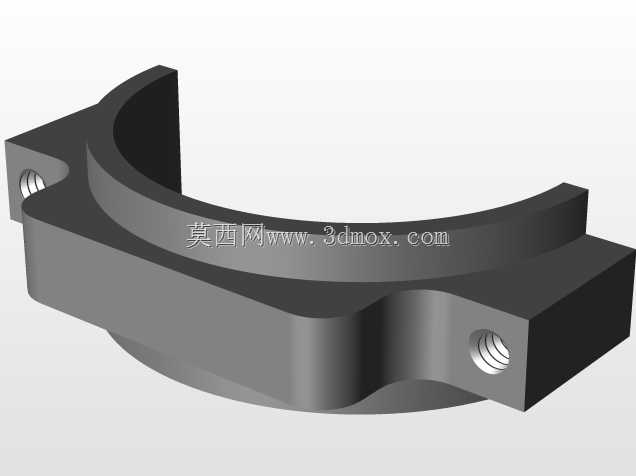

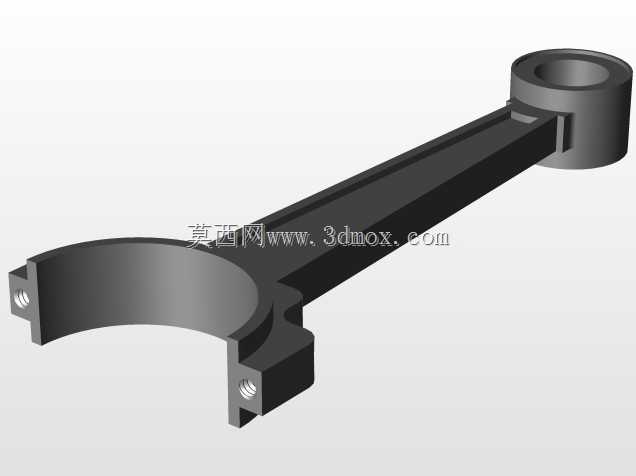

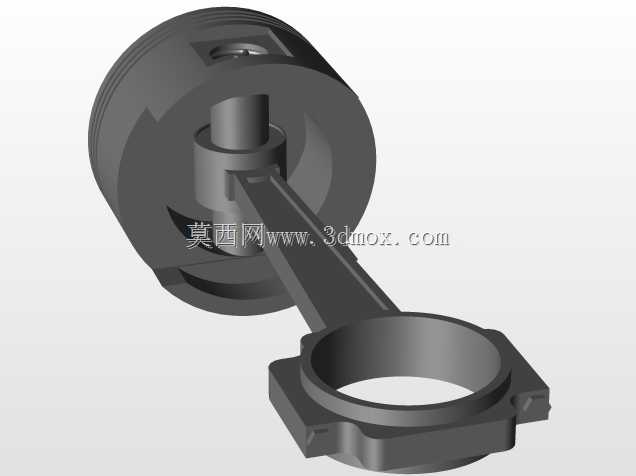

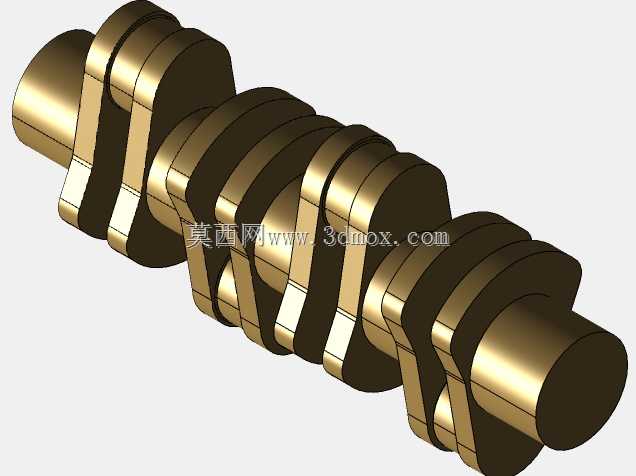

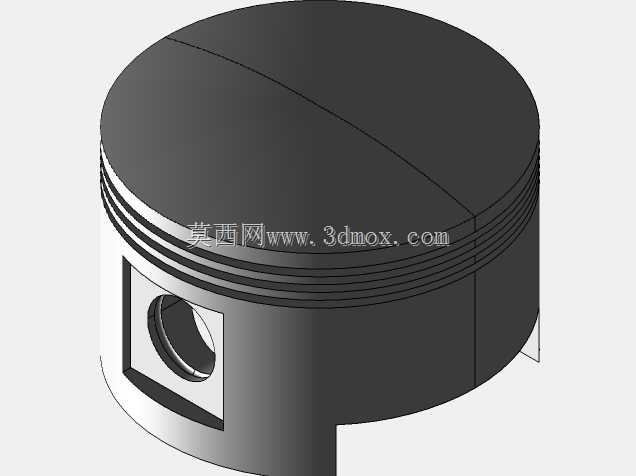

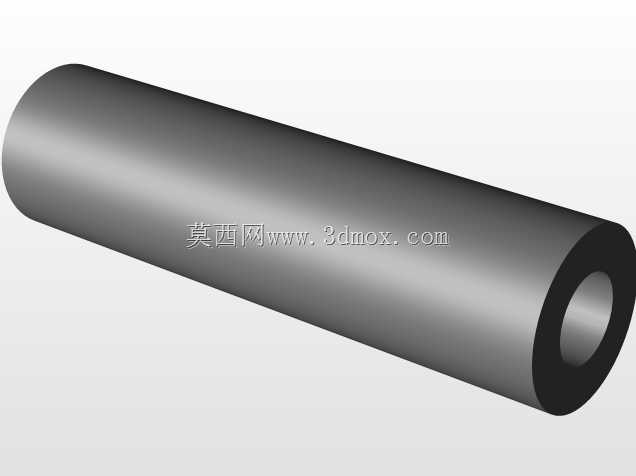

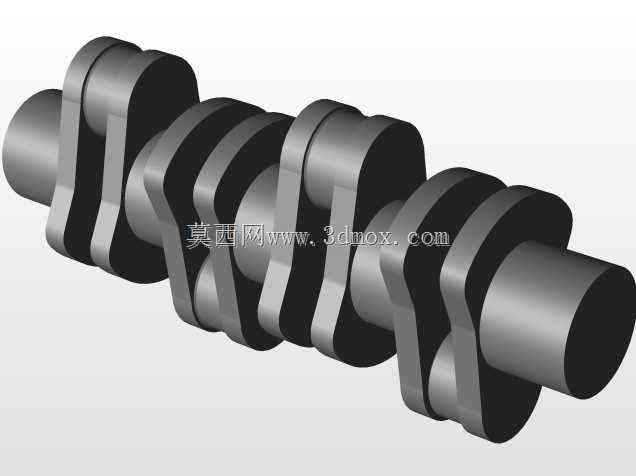

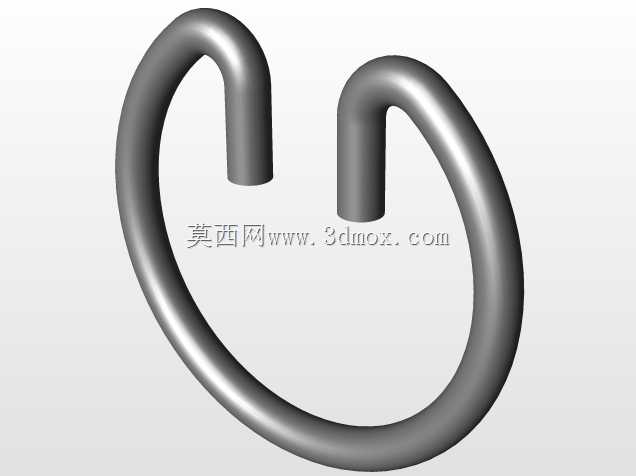

这套装配结构是内燃机动力转换的核心执行单元，直接决定发动机的动力输出平顺性与机械效率，广泛适配乘用车、商用车、工程机械、小型通用动力机械的内燃机组开发场景，是动力总成前期设计、运动仿真、干涉校验环节必不可少的结构参考。从实际装机用途来看，该组件承担着将活塞承受的燃烧爆发压力通过连杆传递给曲轴，把活塞的往复直线运动转化为曲轴旋转扭矩的核心功能，整套结构的运动匹配精度直接影响发动机的振动水平、噪声表现与使用寿命。设计层面首先围绕曲柄连杆机构的运动学特性展开，曲轴采用多缸机常用的全支撑结构，各曲柄臂按照对应缸数的点火间隔角布置相位，保证各缸做功冲程的出力均匀叠加，避免输出扭矩出现大幅波动；连杆采用大端分体、小端带衬套的经典结构，大端与曲轴连杆轴颈配合，小端通过活塞销与活塞连接，设计时充分考虑了往复运动件的质量配平，同一台机组内的活塞、连杆都需要按重量分组选配，降低高速运转时的不平衡惯性力。活塞部分预留了环槽安装位置，可适配气环与油环的装配，满足燃烧室密封与缸壁润滑刮油的功能需求，活塞裙部型线按照热膨胀特性做了适配设计，避免热机状态下出现拉缸故障。外形尺寸与安装边界上，曲轴的主轴颈直径、连杆轴颈直径、曲柄半径严格对应发动机的排量与冲程设计参数，主轴颈的轴向定位台阶位置匹配缸体主轴承座的安装尺寸，连杆的中心距决定了活塞的运动行程边界，活塞的燃烧室凹坑尺寸、裙部直径与对应缸径完全适配，装配后活塞在上止点、下止点位置时与缸盖、曲轴平衡块的安全间隙都经过校核，不会出现运动干涉。整套结构的建模过程严格遵循机械设计的公差配合要求，轴颈与轴瓦、活塞销与连杆衬套的配合间隙都按照内燃机设计规范预留，可直接用于运动学仿真、有限元强度校核，也能作为新机型开发时曲柄连杆机构的设计参考模板，帮助结构工程师快速完成核心动力部件的方案搭建，减少前期建模的重复工作量，同时也可用于教学场景下曲柄连杆机构工作原理的直观演示，让学习者清晰理解往复运动到旋转运动的转换逻辑。
