带动力单元的离心式鼓风设备结构设计

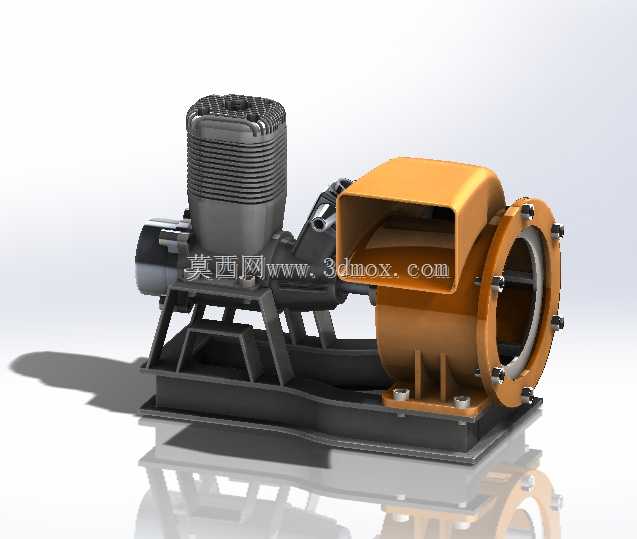

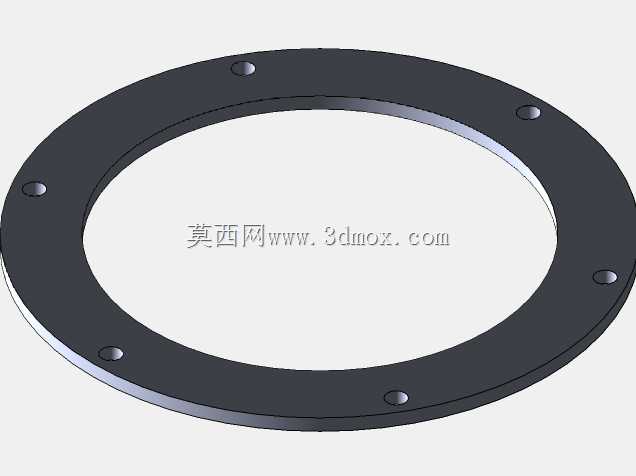

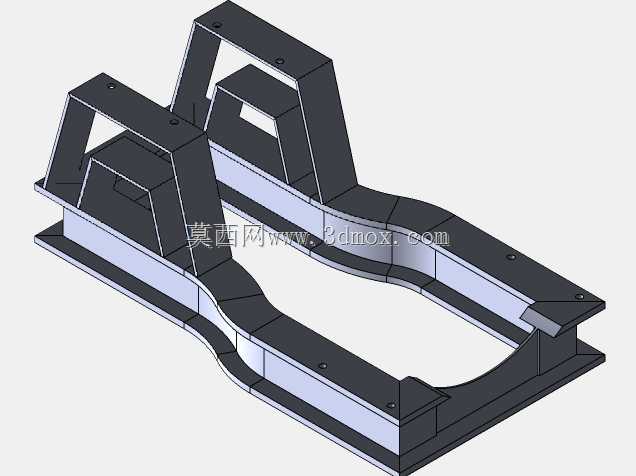

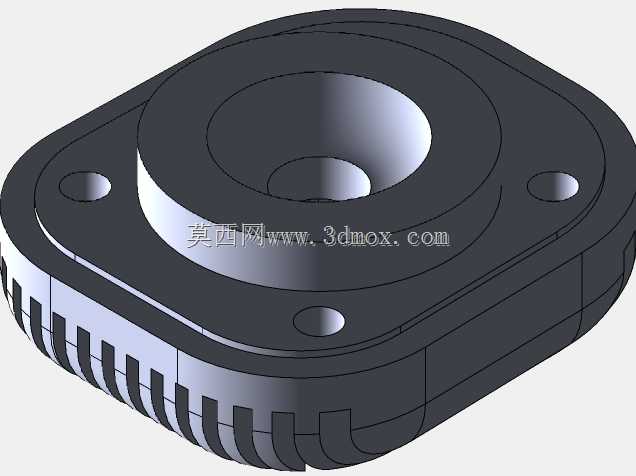

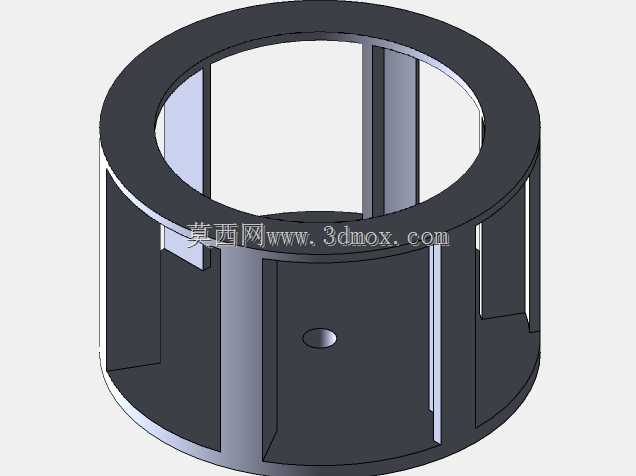

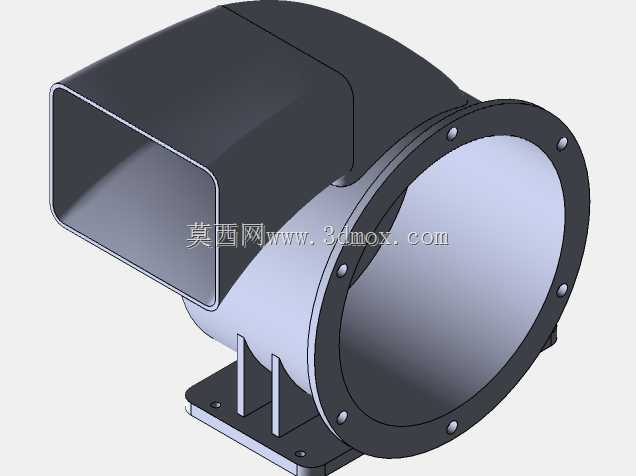

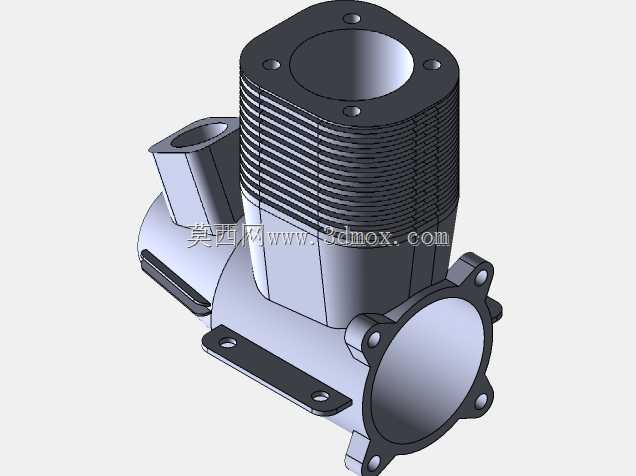

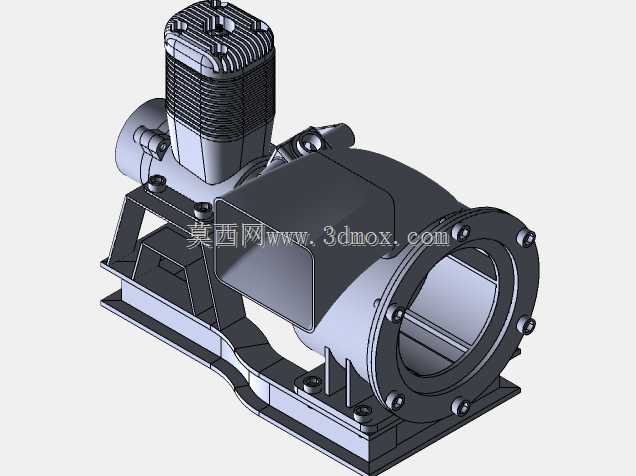

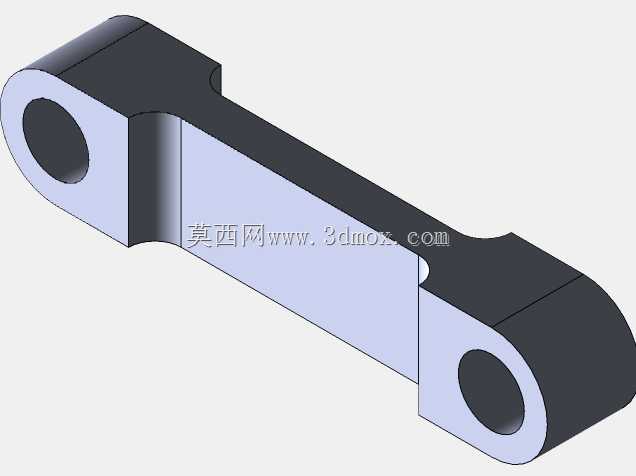

这款鼓风设备集成了动力输出单元与离心送风结构，在工业场景中常配套用于内燃机组散热、车间工位通风、工艺管线气体输送、密闭舱室换气等环节，可直接对接圆形通风管路完成定向气流输送，也可敞口布置完成局部区域的空气循环作业。从结构设计逻辑来看，动力端采用了带散热鳍片的缸体结构，鳍片排布方向顺着设备运行时的自然气流走向，无需额外散热附件即可满足长时间连续运行的热交换需求，动力输出通过曲柄连杆结构将往复运动转换为离心风轮的旋转动力，整套传动结构集成在一体式铸钢机架上，机架底部预留了通用安装孔位，可直接固定在槽钢基座或设备预装平台上，安装时需注意风轮出风口的对接法兰同轴度偏差不超过2mm，避免运行时出现异常振动。设备的送风蜗壳采用渐开线曲面设计，内壁做了顺滑过渡处理，可减少气流在壳体内的紊流损耗，出风口采用带螺栓孔的法兰结构，可适配不同直径的通风软管或硬管连接，进风口处设置了防护格栅结构，可阻挡大尺寸杂物进入风轮腔造成卡滞。从安装边界来看，设备整体重心落在机架几何中心位置，底部安装孔的横向、纵向间距适配多数通用机组的安装位尺寸，外接管路时无需额外做承重支架，风壳侧面预留了检修口，日常维护时无需拆解整机即可完成风轮积尘清理、传动部件润滑等操作。在实际选型适配时，需根据管路阻力、所需风量匹配对应的动力输出参数，这款结构的送风压力可满足中短距离管线的气体输送需求，运行时的振动幅度控制在合理区间，配套减震垫安装后可满足多数工业场景的噪声控制要求，整套结构的部件拆分逻辑清晰，易损件均可单独更换，可有效降低后期运维成本。
