户外柱上25kVA双绕组油浸配电变压器

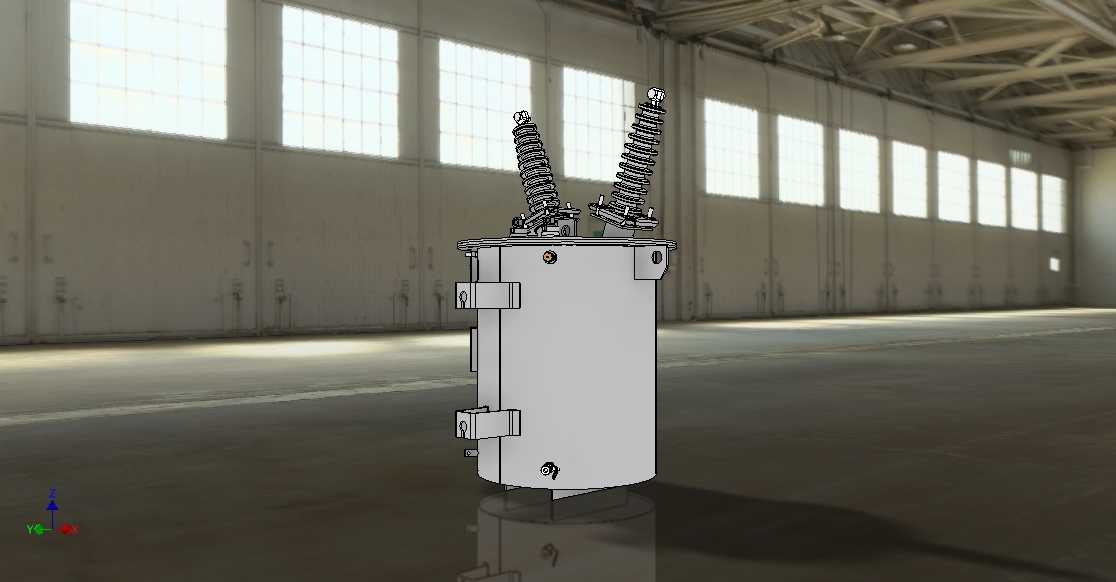

这款25kVA容量的双绕组油浸配电变压器，主要面向10kV及以下电压等级的农村电网、城郊小型工商业台区、偏远零散用户供电场景设计，适配柱上吊装的户外安装工况，是配电网末端实现高压到低压电压转换的核心设备。从结构设计来看，整体采用立式圆柱形密封油箱结构，油箱侧壁预留三组成对布置的安装挂耳，挂耳的孔位间距、孔径尺寸完全适配常规12米、15米水泥电杆的横担安装标准，安装时无需额外加工过渡连接件，直接通过U型抱箍即可完成固定，挂耳与油箱本体采用满焊连接，焊缝做了圆角过渡处理，避免长期户外使用出现应力集中开裂的问题。油箱顶部伸出的两个斜置高压套管，采用带伞裙的瓷质绝缘结构，伞裙的爬电距离满足海拔1000米以下、污秽等级III级的户外使用要求，套管内部的导电杆与油箱内部高压绕组采用软铜辫连接，抵消设备运行过程中热胀冷缩带来的应力拉扯，避免接线部位松动放电。油箱顶部还设置了注油塞与压力释放阀，注油塞用于日常运维时补充绝缘油，压力释放阀则在油箱内部出现故障压力骤升时自动泄压，避免油箱爆裂引发安全事故。油箱下部设置了放油阀与接地螺栓，放油阀位置略高于油箱底部沉渣区，换油时可先排出底部沉积的杂质，接地螺栓采用M12铜质螺栓，保证接地电阻满足电力安全规范要求。从功能特性来看，设备依靠油箱内部的25号矿物绝缘油实现绕组绝缘与散热，运行时绕组产生的热量通过油的自然对流传递到油箱壁，再通过油箱表面与外界空气完成热交换，无需额外配置散热风机，结构简单可靠，日常运维工作量极小，适合无人值守的户外台区使用。建模过程中，对油箱的壁厚、套管的倾斜角度、挂耳的安装位置都做了1:1的参数化还原，所有安装接口的尺寸都匹配电力行业的通用安装规范，既可以用于配电网设计阶段的台区布置可视化校验，也可以作为电力设备安装培训的演示模型，还能为同类型小容量配电变压器的结构改型提供参考。设备整体外形紧凑，直径与高度的比例经过优化，既保证内部绕组、铁芯的布置空间，又尽可能压缩整体体积，降低柱上安装的承重负担，油箱外表面的安装附件都做了凸起避让，避免安装时与横担、金具发生干涉。
