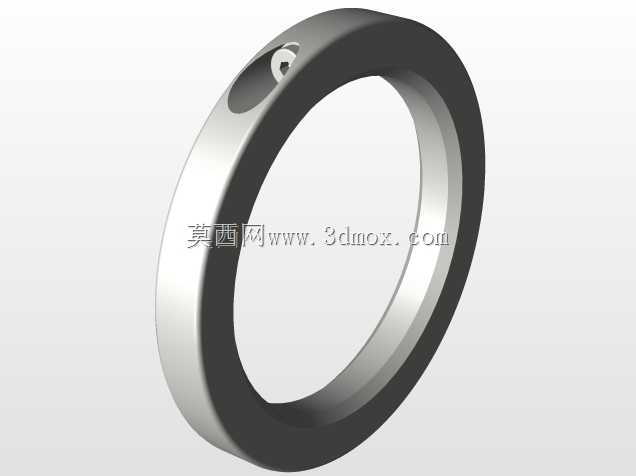

在轴系装配场景里,这类带径向定位孔的隔环是很常见的轴向限位零件,日常做传动结构设计、工装夹具配装的时候经常会用到。很多人做轴系排布的时候容易忽略隔环的细节,觉得就是个套圈随便画个圆环就行,实际装配的时候往往会因为隔环的定位结构、尺寸公差出问题,要么是轴向窜动超差,要么是定位销装不上,要么是隔环和相邻轴承、齿轮的端面贴合度不够,跑起来有异响。这个隔环的设计思路很明确,就是靠径向的小孔穿装定位销,把隔环和轴体锁死,避免隔环在轴上转动或者轴向窜动,相比普通的无定位光面隔套,它的限位可靠性要高很多,适合用在有冲击载荷、轴系转速不低的传动部位。从尺寸边界来看,它的内孔适配2.5英寸的轴径,轴向厚度是10.1mm,这个厚度是经过装配空间核算的,刚好能留出相邻两个传动件之间的设计间隙,不会因为隔环太厚导致轴承预紧力过大,也不会因为太薄起不到轴向隔挡的作用。外形上它是等截面的环形结构,外圆做了倒角处理,装配的时候不会刮伤相邻零件的安装孔壁,径向的定位孔位置做了局部的沉台处理,定位销装进去之后销头不会突出隔环端面,避免和相邻零件的端面发生干涉。实际应用里,这类隔环常用在减速机输入输出轴的轴承限位、输送辊道的辊筒轴轴向定位、工装夹具的导柱隔套部位,安装的时候要注意定位孔要和轴上的定位销孔对正,压装的时候不要敲到定位孔的位置,避免孔位变形导致定位失效。做三维建模的时候,这类零件要重点关注内孔和轴的配合公差,一般选H7/h6的间隙配合,方便装配同时不会有太大的径向晃动,定位孔的位置度公差要控制在0.05mm以内,保证和轴上的销孔同轴,外圆的尺寸要比相邻零件的安装内孔小0.2-0.5mm,避免装配的时候出现卡滞。很多新手建模的时候容易把隔环的端面粗糙度忽略,实际和轴承端面贴合的那一面粗糙度要达到Ra1.6,保证贴合紧密,不会因为端面不平导致轴承承受额外的轴向力,缩短轴承使用寿命。另外这个隔环的选材一般用45号钢做调质处理,硬度在HB220-250之间,既有足够的强度承受轴向挤压力,又有一定的韧性,不会在冲击载荷下断裂,表面做发黑处理就能满足常规工况的防锈需求,如果是用在腐蚀环境里,可以换成不锈钢材质,相应的厚度尺寸可以根据强度核算做微调。
- 上一篇:18米高老派钢制桁架式输电电杆结构
- 下一篇:艾默生款自动复位低压压力控制器
- 全部评论(0)
- 模板大小: 1.21 MB
- 售价:5金币
- 下载次数: 29
- 系统要求: STEP / IGES,Autodesk Inventor
- 软件分类: 通用五金配件
