带轴双挡边卷料承托辊结构设计

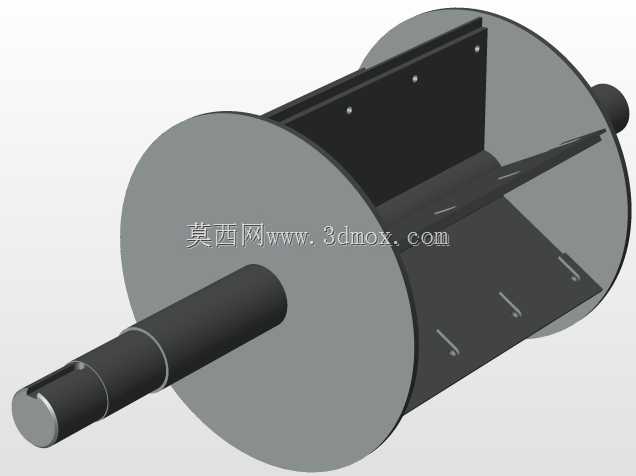

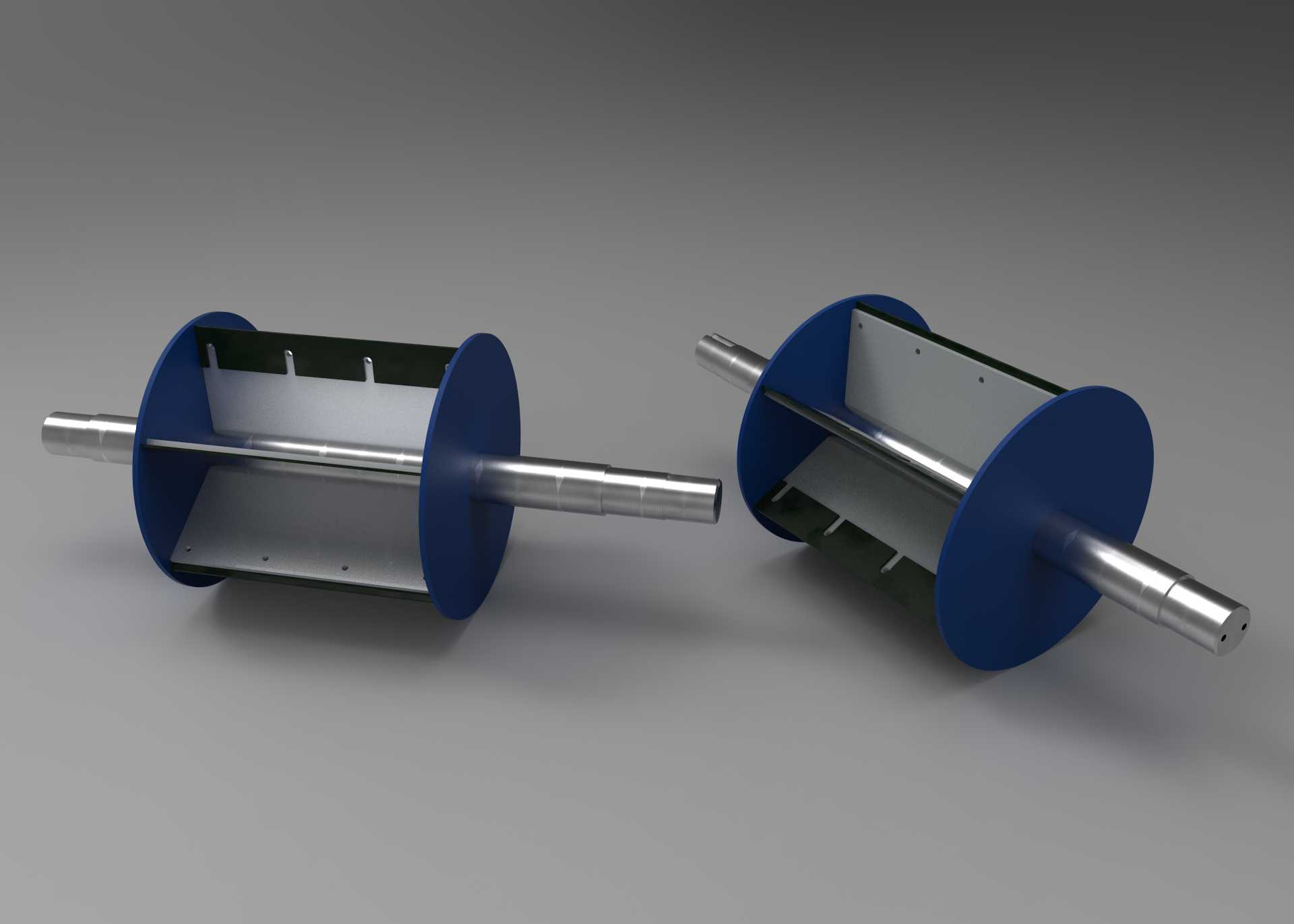

这类带双侧挡边的卷料承托辊，主要应用在卷材加工生产线的放卷、收卷工位，常见于薄膜分切、纸张印刷、金属箔材轧制、纺织染整等需要连续输送带状物料的生产场景，核心作用是承托成卷的带状物料，配合驱动机构实现料卷的平稳放料或收卷，避免料卷在转动过程中出现轴向窜动、散卷、边部错位的问题。从结构设计来看，辊体采用双侧圆形挡边加中间承托幅板的组合形式，两端伸出的阶梯轴是核心安装定位结构，轴段的直径差是设计时特意预留的安装基准，装配时可通过轴肩与轴承内圈端面贴合，实现辊体在轴承座上的轴向定位，不需要额外加装轴端挡圈就能限制辊体的轴向窜动，安装时只需将两端轴段对应穿入机架两侧的带座轴承内，锁紧轴承端盖即可完成固定，安装边界需要根据轴段的伸出长度预留机架安装空间，两侧轴承座的同轴度公差需要控制在0.02mm以内，避免辊体转动时出现卡滞、跳动的问题。中间的承托幅板并非整面实心结构，而是采用多片径向分布的支撑板连接两侧挡边与中心轴套，这种设计一方面能大幅降低辊体自身重量，减少转动惯量，让启停过程更平稳，避免料卷因惯性过大出现拉断、松卷的情况，另一方面也能减少材料用量，降低加工成本，同时支撑板的边缘做了倒钝处理，不会刮伤料卷的内层端面。两侧的圆形挡边直径比常规料卷的内孔直径大出一定余量，能够对料卷的两端端面起到限位作用，即使料卷在收放卷过程中出现轻微的轴向偏移，挡边也能将料卷推回居中位置，保证带状物料始终对齐后续加工工位的走料基准，不会出现边部跑偏、折皱的问题。设计时还考虑了不同幅宽料卷的适配性，两侧挡边的间距可以根据常用料卷的幅宽做系列化调整，轴段的直径也会根据承托料卷的最大重量做强度校核，当承托大重量金属卷材时，会适当加大轴径、增加支撑板的数量，提升辊体的整体刚性，避免重载下辊体出现弯曲变形，影响转动平稳性。辊体的表面处理也根据输送物料的类型做区分，输送软质薄膜、纸张类物料时，挡边和承托幅板的表面会做喷塑或包胶处理，避免刮伤物料；输送金属箔材类硬质物料时，表面会做淬火硬化处理，提升耐磨性能，延长辊体的使用寿命。
