施耐德工业电气插座安装基座结构

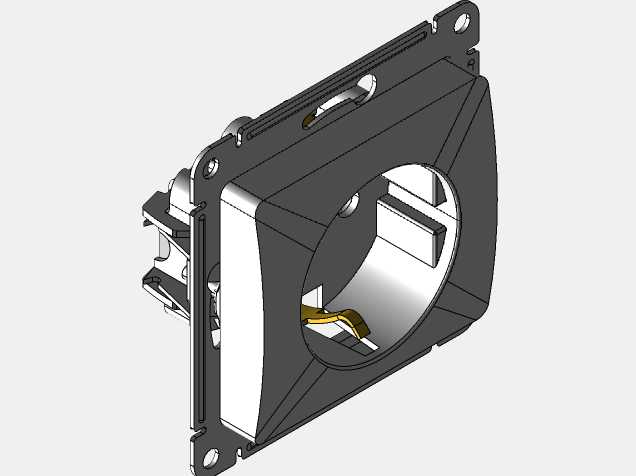

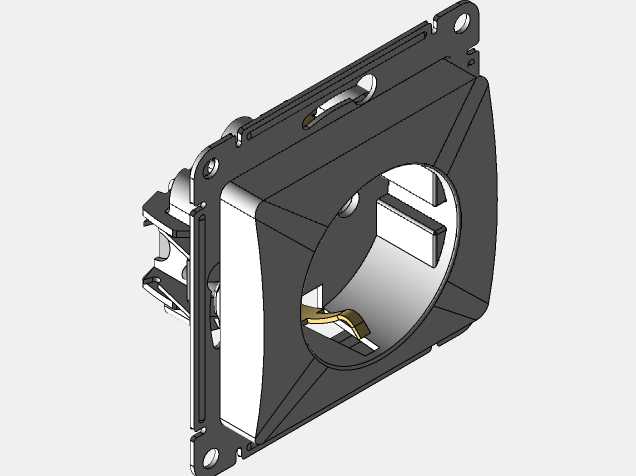

在工业配电、设备电控柜集成、生产线工位供电改造这类场景里，这类嵌入式电气插座的安装基座是很容易被忽略但直接影响装配可靠性的部件，很多现场调试时出现的接插件松动、防护失效、插拔卡滞问题，追根溯源都和基座的结构设计匹配度有关。从结构设计角度看，这个基座采用方形法兰嵌入式安装逻辑，四周预留的带孔安装耳是用来配合机柜面板的开孔做螺丝固定，安装边界完全适配标准工业机柜的面板开孔尺寸，不需要现场二次扩孔修边，法兰边的厚度刚好卡在面板内外两侧，装配后不会出现轴向窜动。基座内部的腔体做了导向筋设计，插头插入时可以顺着筋位滑入到位，不会出现插针偏斜顶弯的问题，腔体内部的弹片卡位结构是用来锁定插到位的插头，避免设备运行时的振动导致插头松脱断电，这类细节在做三维建模时很容易被忽略，但实际现场使用中直接决定了供电稳定性。基座侧面的卡扣结构是用来和面板上的预装卡位做预固定，装配时可以先把基座卡在面板开孔处，不需要操作人员全程手扶再拧螺丝，大幅提升批量装配的效率，尤其是在大型机柜整柜布线时，单人就能完成插座基座的安装固定。基座背部的走线槽做了圆弧过渡处理，不会划伤接入的线缆绝缘层，线缆接入端的限位台阶可以控制线缆插入深度，避免线缆顶到内部插套导致接触不良。做这类接插件基座的三维建模时，要重点把控安装耳的孔位公差、法兰边的厚度公差、内部导向筋的位置尺寸，这些尺寸如果出现偏差，要么装不进面板开孔，要么插头插入后卡滞无法到位，还要注意基座的拔模角度设置，因为这类零件一般是阻燃工程塑料注塑成型，合理的拔模角度才能保证注塑生产时顺利脱模，不会出现侧壁拉伤的问题。另外基座表面的加强筋布局是经过受力优化的，既可以减少注塑时的缩痕，又能提升整体结构强度，在频繁插拔插头的受力场景下，不会出现基座开裂的问题，很多同类型低价产品就是因为加强筋布局不合理，使用几个月后法兰边断裂导致插座陷进面板内部。
