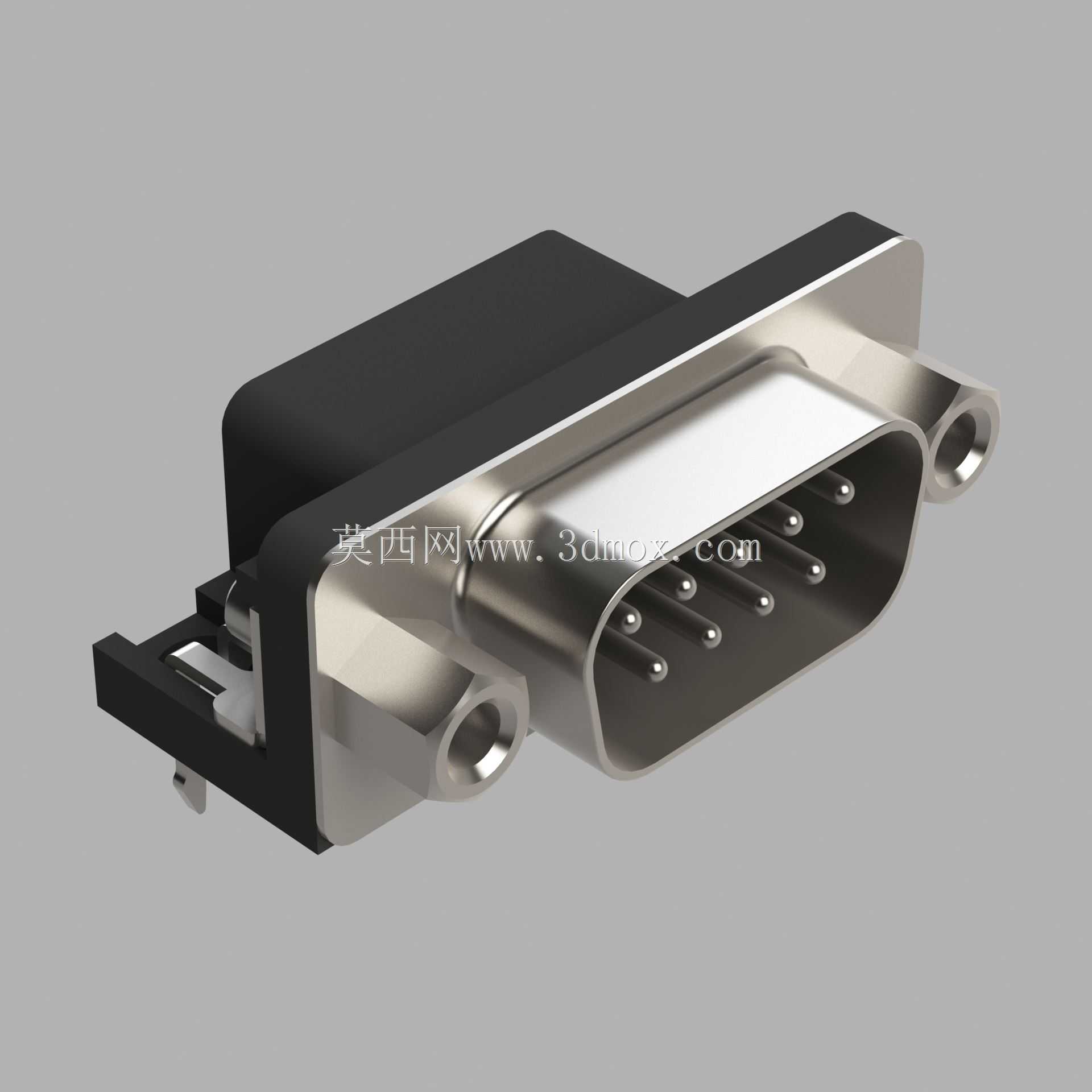

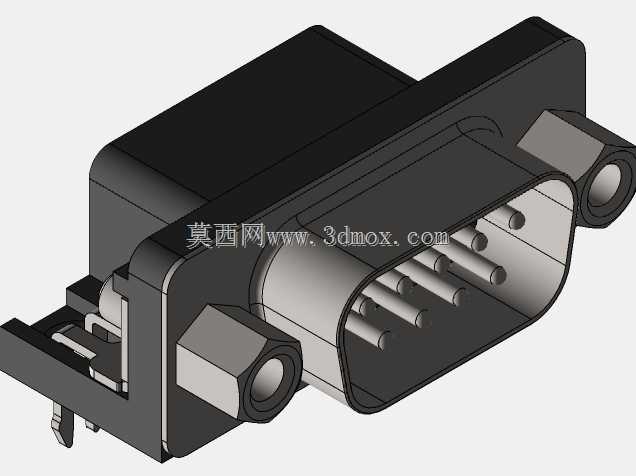

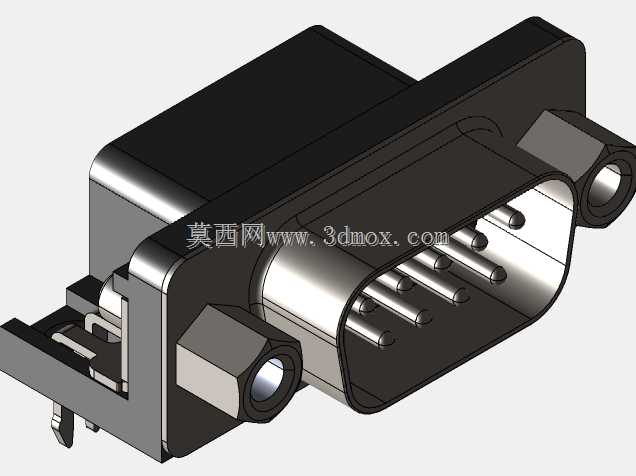

9针外螺纹D-SUB板载连接器结构

　　在工业控制、通讯设备、测试仪器的板卡互连场景里，D-SUB型连接器是沿用多年的成熟互连方案，这款9针外螺纹结构的公座，主要针对PCB板端直插安装的需求设计，常见于老式RS232串口通讯端口、工业IO信号转接板、数控设备的信号传输接口位置，承担多芯低频信号的稳定传输功能，相比无固定结构的板载接插件，两侧的外螺纹锁付结构能在设备震动、频繁插拔的工况下，避免接口松脱导致的信号中断问题。从结构设计逻辑来看，这款接插件采用金属屏蔽壳加绝缘基座的组合结构，金属外壳采用锌合金压铸成型后做镀镍处理，既可以提供足够的结构强度，在插拔过程中承受侧向力不会出现壳体变形，同时完整的金属包裹结构能对内部针脚形成电磁屏蔽，

　　减少工业现场复杂电磁环境对传输信号的干扰，外壳两侧的安装耳带内螺纹孔，对应面板安装或者对接端的螺丝锁付，螺纹规格采用标准M3螺纹，和同系列D-SUB连接器的锁付结构完全通用，不需要额外定制固定件。绝缘基座采用黑色耐高温工程塑料注塑成型，材料满足波峰焊的耐高温要求，在PCB过炉焊接时不会出现基座变形、针脚移位的问题，9根公针按照D-SUB标准的两排排布规则设置，上排5针下排4针，针脚伸出基座的长度符合标准对接尺寸，和母座对接时每根针的插入深度一致，接触电阻控制在标准范围内，针脚尾部采用90度弯脚设计，弯脚的成型尺寸严格匹配PCB板的安装孔位，插装后弯脚的焊端刚好贴在PCB焊盘表面，不会出现浮高、歪斜的情况，过炉后焊点饱满可靠。

　　安装边界方面，这款连接器的整体宽度、高度尺寸完全符合9针D-SUB的标准安装尺寸，金属外壳两侧安装耳的中心距为标准的25mm，面板开孔时只需要按照标准D-SUB开孔尺寸加工即可，不需要单独调整开孔参数，弯脚的伸出长度控制在3mm以内，在PCB上安装后不会和板上其他低矮元件产生干涉，金属外壳的接地脚和PCB上的接地焊盘连通，焊接后可以将外壳的干扰电流直接导入PCB接地层，进一步提升屏蔽效果。实际选型使用时，需要注意这款公座的针脚定义和对接端的母座完全匹配，外螺纹结构对应的对接端需要采用M3螺丝锁付，不适合和卡扣式固定的D-SUB线缆对接，在PCB布局时，连接器周围需要预留至少5mm的操作空间，方便插拔线缆时的手部操作，

　　同时焊接时要注意控制波峰焊的温度曲线，避免高温导致塑料基座出现软化变形，影响针脚的位置精度。这类连接器虽然是比较传统的互连部件，但在工业设备领域依然有非常广泛的应用，很多老旧设备的串口改造、自研工控板的通讯端口设计都会选用这类成熟结构，建模时需要严格对应标准的尺寸参数，尤其是针脚的位置度、安装孔的中心距、弯脚的成型角度，这些参数如果出现偏差，会直接导致生产时无法顺利插装到PCB上，或者对接时出现针脚错位、无法锁付的问题，金属外壳的倒角、拔模角度也需要按照实际加工工艺设置，保证模型和实际生产的零件一致性，方便结构设计时做干涉检查和装配模拟。
