迷你V轮龙门滑动安装座结构设计

　　这款V轮龙门滑动安装座，是小型线性传动场景里的核心承载连接件，常见于桌面级小型自动化滑台、微型雕刻设备的X轴移动承载、小型检测工位的位移调节机构，也适配桌面3D打印设备的运动轴改造、小型流水线的工位微调模组，在空间受限的轻载传动场景里，它的结构紧凑性优势非常突出，不需要预留大尺寸安装空间，就能实现稳定的直线导向承载。

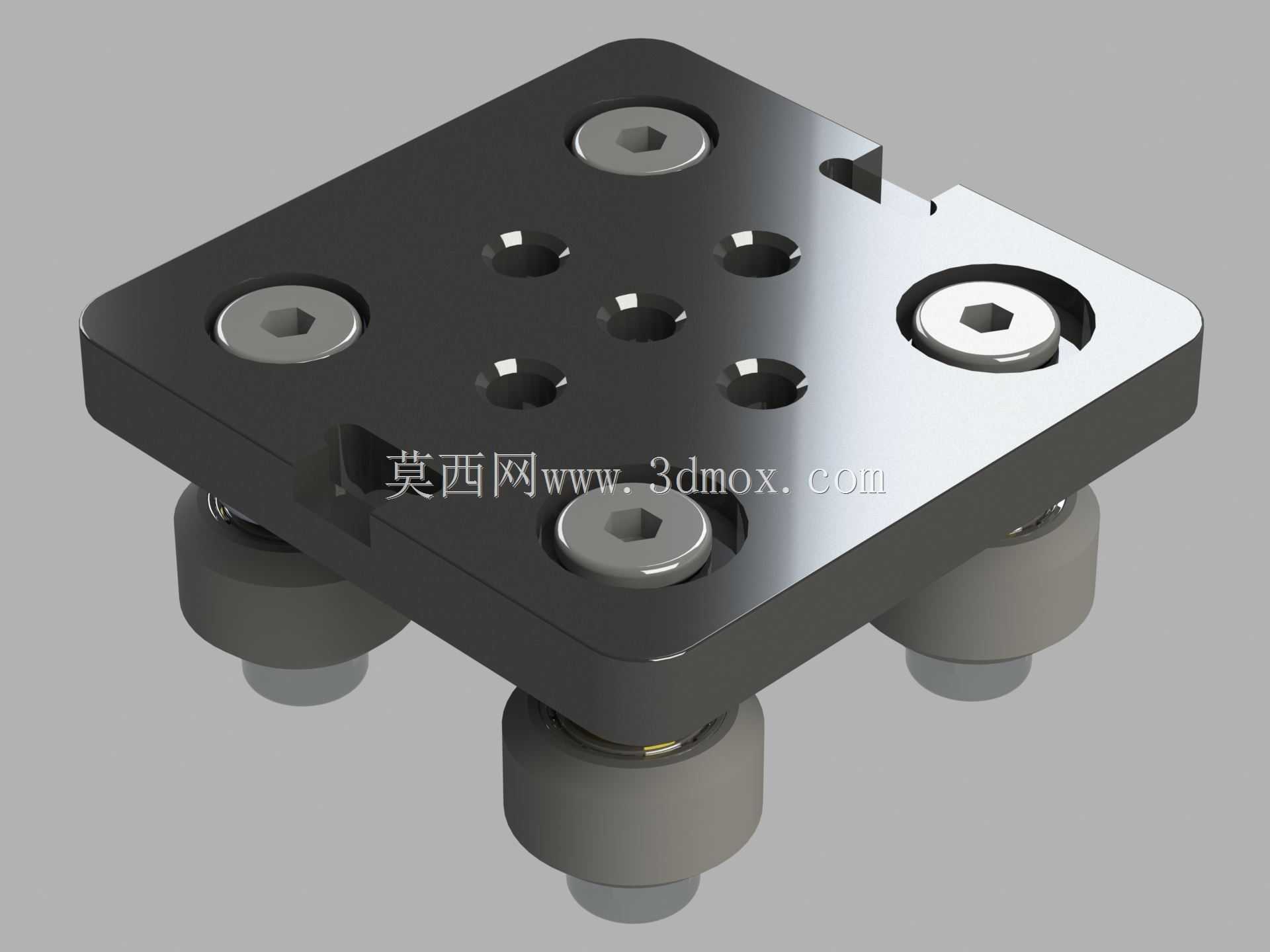

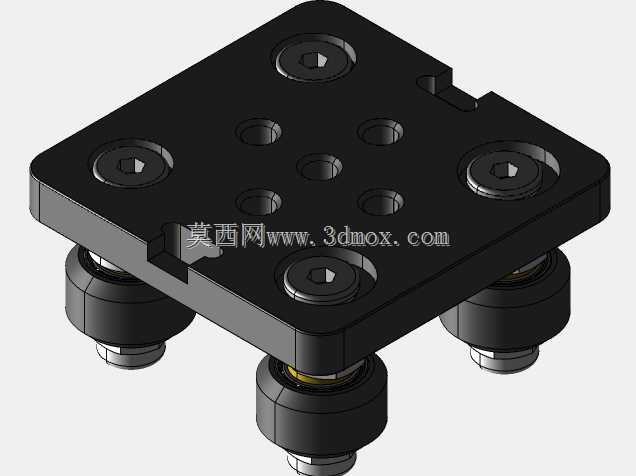

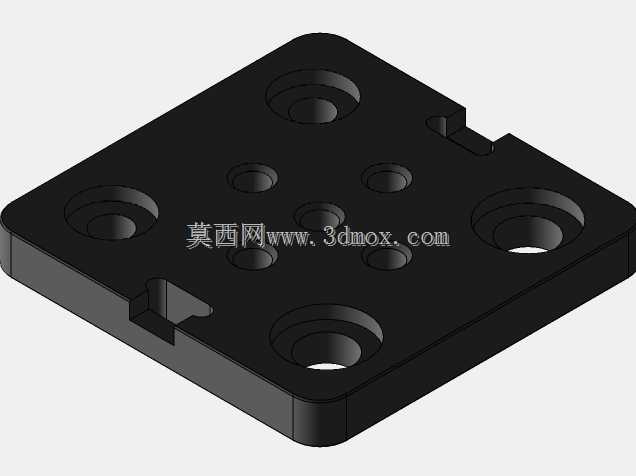

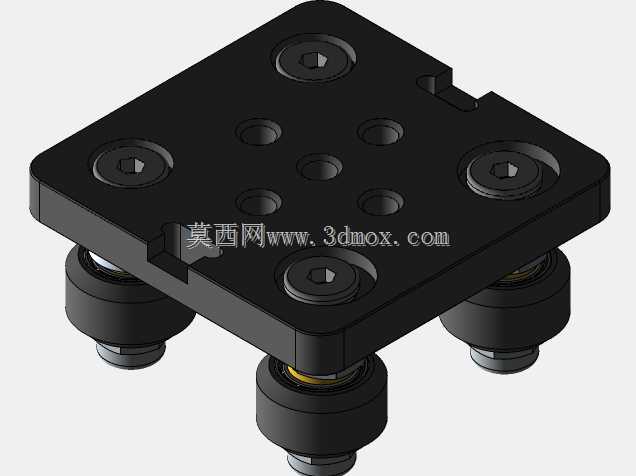

　　从结构设计逻辑来看，安装座主体采用方形承载板结构，板面预留多组不同规格的安装孔位，四角的沉头孔用于锁紧底部的V型滚轮组件，中间阵列排布的螺纹孔用于搭载末端执行件，不管是加装小型夹爪、检测探头，还是固定小型工件载台，都能通过孔位直接锁紧，不需要额外加装转接板，减少整体装配的累计误差。板面侧边做了缺口式避让设计，避免滚轮座安装时与相邻结构发生干涉，同时也能在装配时快速定位V轮的安装位置，降低装配对位的难度。

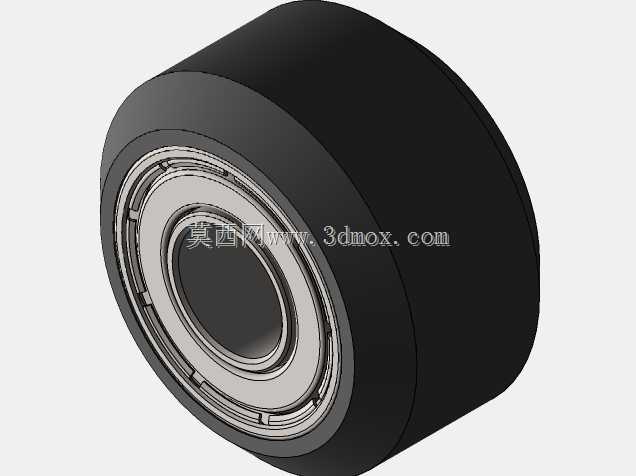

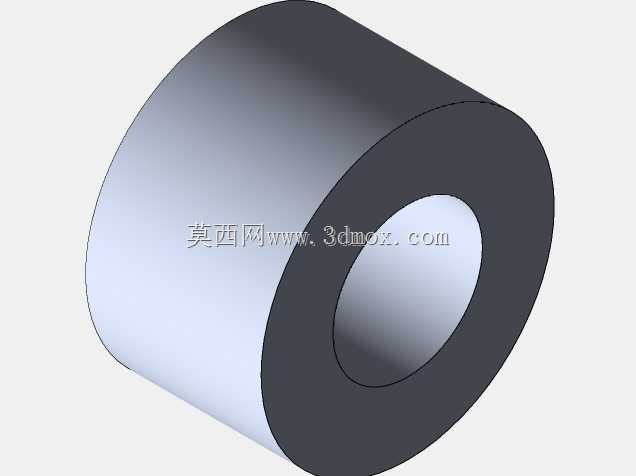

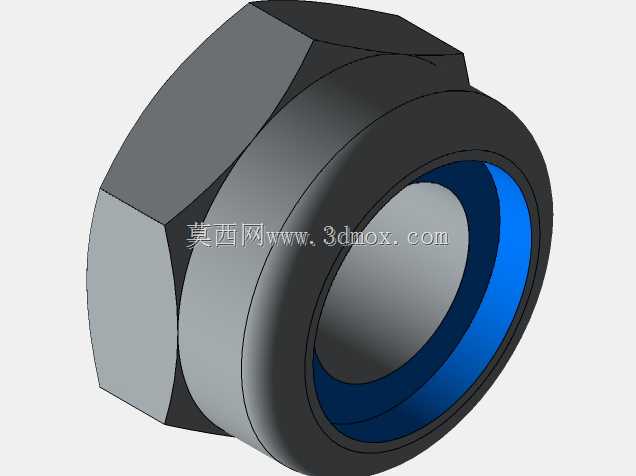

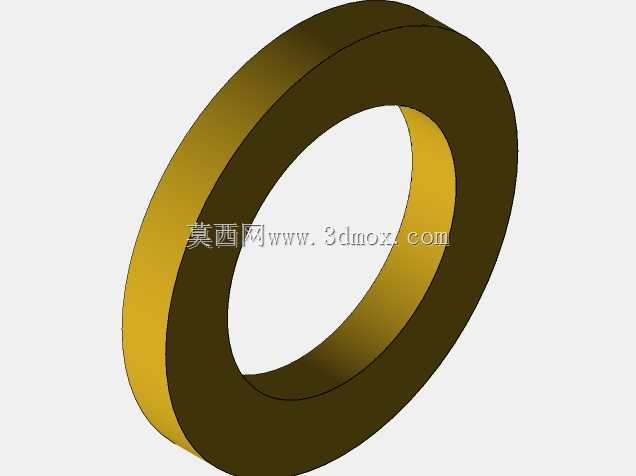

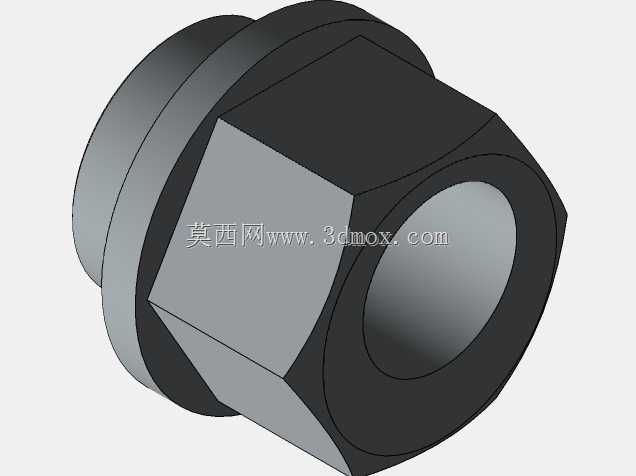

　　底部搭载的四个V型偏心滚轮，是整个组件实现顺畅滑动的核心，滚轮采用包胶材质，既能降低滑动过程中的震动传导，也能减少与铝型材导轨接触时的磨损，偏心结构的设计可以在装配时调节滚轮与导轨的预紧力，根据实际负载情况调整滚轮压合的松紧程度，既避免间隙过大导致滑动时出现晃动，也防止预紧过紧造成滑动阻力过大、滚轮磨损加快的问题。四个滚轮呈矩形分布，卡合在2040型欧标铝型材的V型导轨面上，能同时承受垂直方向的负载和侧向的倾覆力矩，在轻载高速滑动的场景下，不会出现侧翻或者卡滞的问题。

　　从安装边界来看，整个组件的外形尺寸适配2040铝型材的安装宽度，安装板的厚度经过受力校核，在搭载5kg以内的负载时，板面不会出现明显的形变，保证搭载的执行件位置精度稳定。安装孔的孔距严格匹配标准铝型材的槽宽间距，不需要对型材做二次加工，直接将滚轮卡入型材V槽，调整好偏心轮预紧度即可完成安装，大幅缩短小型传动模组的搭建周期。

　　在实际使用场景中，这类微型V轮龙门座常被用于搭建小型的XYZ三轴运动平台，比如桌面级点胶设备的移动轴、小型激光雕刻机的龙门架承载座，相比传统的直线导轨搭配滑块的结构，它的成本更低，装配难度更小，而且对安装面的平面度要求没有直线导轨那么苛刻，在一些对精度要求不是极高的轻载传动场景里，完全能满足使用需求。设计时特意将滚轮的安装位做了下沉处理，让滚轮的上半部分嵌入安装板的沉孔内，进一步压缩整个组件的整体高度，让搭建出来的滑台结构更紧凑，节省设备内部的安装空间。

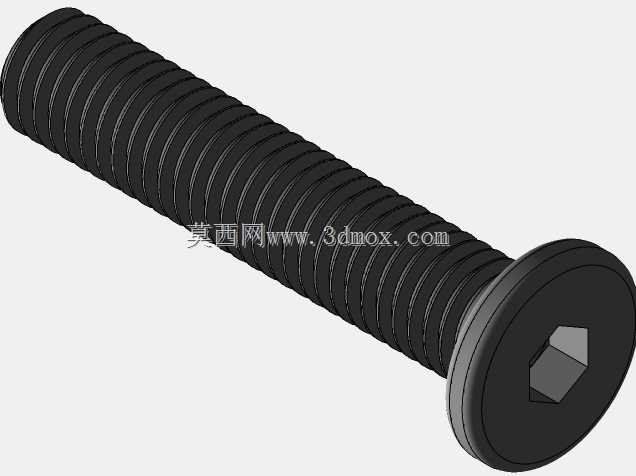

　　板面的孔位排布做了通用化设计，除了固定滚轮的孔位，中间的安装孔采用标准M3螺纹规格，适配市面上绝大多数小型自动化配件的安装尺寸，不管是加装传感器支架、小型气动元件，还是固定工件治具，都能直接通过螺丝锁紧，不需要重新打孔攻丝，提升了组件的通用适配性。滚轮内部自带轴承，滑动时的滚动阻力很小，即使是用小型步进电机搭配同步带驱动，也能轻松带动整个滑座平稳移动，不会出现卡顿或者爬行的问题。在长期使用过程中，如果滚轮出现磨损，只需要松开偏心轮的锁紧螺丝，就能快速更换滚轮，不需要拆卸整个安装板，后期维护的成本很低。
