带SAM插槽USB非接触式读卡器模块结构

项目分类:通讯工具类 发布时间:2022-05-13 ID:632280
  • 带SAM插槽USB非接触式读卡器模块结构
  • 带SAM插槽USB非接触式读卡器模块结构
  • 带SAM插槽USB非接触式读卡器模块结构

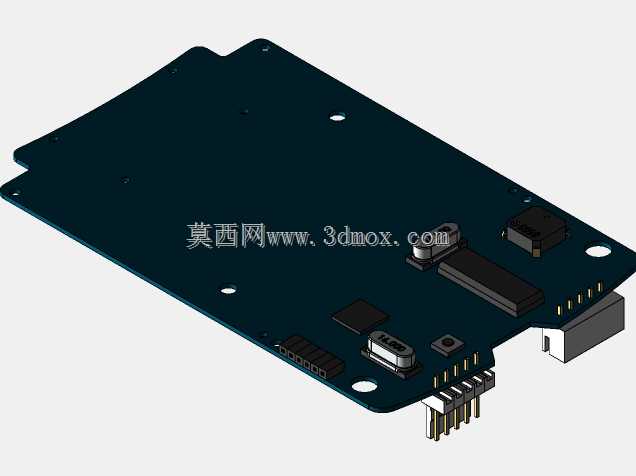

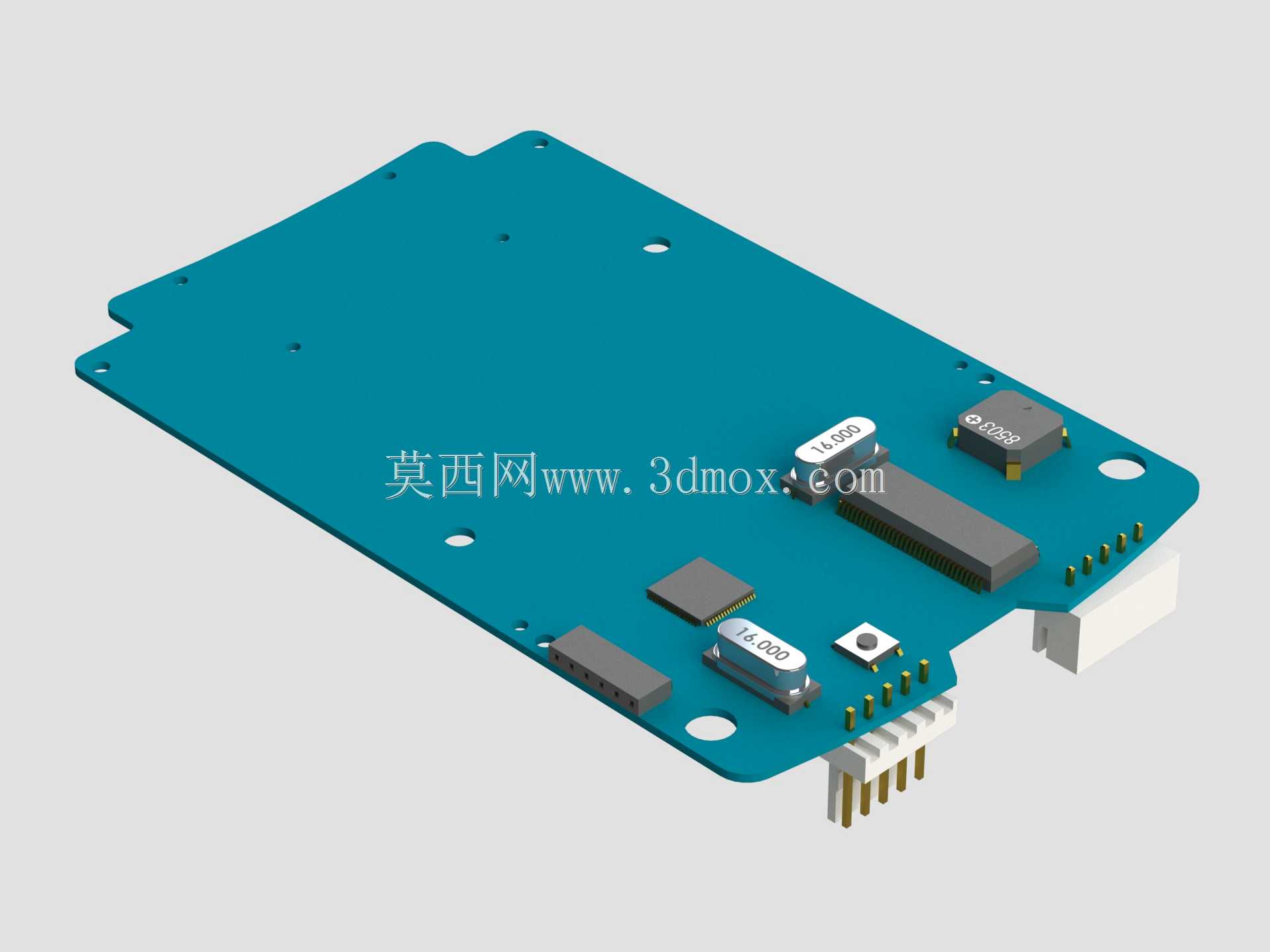

  在智能身份核验、门禁权限管控、小额非接触支付终端的集成开发场景中,这类带SAM插槽的USB非接触式读卡器模块,是终端设备实现安全读卡功能的核心硬件载体,很多自助服务终端、桌面式发卡设备、嵌入式门禁读卡单元,都会选用这类模块化组件来缩短开发周期,避免从原理图阶段重新设计读卡电路的冗余工作。从结构设计层面看,这块模块采用PCB作为核心承载基体,板体边缘预留了多组定位安装孔,孔位公差按照通用电子装配件的标准设定,可直接通过M2规格的铜柱或螺丝固定在终端设备的内部安装位上,板体边缘做了圆角处理,避免装配过程中割伤线材或者操作人员,整体板型的长宽尺寸适配多数小型嵌入式终端的内部安装空间,不会占用过多的设备内部容积,给其他主控板、

  电源模块预留出足够的排布空间。板载的SAM安全模块插槽采用立贴式封装设计,插槽位置靠近板边的排针接口区域,既方便后期生产环节插入SAM安全认证卡,也能减少安全认证信号在PCB走线过程中的传输损耗,插槽周边预留了0.8mm的安全操作间隙,插拔SAM卡时不会和周边的晶振、滤波电容等元器件产生干涉。核心读卡芯片区域做了局部的铺地处理,周边排布的高精度晶振、匹配电容都按照射频信号的走线要求做了等长处理,减少非接触读卡过程中的信号干扰,保证13.56MHz频段的读卡信号稳定输出,读卡天线的匹配电路预留了调试焊盘,方便生产环节根据不同终端的外壳材质微调天线匹配参数,避免金属外壳对射频信号产生屏蔽衰减。板载的USB接口采用沉板式设计,

  接口端面和PCB板边齐平,装配后可以直接和终端设备外壳上的USB开口对位,不需要额外加装转接线材,减少信号传输过程中的接触不良风险,接口周边做了应力释放设计,多次插拔USB线材时不会导致焊盘脱落。除了USB接口外,板边还预留了直插式排针接口,可通过杜邦线连接到其他主控板的GPIO口,实现TTL电平的信号传输,满足不同集成场景的接线需求,排针的引脚定义按照通用读卡模块的标准排布,兼容市面上多数主流主控板的接线逻辑,开发人员不需要重新定义引脚功能就能快速完成硬件对接。板上的各个元器件排布遵循高低错落的原则,较高的排针、接口类元件布置在板边区域,较矮的贴片电阻、电容、芯片布置在板体中间区域,既方便SMT贴片加工环节的设备吸嘴取件焊接,也能减少波峰焊过程中的元器件虚焊概率,所有贴片元件的焊盘都按照行业标准做了加大处理,提升焊接后的结构强度,避免设备运输过程中的震动导致元器件脱落。模块的非接触读卡区域对应PCB板上的净空区,这个区域没有布置任何金属元器件,避免对射频读卡信号产生遮挡,净空区的尺寸刚好覆盖标准非接触IC卡的读卡感应范围,保证卡片在模块上方3-5cm的距离内就能完成稳定读卡,不会出现读卡盲区。在实际设备集成过程中,这类模块的安装位置需要远离设备内部的开关电源、电机等强电磁干扰源,安装时PCB板的读卡净空区和设备外壳内壁的距离控制在2mm以内,外壳对应位置不能使用金属材质,优先选用ABS、PC等工程塑料材质,保证射频信号可以顺利穿透外壳。

  模块的供电回路做了独立的滤波处理,USB供电进入板卡后先经过磁珠、滤波电容组成的滤波电路,再供给读卡芯片和SAM插槽,避免USB端口的电源纹波影响读卡稳定性,即使在供电电压有小幅波动的场景下,也能保证读卡功能正常运行。从结构建模的角度看,还原这个模块的时候需要重点关注各个元器件的实际高度、安装孔的精确位置、接口的伸出尺寸,这些参数直接影响到后续终端设备的外壳开孔、内部安装位的设计,如果建模时尺寸出现偏差,很容易导致装配时出现接口对位不准、安装孔错位、元器件和外壳干涉等问题,尤其是SAM插槽的插拔空间、USB接口的沉板深度,都是建模过程中需要反复核对的关键尺寸,不能只参考PCB的平面尺寸,必须结合各个元器件的实际封装尺寸做立体的装配校验。
