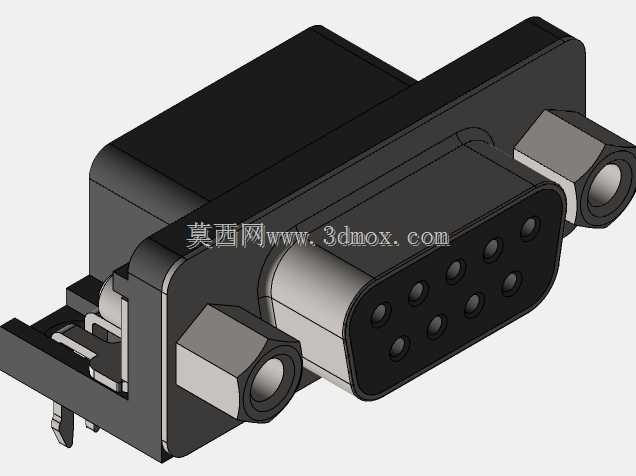

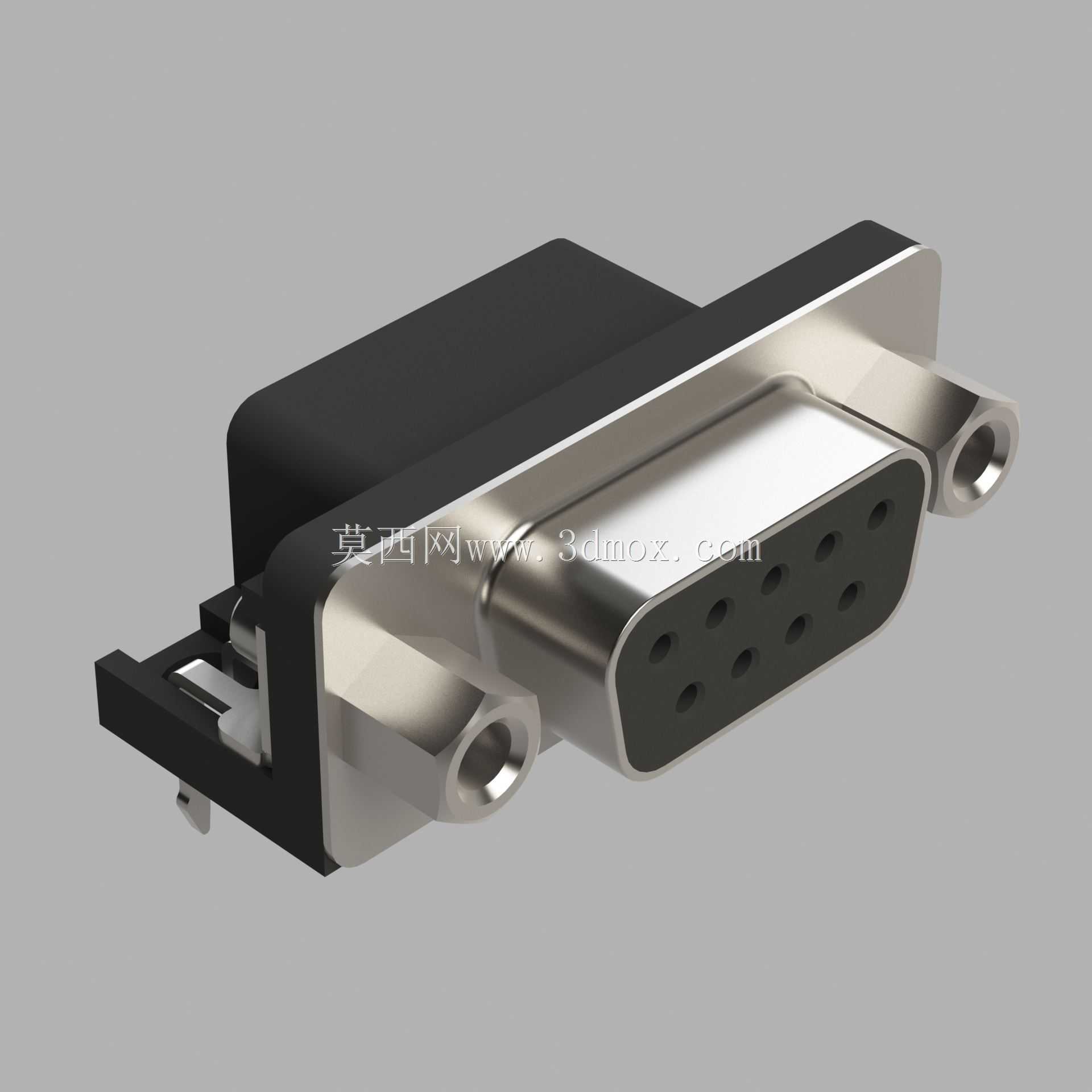

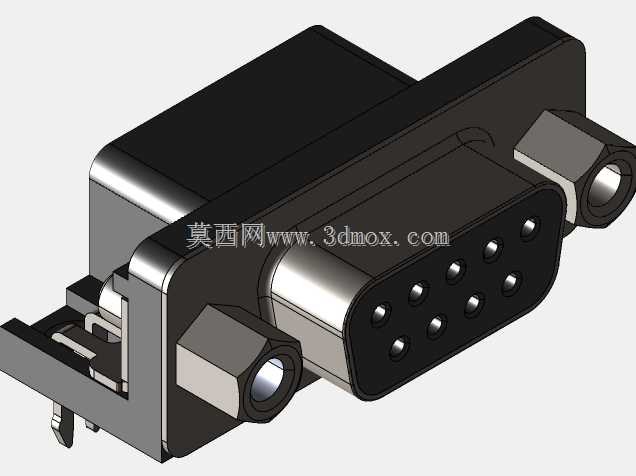

9针内螺纹D-SUB板载连接器结构

　　在工业控制板卡、老式串口通讯设备、测试仪器的内部板间连接场景里，这类9针内螺纹D-SUB插座是十分常见的互连部件，很多做设备电控改造、板卡复刻的结构工程师，在建模时经常需要还原这类接插件的精确安装尺寸，避免PCB焊接后出现外壳干涉、固定螺丝锁付错位的问题。从实际使用场景来看，这类插座主要承担RS232串行通讯的物理连接功能，相比无固定结构的排针排母，它两侧的内螺纹安装柱可以和公头外壳的固定螺丝配合，在设备存在振动、频繁插拔的工况下，依然能保证连接的可靠性，不会因为外力拉扯出现针脚接触不良、通讯中断的问题。

　　从结构设计的角度拆解，这个部件分为几个核心功能段：尾部是90度弯针结构，针脚间距严格遵循D-SUB连接器的标准间距，适配常规厚度的PCB板波峰焊工艺，弯针的折弯角度控制在90度±1度，焊接后插座主体和PCB板面保持平行，不会出现歪斜导致公头无法插入的问题；中间的金属屏蔽壳采用锌合金压铸成型，表面做镀镍处理，既可以提升外壳的抗锈蚀能力，也能起到电磁屏蔽的作用，减少外界电磁干扰对串口通讯信号的影响，屏蔽壳和黑色绝缘基座之间采用卡扣加过盈配合的方式固定，不需要额外打胶或者螺丝固定，组装效率更高；前端的插合面是黑色耐高温绝缘胶芯，9个针孔按照标准3排错位排布，胶芯的插合导向做了15度的倒角，公头插入时可以自动导正，不会出现针脚顶歪的情况；两侧伸出的安装耳上内嵌铜质内螺纹柱，螺纹规格为标准的4-40UNC英制螺纹，和常规D-SUB公头的固定螺丝完全适配，安装耳的平面度控制在0.1mm以内，锁付螺丝时不会因为安装面倾斜导致胶芯受力开裂。

　　做三维建模的时候，需要重点把控几个安装边界尺寸：首先是插座主体相对于PCB板面的总高度，这个尺寸直接决定了设备外壳上对应的串口开孔位置，如果高度尺寸偏差超过0.5mm，就会出现外壳装好后插座缩在壳内、公头无法完全插合，或者插座突出外壳太多、影响外观的问题；其次是两个安装柱的中心距，这个尺寸必须严格匹配标准值，否则设备外壳或者面板上的固定孔位会对不上，强行锁螺丝会导致插座针脚受力脱焊；还有尾部弯针的伸出长度和排布位置，要对应PCB封装的焊盘位置，建模时要预留焊接工艺间隙，避免针脚和焊盘错位导致无法焊接。另外，绝缘基座的侧边定位凸台尺寸也不能忽略，这个凸台是用来卡在PCB对应的定位孔里，过波峰焊的时候可以防止插座在高温下移位，保证焊接位置的精度。

　　在实际选型应用中，这种90度弯针板载的D-SUB插座，大多用在设备内部PCB板侧装、接口朝向设备外壳面板的场景，相比直针结构，它不需要额外的转接线缆，可以直接把接口固定在设备面板上，减少了线缆连接的故障点，也能节省设备内部的布线空间。设计时还要注意，金属屏蔽壳要预留接地焊片，焊接时和PCB的保护地接在一起，才能真正发挥电磁屏蔽的作用，很多新手建模时容易漏掉这个接地焊片的结构，导致实际打样后屏蔽功能失效，在强电磁干扰的工业现场容易出现通讯丢包的问题。另外，内螺纹柱的嵌装深度也要做足，保证螺丝锁入后有足够的啮合牙数，频繁插拔或者多次拆装螺丝时不会出现滑牙的问题，一般螺纹啮合长度不小于3mm，才能满足工业场景的耐用性要求。
