G2R系列双组触点小型功率继电器

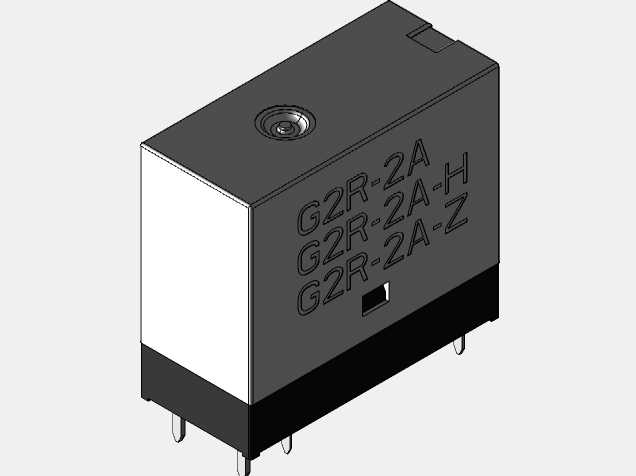

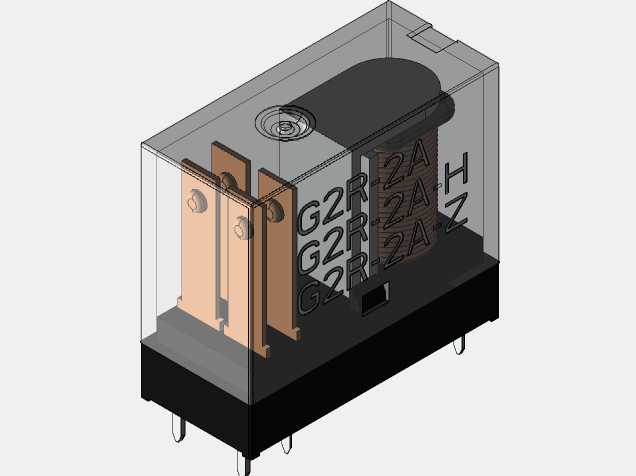

这款双组触点电磁继电器，是工控回路、自动化设备控制链路里常用的弱电控制强电转换器件，日常做设备选型时经常会碰到同规格不同封装的型号，建模时优先把安装边界、外部干涉尺寸做准，比还原内部线圈绕法更有实际工程意义。从实际使用场景来看，这类继电器常被用在PLC输出端扩展、小型电机启停控制、信号回路通断切换、低压配电回路的逻辑联锁环节，相比同体积的单触点继电器，它能同时独立控制两路回路，在空间紧凑的小型控制盒、分布式IO模块里能省出近一半的安装位，不用额外堆叠继电器座就能完成双回路的同步或独立通断。设计建模的时候，首先要卡准外形的三个核心尺寸：本体长度29mm、宽度13mm、高度25.5mm，这个尺寸直接决定了它能不能适配标准的8脚继电器插座，引脚的伸出长度、引脚间距必须和PCB封装、插座插孔完全对齐，不然实际装配时会出现插不进、焊盘错位的问题。透明外壳的建模要注意卡扣位置的细节，外壳和黑色底座的配合间隙控制在0.1mm以内，还原实际产品的装配公差，不会出现模型装配干涉的问题。内部的触点支架、铜质导片、线圈绕组的布局完全参照实物结构做还原，外壳表面印刷的型号标识位置和实物保持一致，方便做设备装配可视化的时候能快速识别器件型号。从功能特性来说，这款DPST-NO结构的继电器，两组常开触点各自独立，绝缘耐压满足工控场景的常规要求，THT直插的安装方式既可以直接焊在PCB板上，也能搭配配套插座做导轨安装，后期维护更换的时候不用拆焊，直接拔插就能完成替换。建模时特意把底部引脚的倒角、外壳顶部的定位凸台做了还原，这些细节在做整机装配干涉检查的时候很关键，比如继电器上方如果有线槽或者其他元器件，顶部的凸台高度如果没做对，就会出现实际装配顶到线槽的问题，很多新手建模容易忽略这些小结构，导致导出的工程图尺寸和实物有偏差。另外，透明外壳的半透明视觉效果也做了对应处理，能透过外壳看到内部的触点和线圈结构，做设备演示动画的时候，可以直观展示继电器吸合时触点的动作状态，不用额外做剖视就能看清内部动作逻辑，不管是做选型方案的三维演示，还是给学生做电气元件结构教学，这个模型的细节度都能满足使用要求。在做安装位设计的时候，还要注意继电器本体和周边器件的安全间距，尤其是高压回路使用时，触点侧和线圈侧的绝缘距离要留足，模型里标注的本体外形边界可以直接作为布局时的占位参考，不用再额外查手册核对安装空间，能节省不少结构布局的时间。
