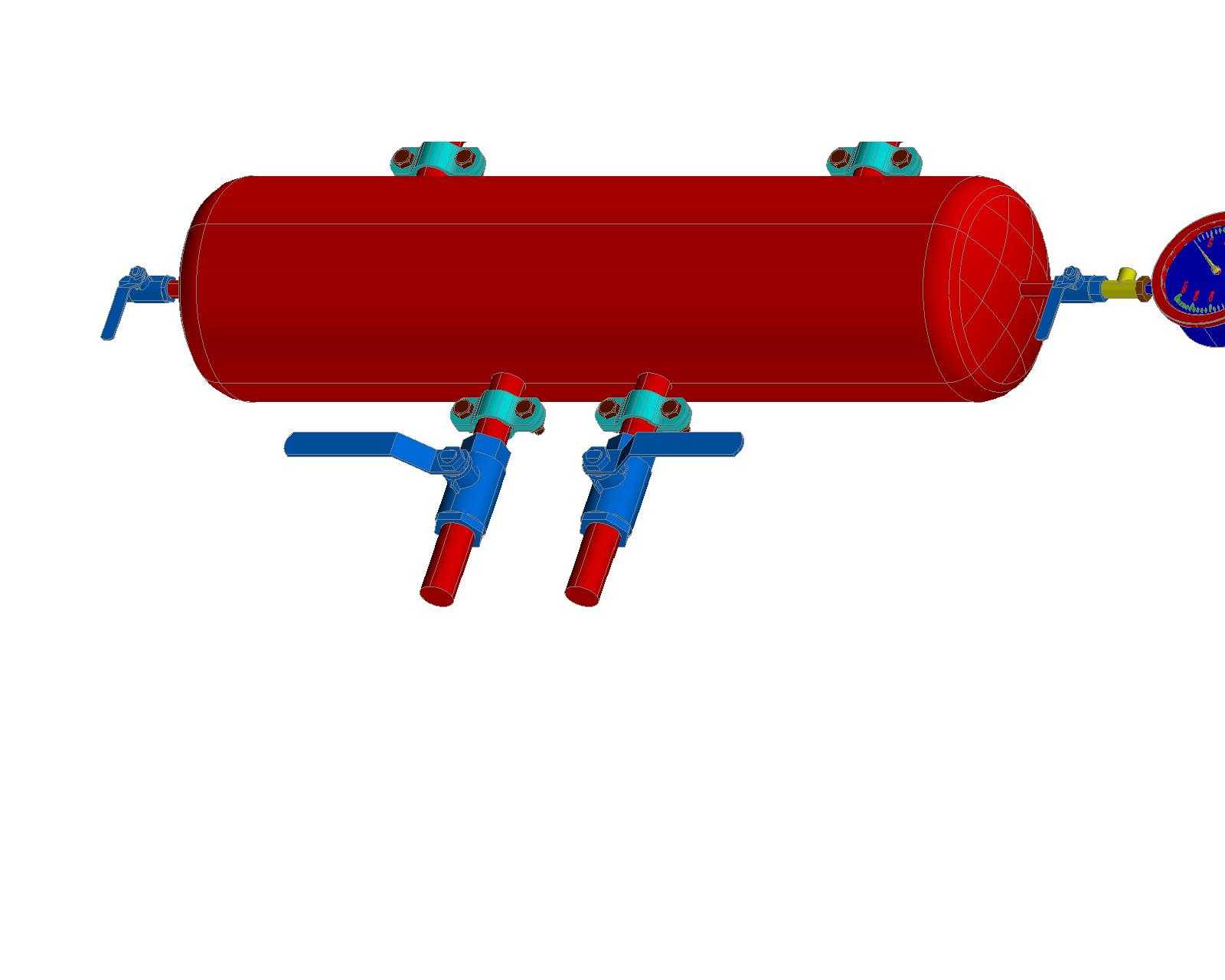

卧式带阀组压力表红色集分水器结构

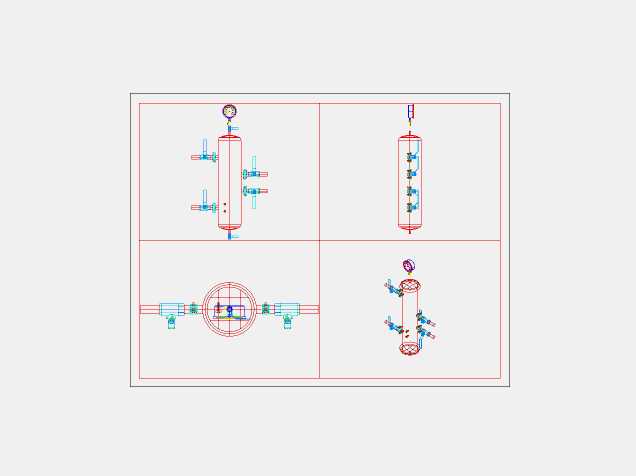

该装置属于流体管路系统中的介质分配与汇流核心部件，常见于民用采暖水循环系统、小型工业流体输送支路、实验室气路分配单元等场景，核心作用是将主干管路输入的单一介质流，均匀分配到多个下游支路中，也可反向将多支路回流介质汇流至主干管路，同时集成的阀组可独立控制各支路的通断与流量，端部配置的压力表可实时监测腔体内的介质压力，为系统运行状态判断提供直观数据支撑。从结构设计来看，主体采用卧式圆柱形承压腔体结构，腔体两端采用标准椭圆封头形式，相比平盖封头可有效降低承压状态下的应力集中系数，适配中低压流体输送工况的强度要求。腔体上的接口布局经过排布优化，顶部预留两组外接接口，可用于主干管路接入或者排气、测温元件安装；下部垂直布置两组带手柄的截止阀组，阀组与腔体采用螺纹加密封垫的连接形式，既保证连接强度，也便于后期阀件损坏后的快速更换维护；腔体端部一侧引出的支管依次连接截止阀与压力表，压力表的安装位置避开了介质直冲区域，可减少介质紊流对压力检测数值的干扰，提升读数准确性。设计过程中首先根据目标工况的额定流量确定腔体的通径与有效容积，避免腔体通径过小导致介质流速过快产生压损过大、管路振动的问题，也避免通径过大造成材料浪费与安装空间占用冗余；各支路接口的间距设置充分考虑了安装操作空间，手柄转动范围内无结构干涉，手动操作阀门时无需额外工具即可完成开度调节。安装边界方面，该装置可通过顶部接口配套的支架固定在墙面或者设备机架上，安装时需保证腔体处于水平状态，避免内部介质沉积或者压力表出现测量偏差；各支路接口的连接尺寸采用通用管路标准规格，可直接对接市面常见的镀锌管、PPR管或者金属软管，无需额外定制转接头；整体结构无突出的尖锐棱角，外表面做防锈涂覆处理，适配潮湿、多尘的普通安装环境，日常维护仅需定期检查阀组密封处是否存在渗漏、压力表数值是否处于正常区间即可，阀件的易损密封件可单独更换，无需整体拆解腔体，大幅降低后期运维成本。
