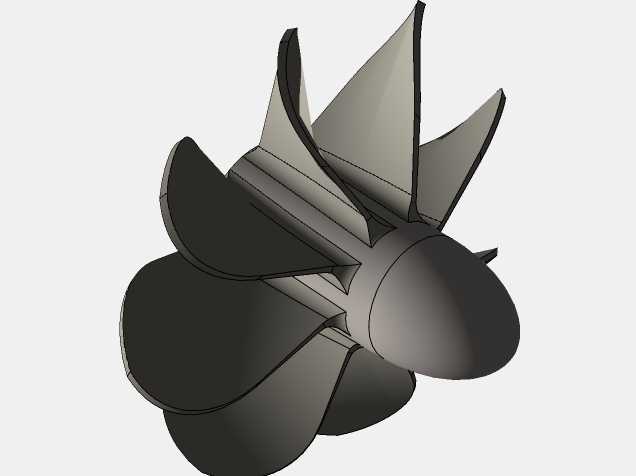

十叶花瓣式轴流风轮结构设计

这类多叶式风轮结构，常被应用在小型通风散热、桌面循环送风、小型设备风冷排热的场景中，区别于常规3叶、5叶的高速螺旋桨，十片叶的布局能在较低转速下实现更均匀的出风覆盖，降低单叶切割气流产生的脉动噪音，适合对运行静谧性有要求的民用送风、小型电子设备散热工位。从实际功能来看，该风轮依靠中心轮毂与驱动电机输出轴配合，将电机的旋转扭矩转化为轴向的气流推力，叶片的曲面弧度经过流体逻辑优化，在旋转过程中能顺滑引导气流沿轴向推进，避免叶尖位置产生明显的气流涡旋，减少动能损耗。设计过程中，首先要确定中心轮毂的安装尺寸，轮毂内孔需匹配常用小型驱动电机的输出轴径，轮毂外壁做圆滑过渡处理，避免与叶片根部连接位置出现应力集中，长期旋转工况下不会出现根部断裂的问题。叶片采用等宽渐变的水滴形轮廓，从根部到叶尖的厚度逐步减薄，叶尖做圆弧收边处理，既降低旋转过程中的空气阻力，也能避免叶尖剐蹭周边护网结构。安装边界上，风轮整体的径向尺寸适配常规小型风扇的护网内径，轴向厚度控制在较薄的区间，不会占用过多的设备内部安装空间，与后方电机、前方导流罩的预留间隙控制在安全范围内，旋转过程中不会与周边结构产生干涉。叶片的曲面扭角从根部到叶尖做线性变化，匹配低转速下的气流攻角，在相同转速下能获得比少叶结构更大的送风量，同时出风的紊流度更低，吹送的气流更柔和，不会产生生硬的风感。在结构强度校核上，叶片与轮毂采用一体化连接设计，材料选用常用的ABS或PP注塑材质时，能满足长期连续旋转的结构强度要求，不会因为离心力作用出现叶片变形、偏移的问题，整体动平衡特性更优，装配后不需要做过多的动平衡校正就能平稳运行。这类风轮结构也可根据实际安装需求，调整轮毂内孔的键槽、定位螺丝孔位置，适配不同规格的驱动电机，也可通过调整叶片的扭角参数，匹配不同转速、不同风压要求的使用场景，比如设备内部的排风散热场景，可适当增大叶根位置的扭角，提升出口风压，强化排热效果。
