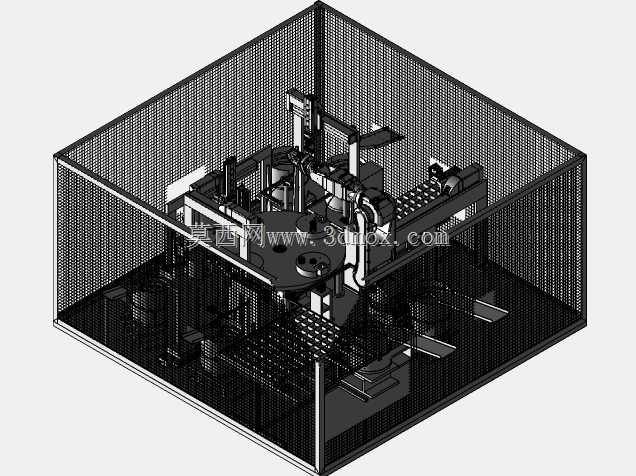

带安全防护网的六轴机器人上下料工作站

这套集成式作业单元主要面向3C电子小零件、精密五金件的批量上下料与工位转序场景，在小型零部件加工、装配产线中可替代人工完成重复取放动作，适配冲床、小型加工中心、装配专机的工位衔接需求，能在紧凑的车间占地内完成多工序流转作业。整体单元外围采用全封闭铝型材框架搭配钢丝防护网，将所有运动部件封闭在防护空间内，避免人员误入运动干涉区触发安全风险，防护网预留检修门位置可兼顾日常维护的进出需求，整体安装边界控制在小型产线工位可容纳的尺寸范围内，不需要额外开挖地基，直接通过膨胀螺栓固定在平整水泥地面即可完成部署。单元核心执行部件采用六轴工业机器人，臂展覆盖范围内布置多工位转盘、碗式喂料器、出料输送位，其中多工位转盘采用间歇式分度结构，可同时承载4-6个工装夹具，配合机器人的动作节拍完成工件在不同加工工位的转序，每个转盘工位都设置定位销与夹紧结构，保证工件放置的重复定位精度满足加工或装配要求。碗式喂料器负责零散小工件的自动排序出料，通过振动排序将杂乱工件按统一姿态输送到取料位，机器人末端搭载真空拾取组件，采用小型真空发生器配合硅胶吸嘴，可适配表面平整的小型工件取放，避免夹爪取料对工件表面造成划伤，真空回路设置压力检测元件，取料失败时可自动触发补料动作，不会出现空工位流转的情况。设计过程中优先考虑各部件的运动干涉校验，六轴机器人的运动轨迹提前做仿真模拟，确保在最大速度运行时不会与转盘、喂料器、防护网框架发生碰撞，各部件的安装底座都采用可调式地脚结构，现场部署时可根据实际对接设备的高度微调单元水平与工位高度，不需要重新加工安装底座。气路与线路全部采用拖链内置布线，沿防护网框架与设备底座排布，避免线路外露被运动部件剐蹭，单元的控制电柜布置在防护网外侧的边角位置，操作面板设置在防护网入口旁，方便操作人员调试参数与触发启停动作，整体布局将维护频率较高的喂料器、过滤杯等部件布置在靠近检修门的一侧，日常补料与维护不需要进入防护网内部即可完成，减少停机维护的时间消耗。
