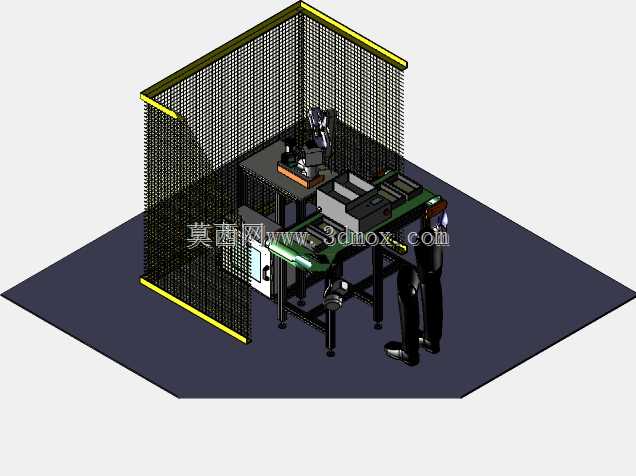

带安全防护围栏的五自由度拾取放置工作站

　　这套拾取放置作业单元，核心采用五自由度关节型执行机构，适配3C电子小件、五金冲压件、注塑成型件的工序间转移动作，常见于精密零部件生产线的上下料工位，替代人工完成重复性高、定位一致性要求严的取放作业，可衔接冲床、注塑机、检测工位、料盘周转区等多个工序节点，减少人工反复取放带来的定位偏差与疲劳损耗。从布局设计来看，整套单元采用L型安全围网做物理防护，围网底部与地面安装面通过膨胀螺栓固定，围网高度适配站立操作人员的安全防护高度，顶部做黄黑警示包边处理，避免人员误闯入作业半径范围引发安全风险；围网预留的操作开口正对人工上料位，操作人员仅需在围网外完成待加工料盘的补料、成品料盘的取走，无需进入机器人作业区间，兼顾操作便利性与作业安全性。

　　执行机构的安装基座固定在单元中部的钢结构台架上，台架采用工业铝型材搭配碳钢方管焊接框架做支撑，台架台面预留了工装夹具、料道、定位块的安装T型槽，可根据不同加工件的外形调整定位治具的安装位置，无需重新加工台架台面，适配多品种小批量的生产切换需求。五自由度的关节配置，相比六轴机型减少了一个末端旋转自由度，针对平面类、规则盒体类工件的拾取放置场景，完全可以覆盖作业范围内的所有取放点位，同时降低了运动控制的复杂度，减少关节冗余带来的累计定位误差，重复定位精度可满足大部分精密小件的转序要求；执行机构末端可搭配真空吸盘、夹指气缸等不同执行端，根据工件材质、重量、外形做快速更换，更换接口采用标准快换接头，气路与信号接口集成设计，

　　切换末端执行件时无需逐根接气接线，缩短换型调试时间。台架侧方集成了气动控制元件的安装位，电磁阀组、气源处理三联件、调压阀均内置在台架侧封板内，侧封板预留散热格栅与检修门，日常维护时仅需打开侧门即可完成气路检查、滤芯更换、阀组调试，无需拆解台架主体结构。单元的作业半径覆盖围网内的三个功能区：靠近围网转角的位置是机器人待机与原点复位位，台架中部是工件定位与中转位，靠近人工操作口的位置是料盘堆叠上下料位，三个区域的点位排布经过运动轨迹仿真验证，机器人运动过程中不会与台架、围网、料道发生干涉，所有运动路径均设置了安全过渡点，避免高速运动时的轨迹突变带来的振动。安装边界方面，整套单元的地面安装尺寸适配标准车间工位的占地空间，

　　无需深挖地面做基础预埋，仅需将底部的可调支撑脚调至水平即可完成安装，地面承重要求满足常规工业厂房的楼板承重标准，可直接布置在生产线旁的空余工位，也可多台单元并排布置组成多工序转序线，适配不同产能的生产线布局需求。在实际生产应用中，这类单元可24小时连续运行，相比人工取放的作业效率提升40%以上，同时避免了人工接触高速运转加工设备的安全风险，针对重量在5kg以内的小型工件，可稳定完成从料盘取件、定位台定位、加工设备上下料、成品放回料盘的全流程动作，无需人工干预；针对不同批次的工件，仅需重新示教取放点的位置坐标、调整末端执行件的夹持参数，即可快速切换生产品种，换型时间控制在30分钟以内，适配柔性生产的需求。设计过程中，所有钢结构件的焊缝均做去毛刺打磨处理，围网的网孔尺寸符合安全防护距离标准，不会出现人员肢体伸入作业区的风险；气路管线全部采用拖链内置布置，避免机器人运动过程中管线拉扯、磨损，延长管线使用寿命；所有电气接线均采用端子排分色标识，后期排查故障时可快速对应点位，减少停机维护时间。台架的高度适配操作人员站立作业的操作高度，人工补料时无需弯腰或抬臂过高，降低长时间操作的疲劳感；料盘定位位设置了可调挡块，可适配不同尺寸的标准料盘，无需更换料盘定位治具即可兼容多种规格的周转料盘。
