台锯用柔性木板压紧固定夹具结构

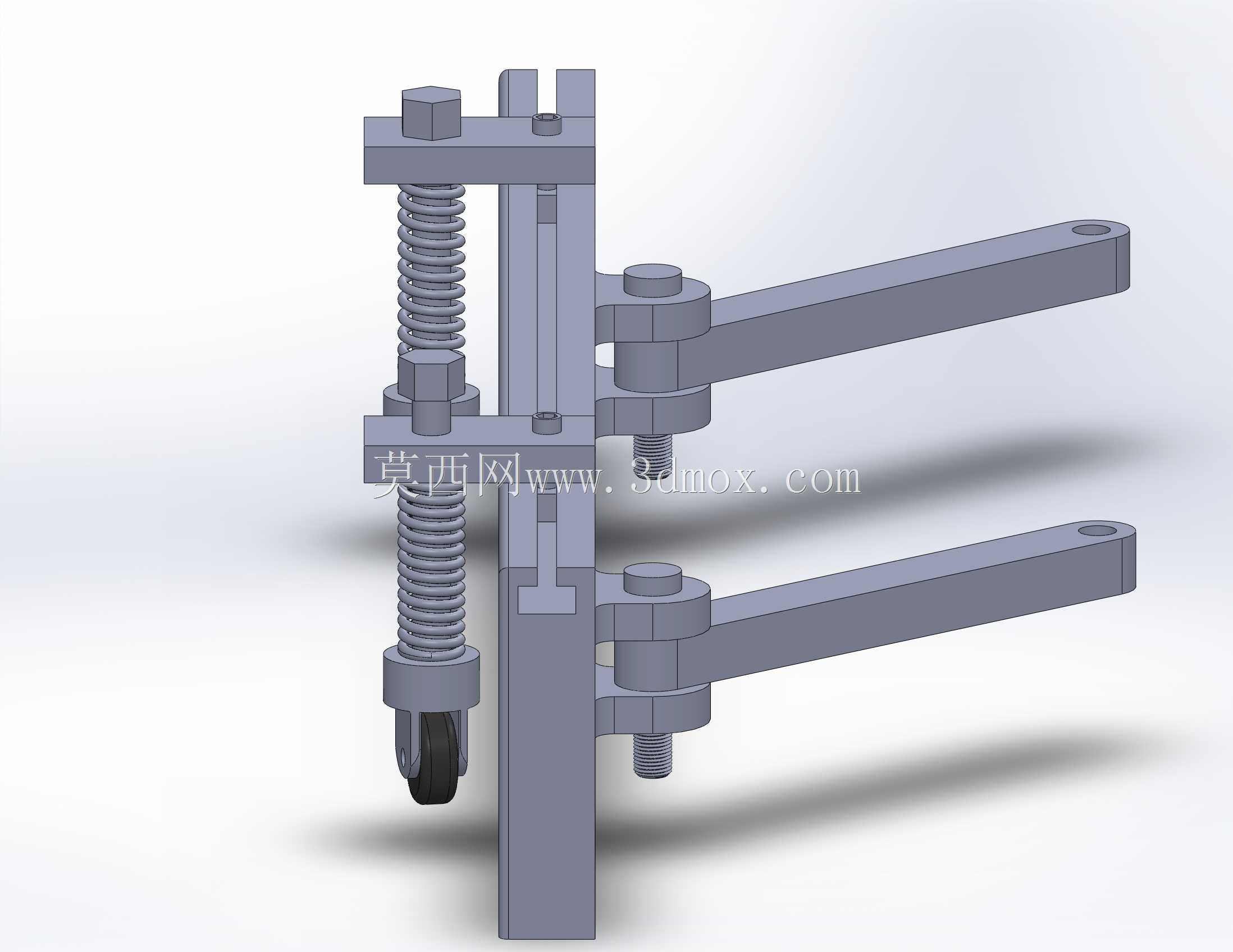

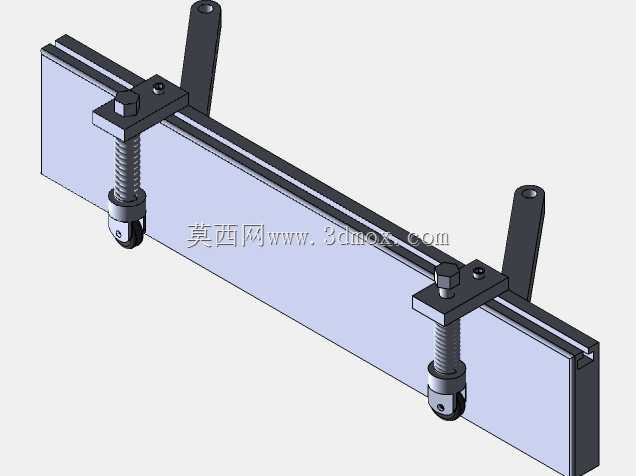

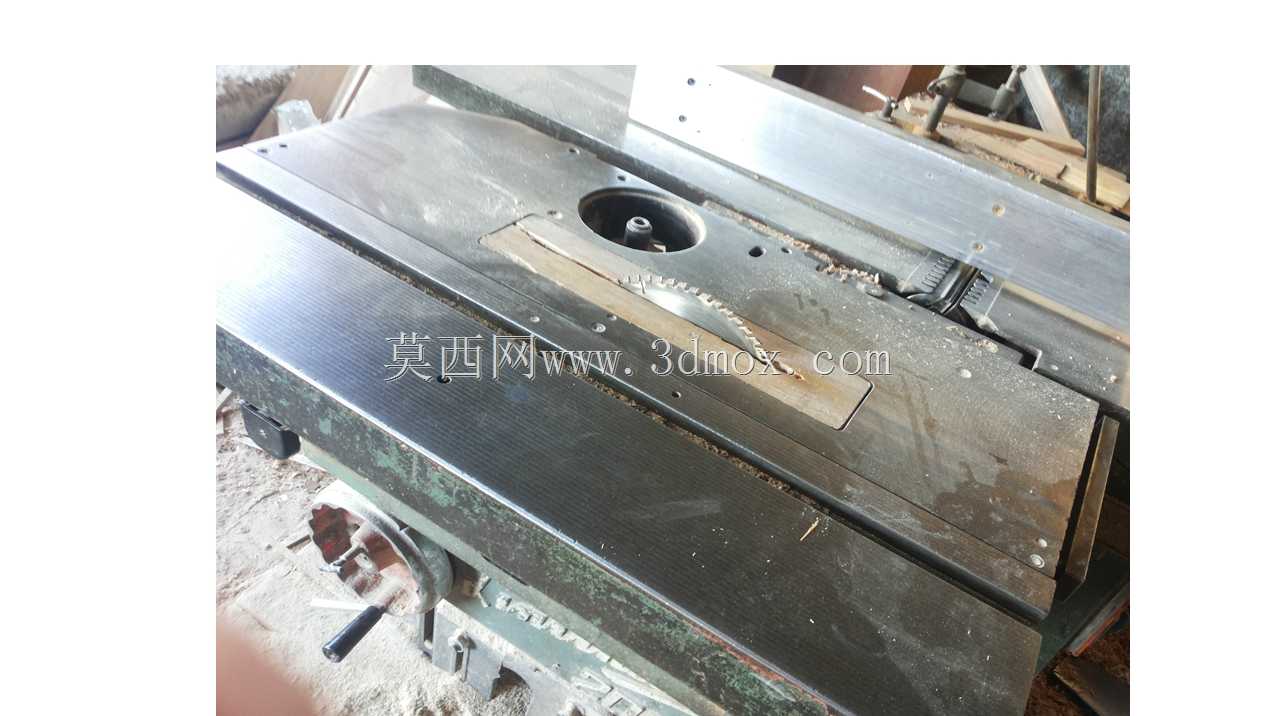

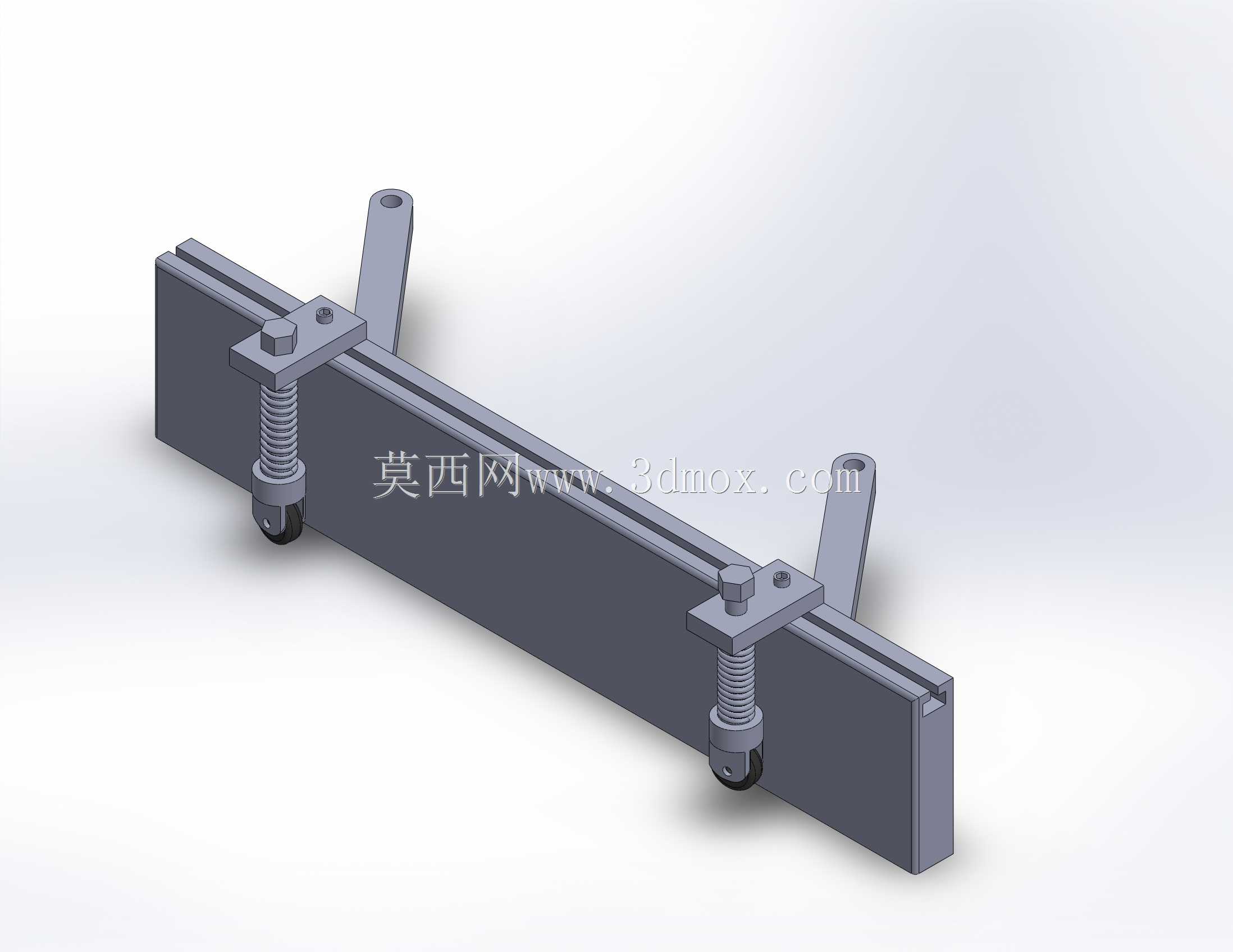

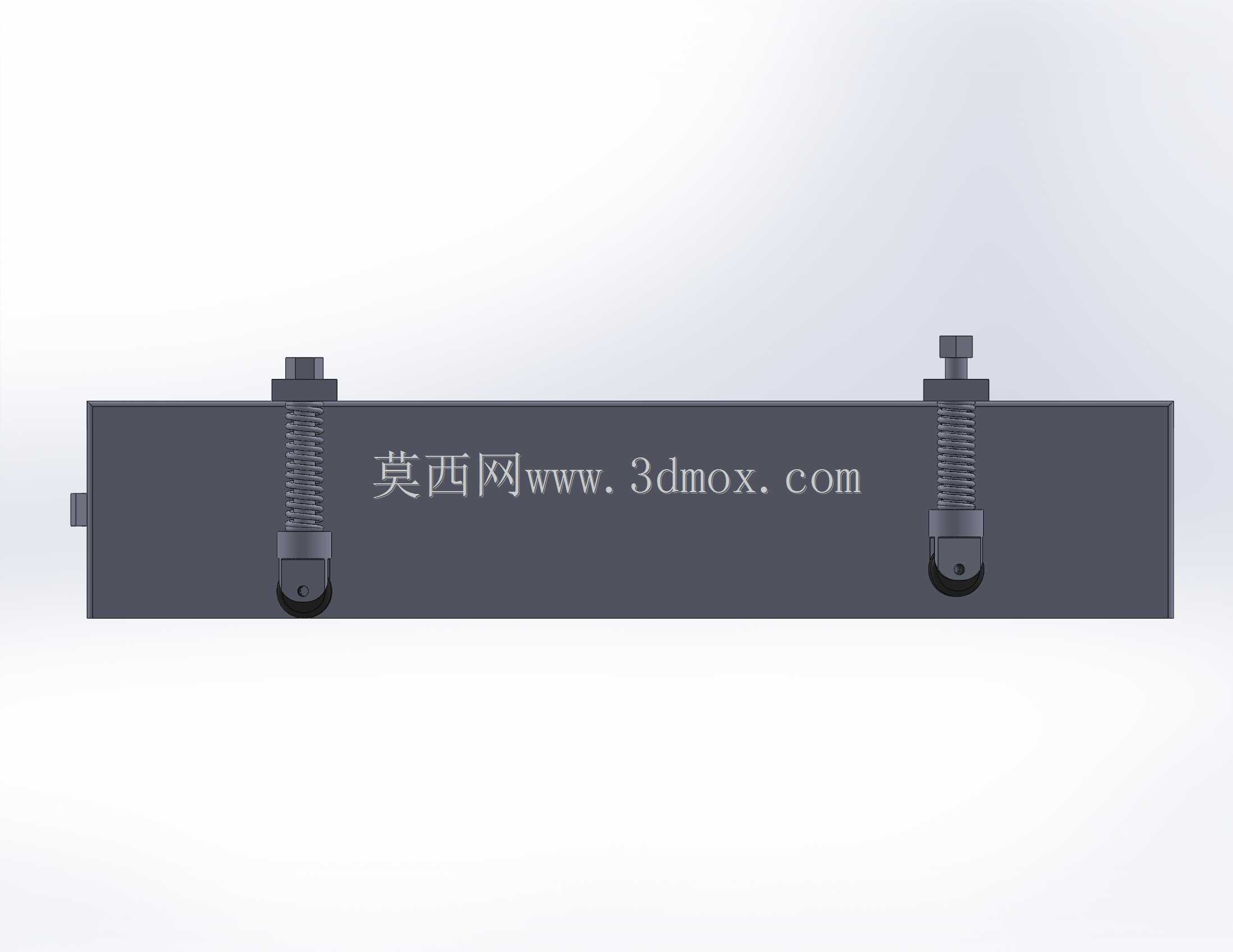

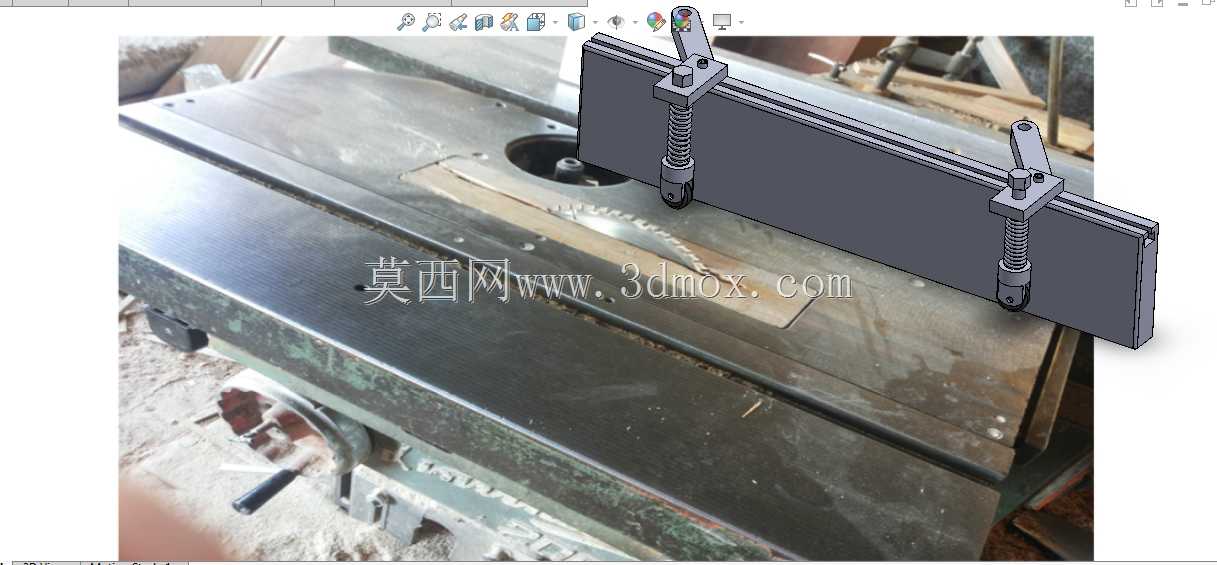

在木工开料、修边的台锯加工作业场景中，木料进给时的翘动、跑偏一直是影响加工精度与操作安全的核心痛点，这款柔性木板固定器正是针对台锯作业的实际痛点开发的压紧辅具，可直接适配常规台式圆锯机的工作台面安装使用。从结构设计逻辑来看，整套固定器采用跨梁式安装布局，两根带弹簧预紧的压脚组件通过可滑动的锁紧座固定在横向压梁上，压梁两端的固定夹可快速卡装在台锯工作台的侧边导轨上，不需要对原有台锯结构做打孔改造，安装边界可适配市面上多数工作台宽度在600-800mm区间的轻型台锯，压脚的横向滑动行程可覆盖0-500mm的木料宽度范围，能满足常规实木条、人造板材的开料压紧需求。压脚组件的弹簧预紧结构是整套设计的核心，区别于传统刚性压块的硬接触固定，弹簧提供的柔性下压力可根据木料厚度的微小偏差自动补偿压紧量，当木料表面存在0-5mm的厚度差、或是局部存在轻微木节凸起时，压脚可始终保持稳定的下压力，不会出现刚性压料导致的木料卡滞、或是压痕过深损伤木料表面的问题。压脚底部采用圆弧过渡的硬质合金接触头，既可以减少木料进给时的滑动阻力，又能避免尖锐边角刮伤木料的精加工表面。实际作业过程中，操作人员只需要将待切割木料推送至锯片切削位置前，调整两个压脚的位置对准木料两侧非切削区域，锁紧滑动座后即可依靠弹簧压力自动压住木料，进给过程中不需要操作人员手动按压木料靠近锯片的区域，可有效避免木料回弹、锯片打飞料的安全隐患，同时恒定的压紧力可以减少木料切削过程中的振动，让锯切端面的平整度更高，减少后续砂光工序的加工余量。从人体工程学角度考量，压梁的安装高度预留了足够的操作空间，压脚的锁紧手柄采用偏心锁紧结构，操作人员只需要单手扳动即可完成压脚的位置锁定与释放，调整单件木料的装夹时间不超过10秒，相比传统的螺栓压板式固定方式，可减少60%以上的装夹辅助时间，尤其适合小批量多规格的木工件加工作业。整套结构的受力路径经过优化，横向压梁采用矩形截面的型钢材质，可承受最大200N的压紧反力，长时间使用不会出现压梁弯曲变形的问题，弹簧的预紧力可通过顶部的调节螺母调整，针对不同硬度的木料可灵活设置压紧力度，切割软质松木、杉木时可适当调小压力避免压痕，切割硬质橡木、人造密度板时可调大压力防止木料跳动。
