精密万向传动接头结构设计方案

项目分类:3D模型 发布时间:2021-09-07 ID:262583
  • 精密万向传动接头结构设计方案
  • 精密万向传动接头结构设计方案
  • 精密万向传动接头结构设计方案
  • 精密万向传动接头结构设计方案
  • 精密万向传动接头结构设计方案
  • 精密万向传动接头结构设计方案
  • 精密万向传动接头结构设计方案
  • 精密万向传动接头结构设计方案
  • 精密万向传动接头结构设计方案
  • 精密万向传动接头结构设计方案
  • 精密万向传动接头结构设计方案
  • 精密万向传动接头结构设计方案
  • 精密万向传动接头结构设计方案
  • 精密万向传动接头结构设计方案
  • 精密万向传动接头结构设计方案
  • 精密万向传动接头结构设计方案
  • 精密万向传动接头结构设计方案
  • 精密万向传动接头结构设计方案
  • 精密万向传动接头结构设计方案
  • 精密万向传动接头结构设计方案
  • 精密万向传动接头结构设计方案
  • 精密万向传动接头结构设计方案

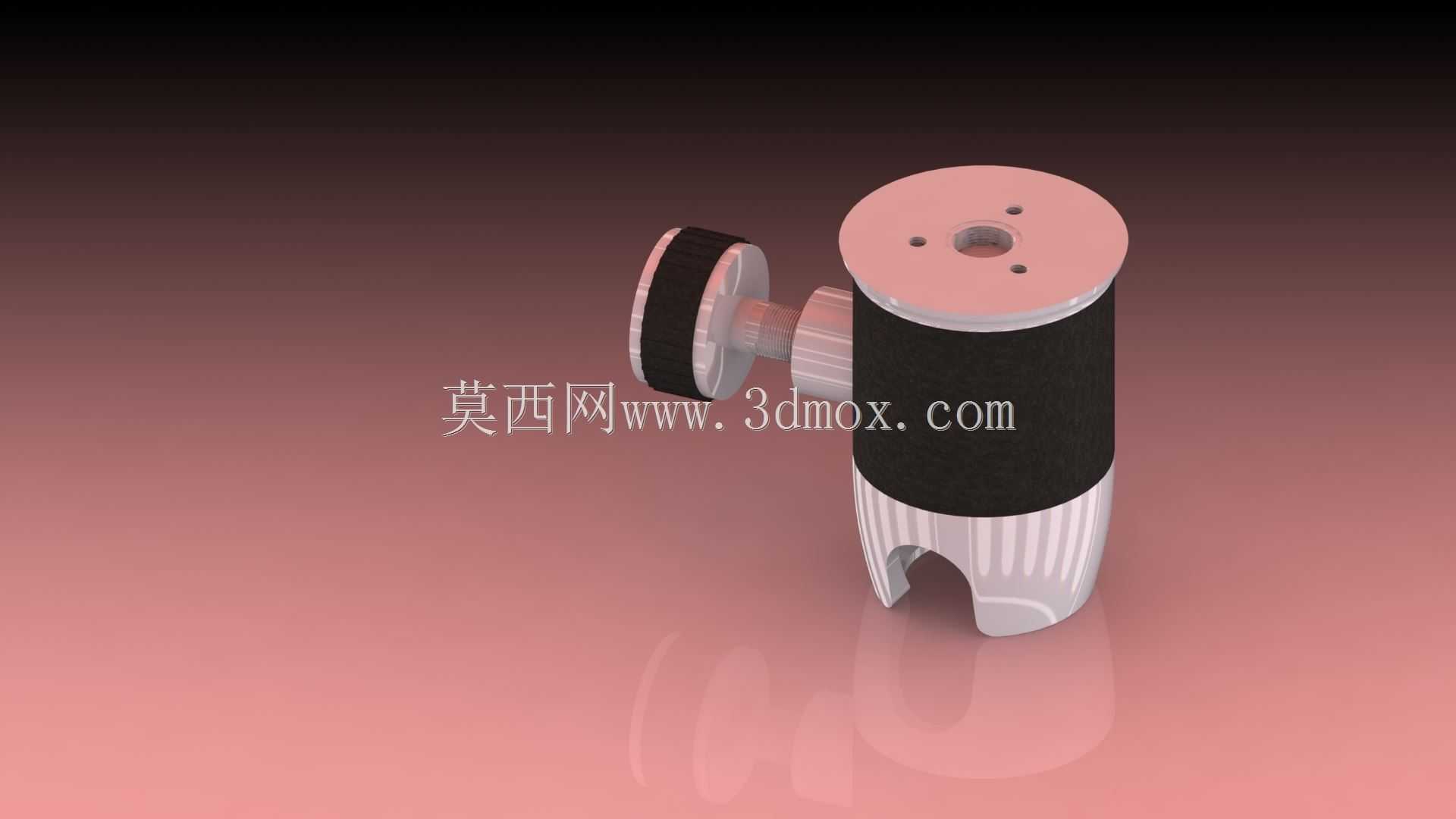

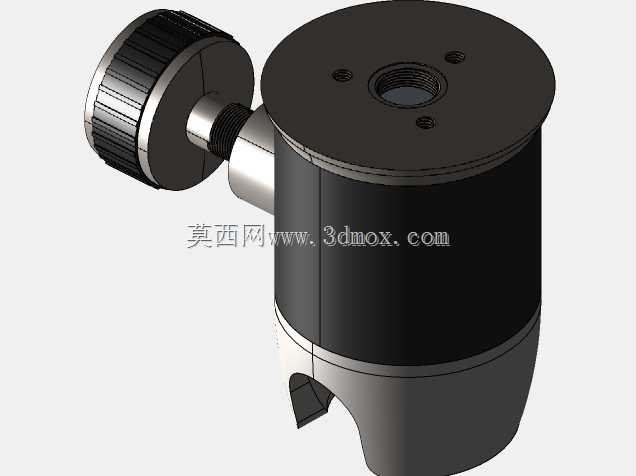

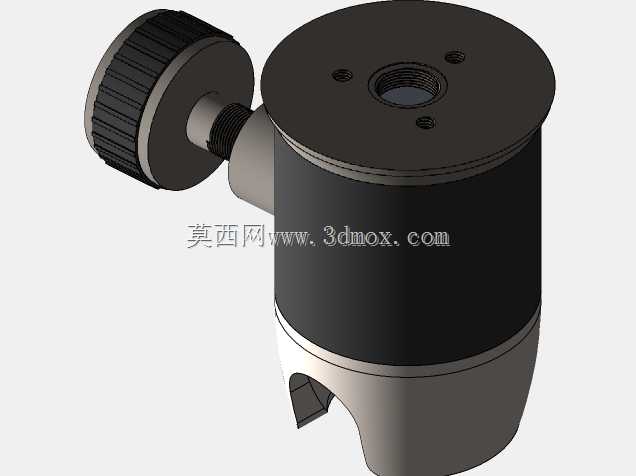

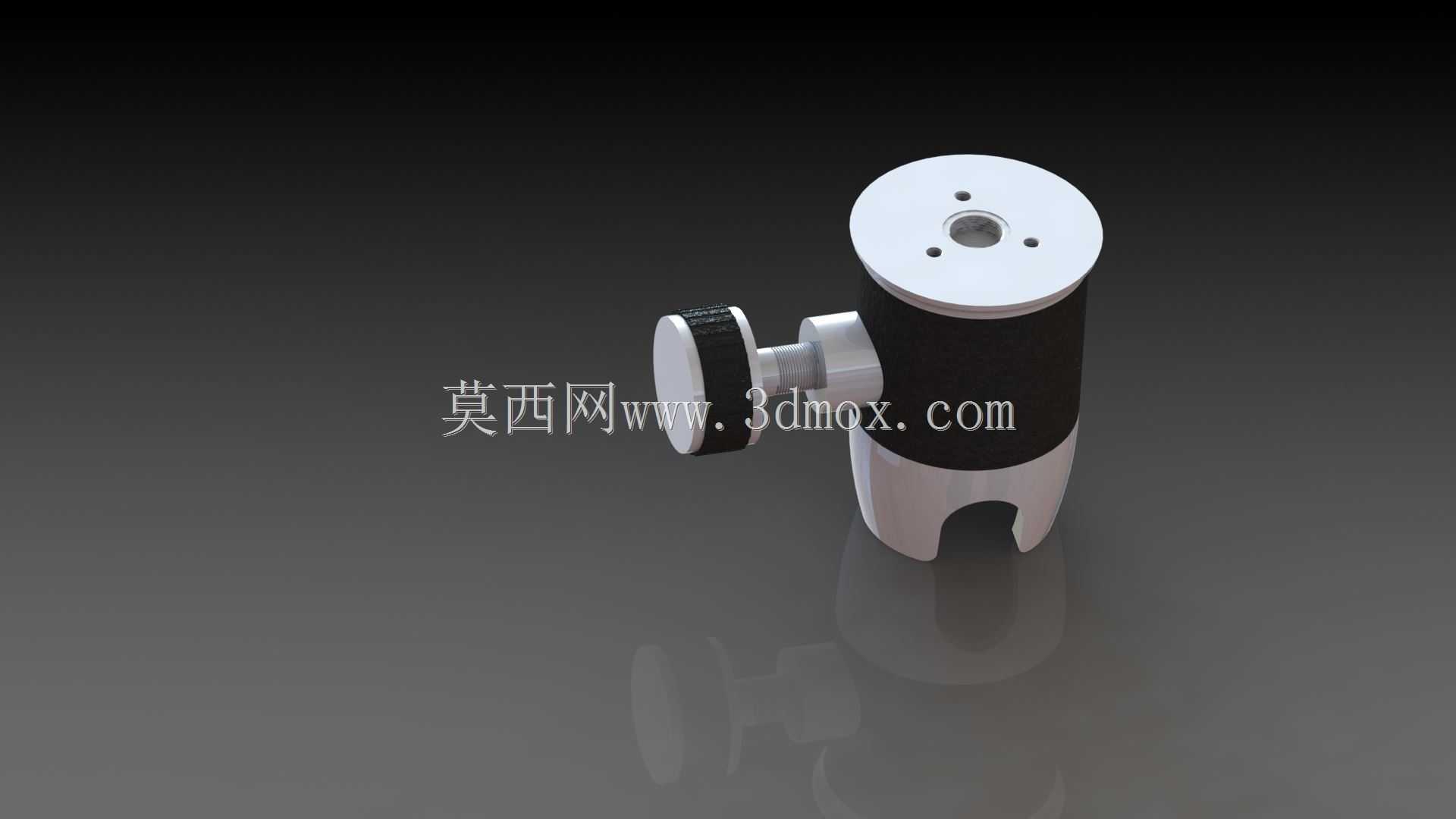

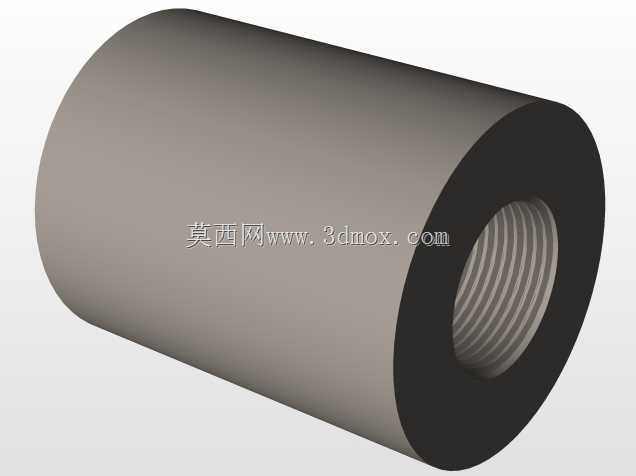

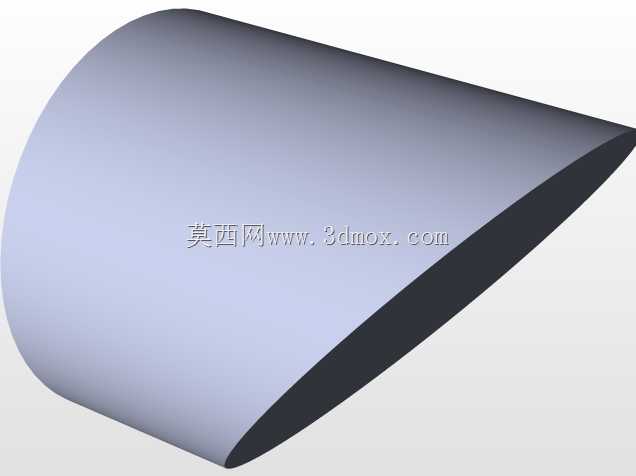

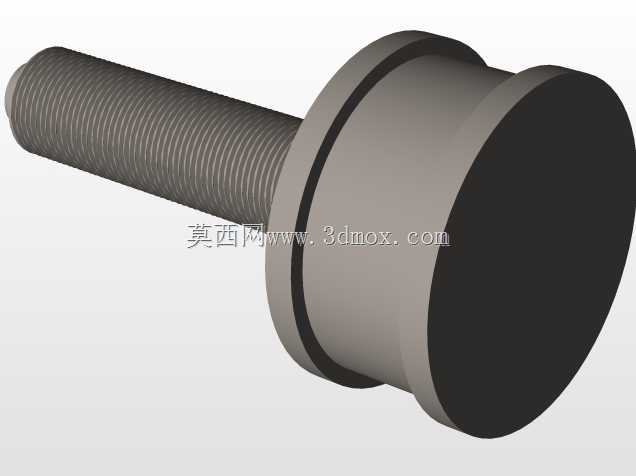

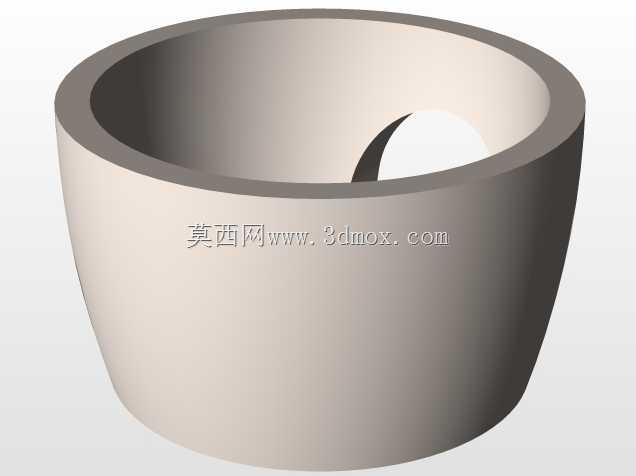

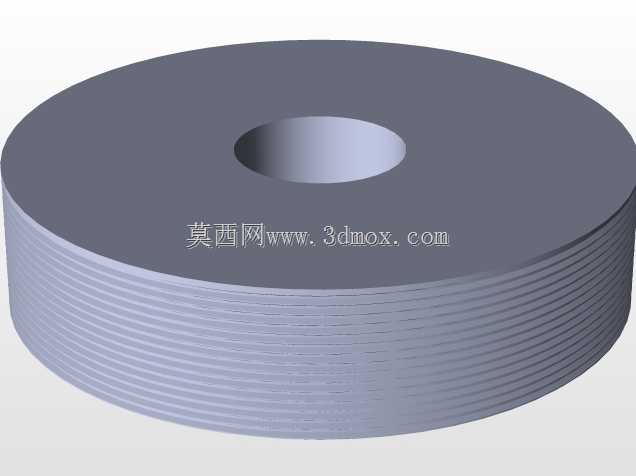

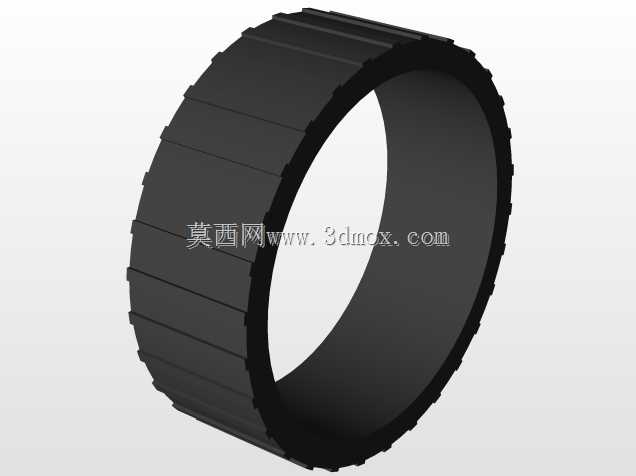

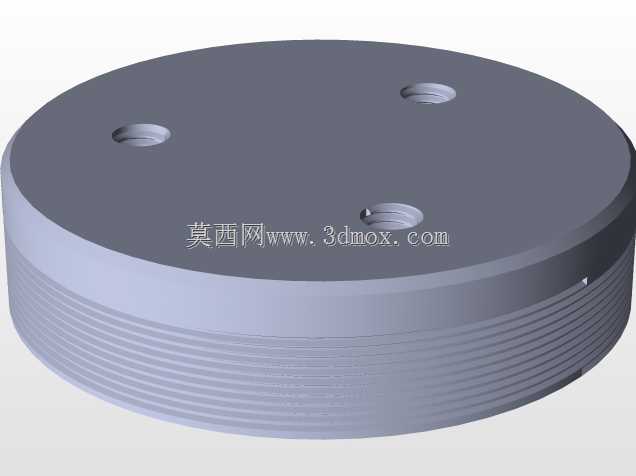

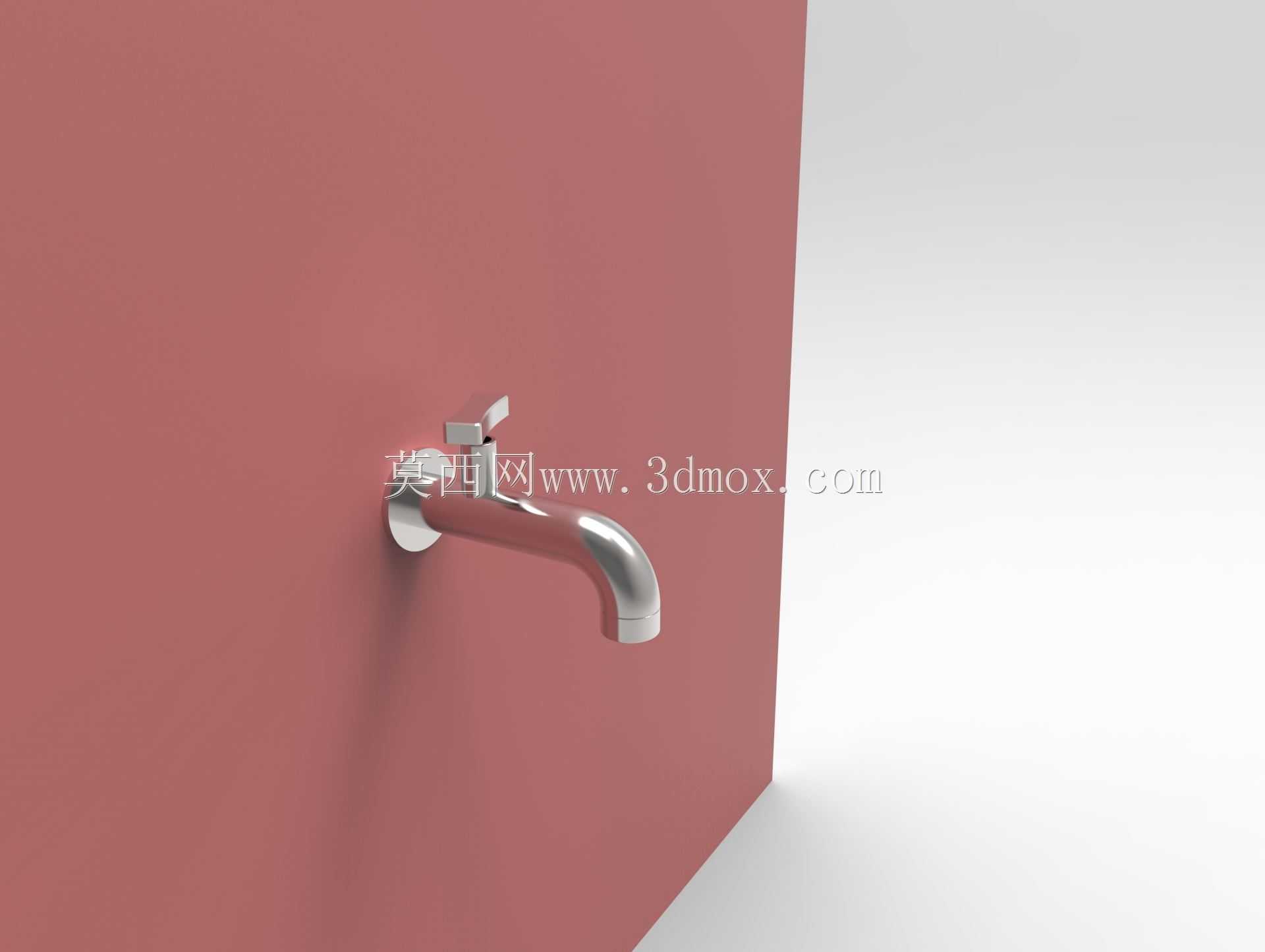

这类万向传动接头主要应用在存在轴线夹角偏差的动力传递场景中,常见于小型精密传动设备、轻工机械的进给机构、自动化生产线的辅助动力传输单元,也可适配部分检测设备的角度调节传动链路,能够在两轴存在一定角度偏移的工况下稳定传递扭矩,补偿安装过程中产生的同轴度误差,避免刚性连接带来的轴系憋劲、轴承异常磨损问题。从结构设计来看,该接头采用分体式组合结构,主体筒身作为扭矩传递的核心载体,侧壁的侧接轴通过球铰配合结构实现角度偏转功能,端盖位置预留的四个均匀分布的安装孔,用于和动力输入端的法兰盘完成锁紧固定,安装孔的孔位公差按照IT7级精度设计,能够保证装配后端面跳动控制在0.02mm以内,避免高速转动时产生动平衡偏差。筒身下部的开槽结构是为了适配输出端的快装连接需求,安装时无需额外拆卸端盖,直接将输出轴的卡接端对准槽位推入即可完成初步定位,配合侧面的锁紧结构能够快速完成装拆,适合需要频繁更换传动末端执行件的工位使用。设计过程中优先考虑了传动过程中的间隙补偿能力,球铰配合面预留了合理的配合间隙,既能够保证偏转过程无卡滞,又能将空程回程误差控制在0.5度以内,满足精密传动场景的精度要求。外形尺寸方面,主体筒身的外径控制在适配常规20-30mm轴系的安装范围,侧接轴的中心高与主体轴线保持垂直,安装时需要预留至少15mm的侧向空间,避免偏转过程中与周边机架结构产生运动干涉。筒身中部的防滑包覆结构,除了提升手动调试时的握持摩擦力,也能够在一定程度上吸收传动过程中产生的高频微振动,降低振动向相邻安装构件的传递。在实际选型应用时,需要注意该结构的额定传递扭矩范围,适配的工况转速不宜超过1500rpm,适合中低载荷的精密传动场景,若用于重载传动场景则需要对球铰配合面做硬化处理,提升接触疲劳强度。整体结构没有采用复杂的异形曲面,所有加工特征都适配常规的车削、铣削加工工艺,不需要特殊的定制刀具,加工成本可控,同时装配环节没有过盈配合的压装工序,普通装配工人借助常规内六角扳手即可完成整机组装,后期维护时仅需定期在球铰配合面涂抹润滑脂,就能保证长期运行的顺畅性。
