剪叉式汽车升降承载支撑机构结构设计

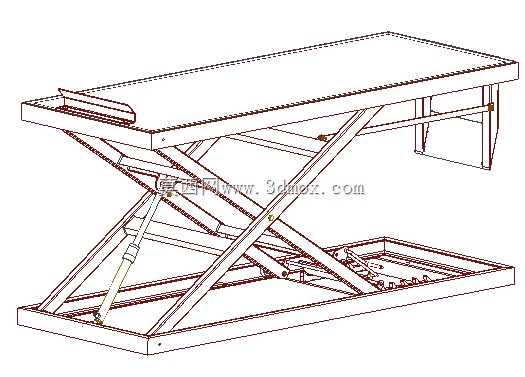

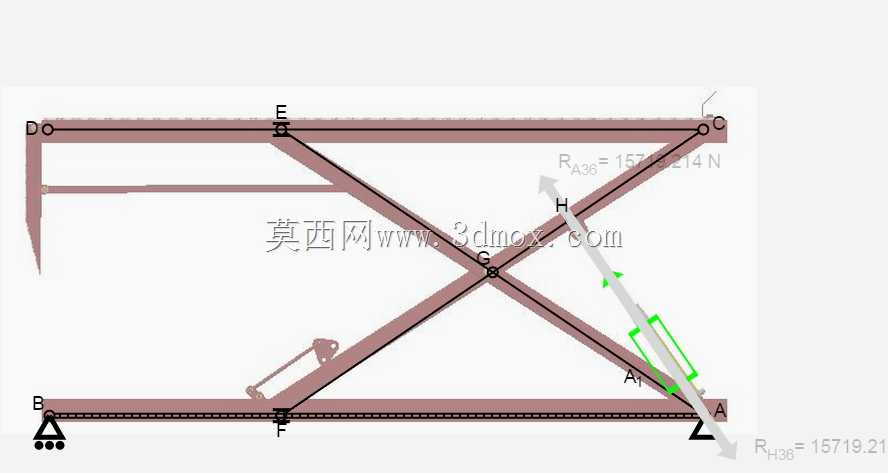

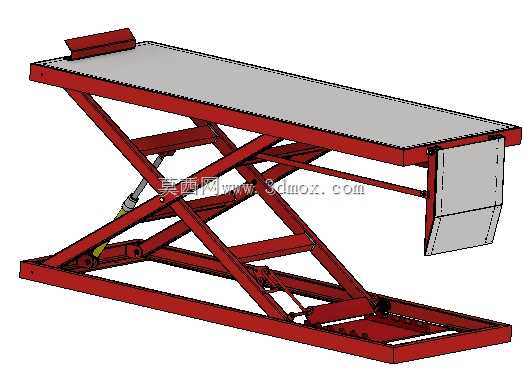

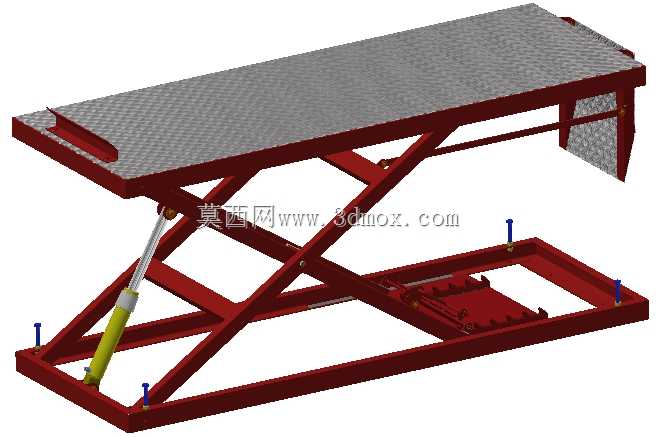

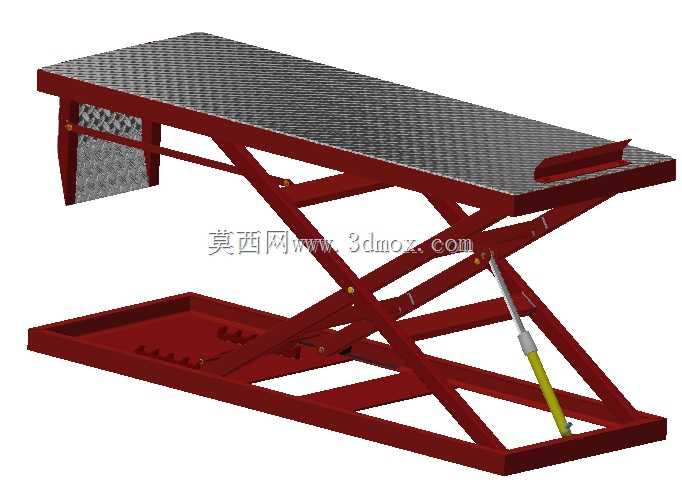

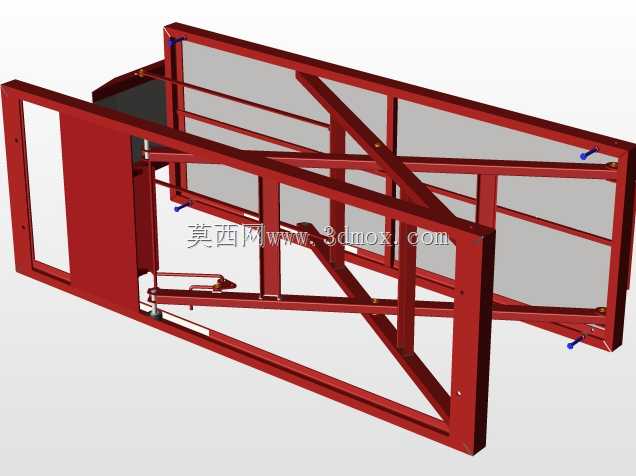

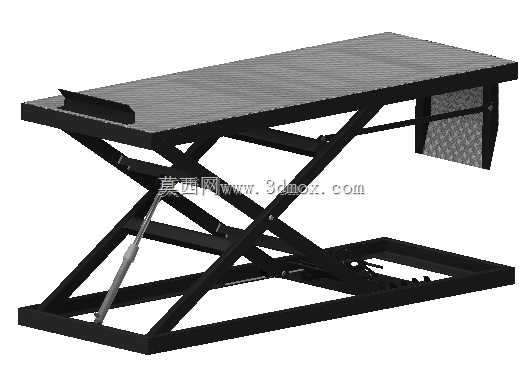

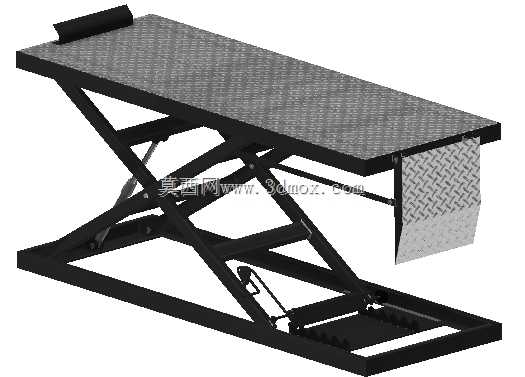

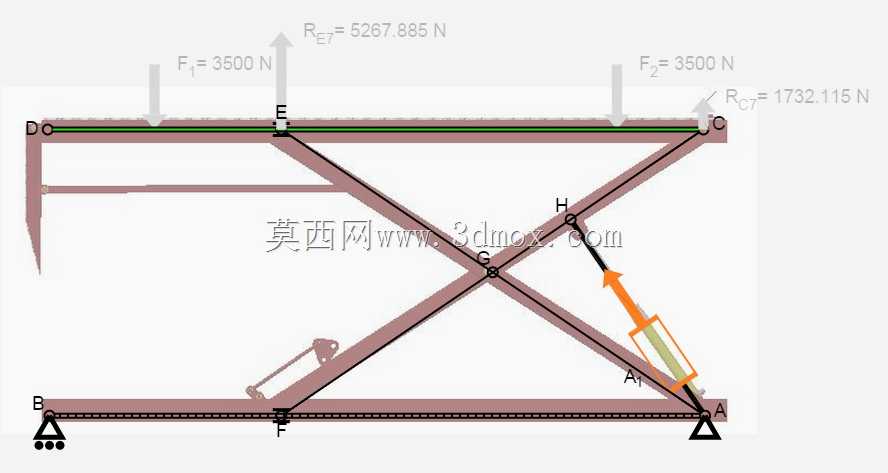

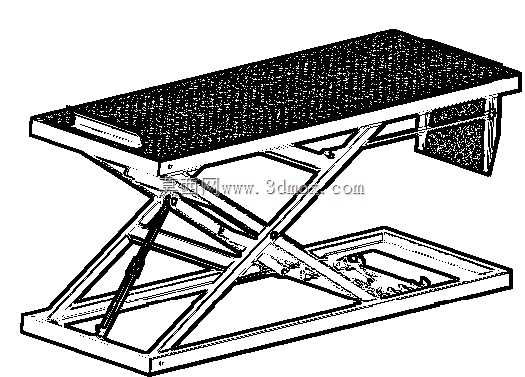

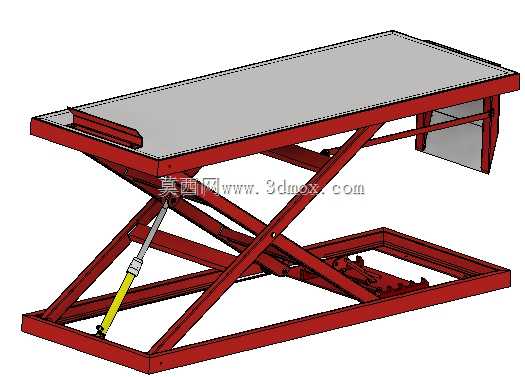

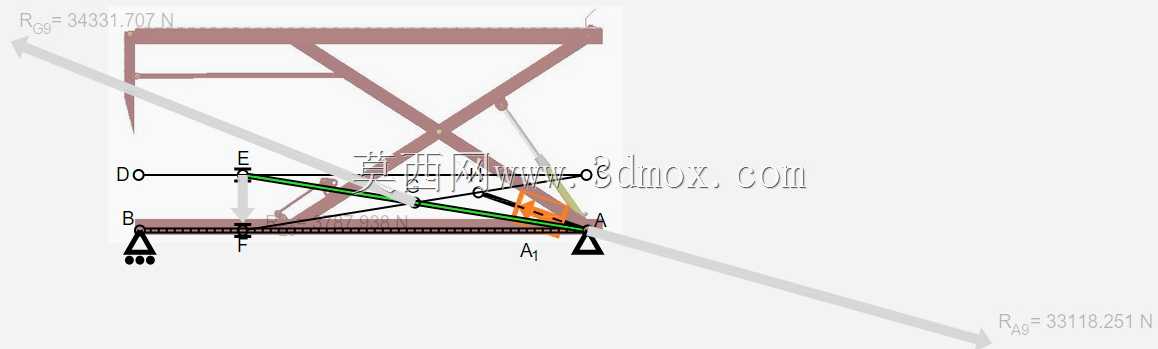

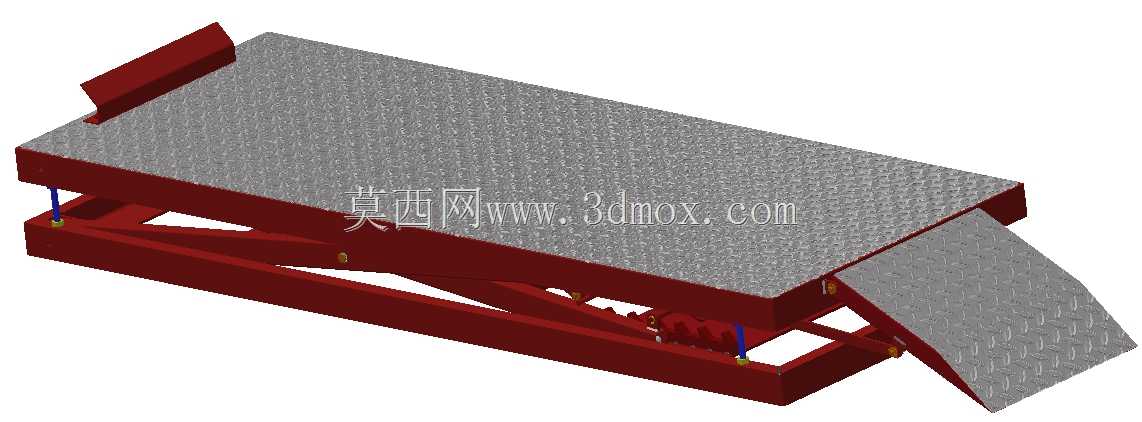

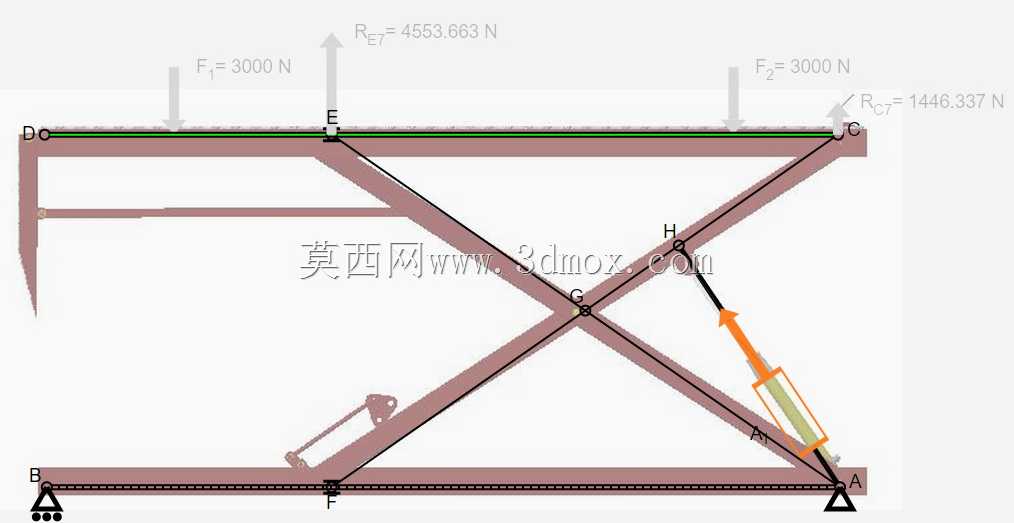

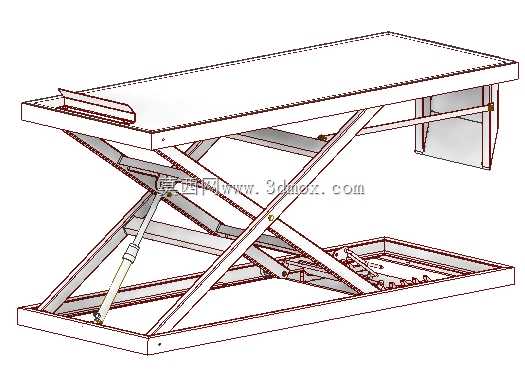

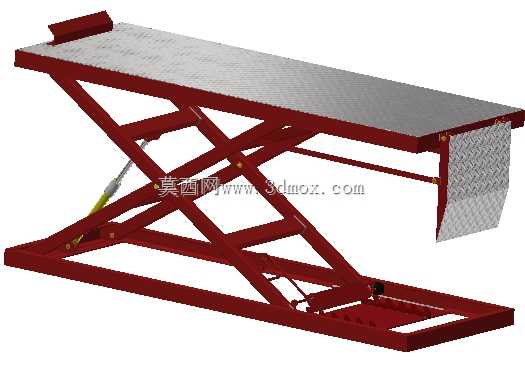

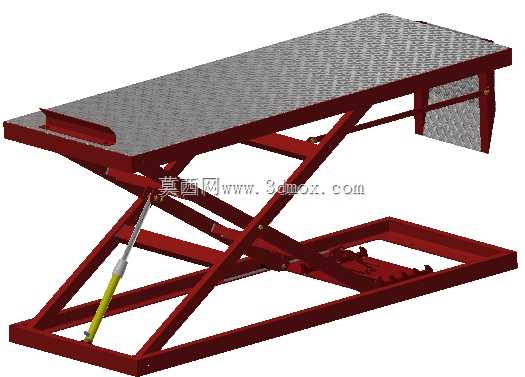

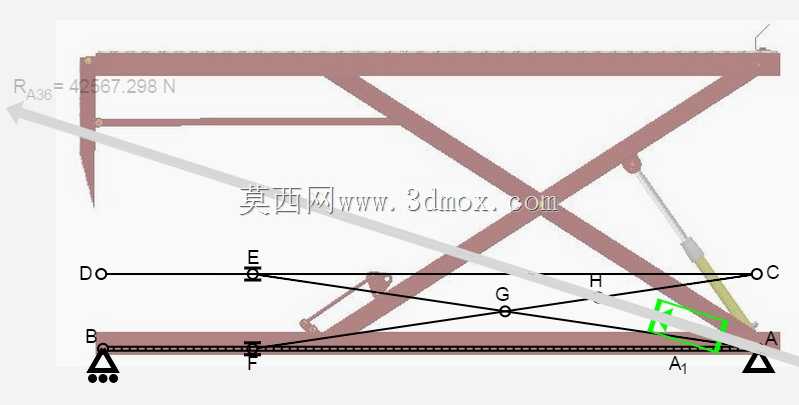

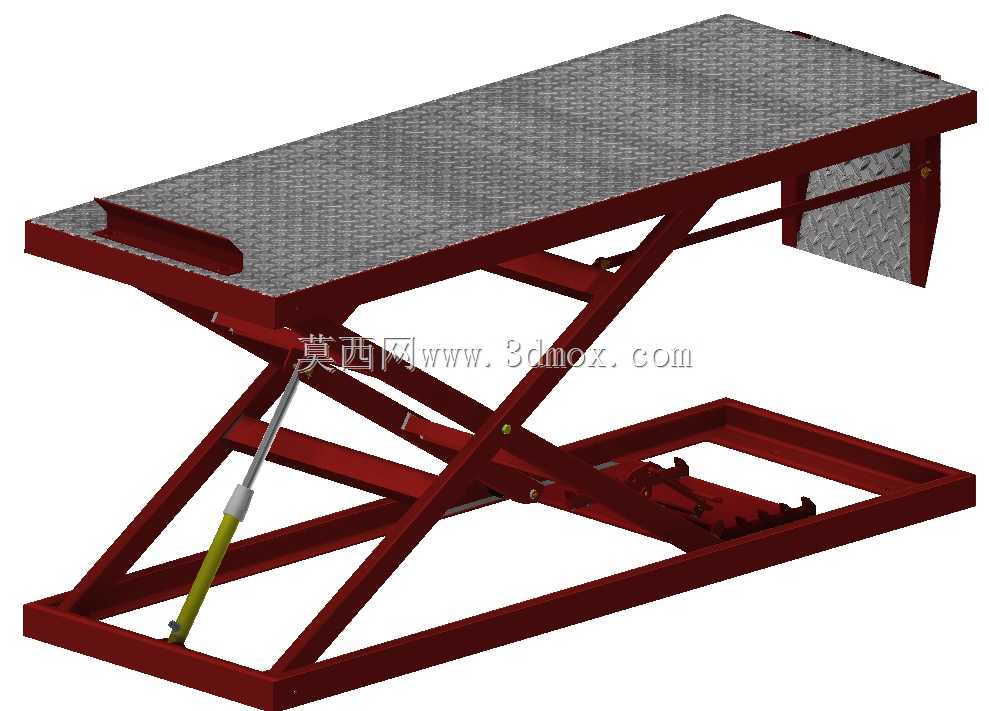

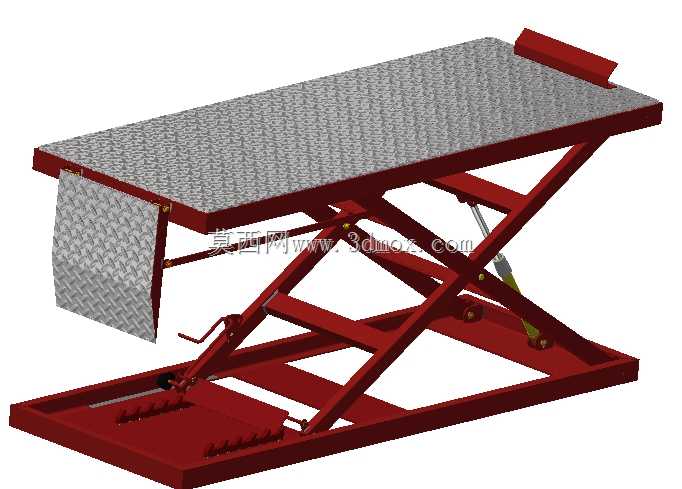

该剪叉式支撑机构主要面向车辆维保、立体车库载车升降场景设计，可作为固定式汽车举升机的核心承载单元，也可适配移动式车载检修支撑场景，在小型汽修门店、家用立体车位、户外应急车辆抢修场景中都能适配使用。整套机构采用对称式双组剪叉臂布局，下支点一端采用固定铰接支座，另一端搭配滑动副配合导轨实现行程内的平稳位移，上承载面与剪叉臂的连接同样采用固定铰接加滑动副的组合，避免举升过程中出现卡滞或侧向偏移。驱动端采用斜置液压推杆作为动力输出单元，推杆铰接点布置在剪叉臂交叉节点偏下位置，可在初始举升阶段获得更优的力臂比，降低初始启动阶段的动力负载需求，同时避免推杆在最大举升高度时出现受力死点。结构设计阶段针对承载工况做了铰接点的受力校核，各臂杆采用矩形型钢焊接成型，交叉铰接位置采用销轴加自润滑衬套的装配形式，可降低长期往复运动中的磨损量，延长维护周期。安装边界方面，机构完全收拢时整体高度可控制在较低尺寸，适配地坑式安装或地面平铺安装需求，底部固定支座预留标准螺栓安装孔位，可直接与混凝土地基或预装钢结构底座连接，上承载面预留防滑花纹板安装位与车辆限位挡块安装孔，可根据不同车型的轮距调整限位块的固定位置。整套机构的运动轨迹经过运动学仿真验证，举升全过程中承载面始终保持水平状态，不会出现前后倾斜的情况，各铰接点的运动间隙控制在合理范围内，避免举升过程中出现承载面晃动。臂杆之间的加强筋布置在受力集中的铰接点附近，在不额外增加整体重量的前提下提升臂杆的抗扭、抗弯性能，滑动副位置采用耐磨铜块作为接触件，可定期加注润滑脂降低摩擦阻力，适配高频次的举升作业需求。
