机加工用定心夹紧工装结构设计

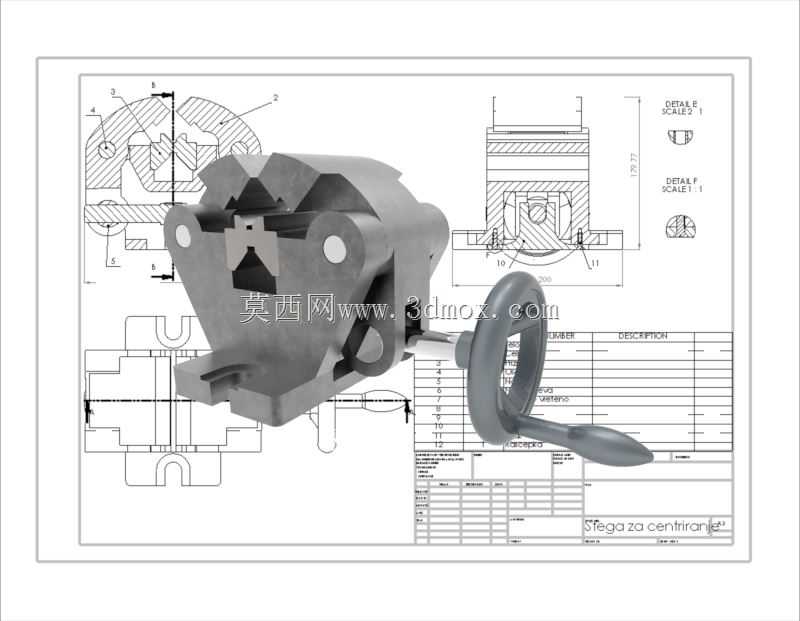

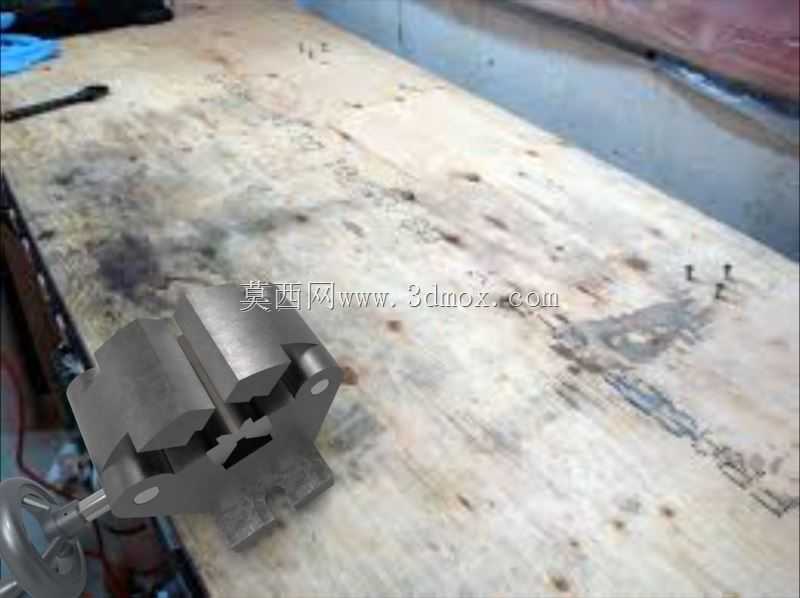

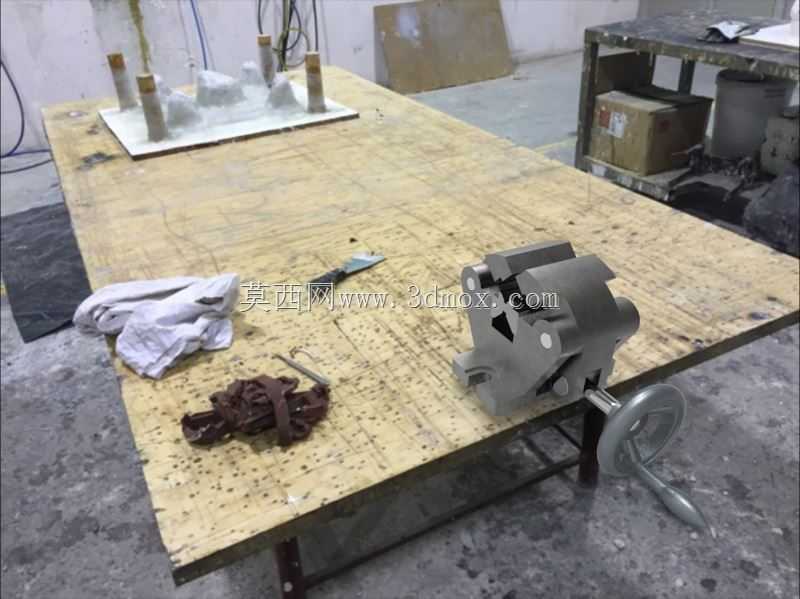

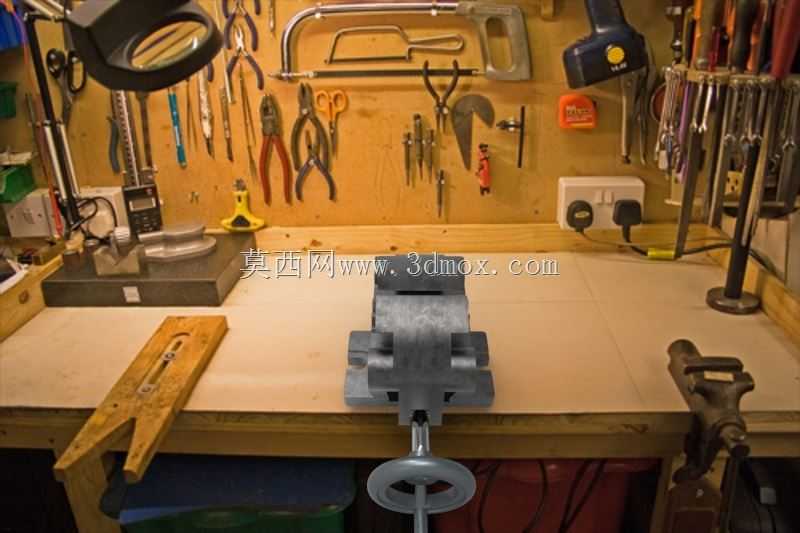

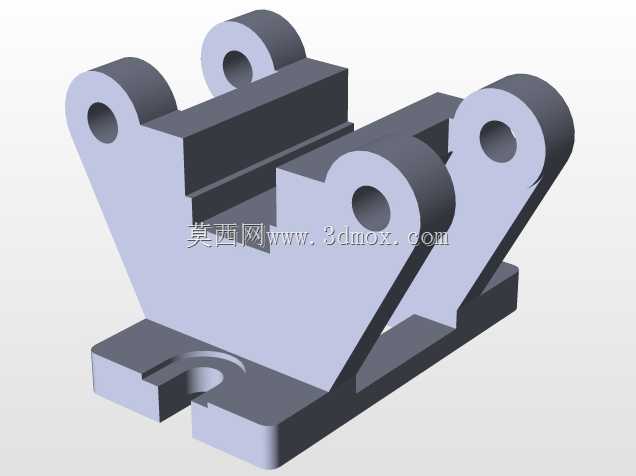

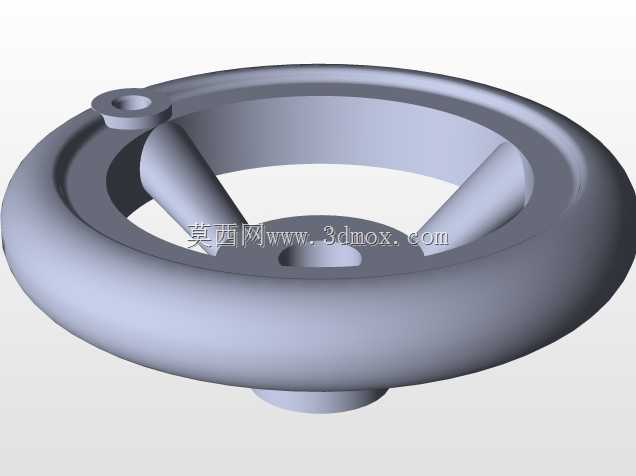

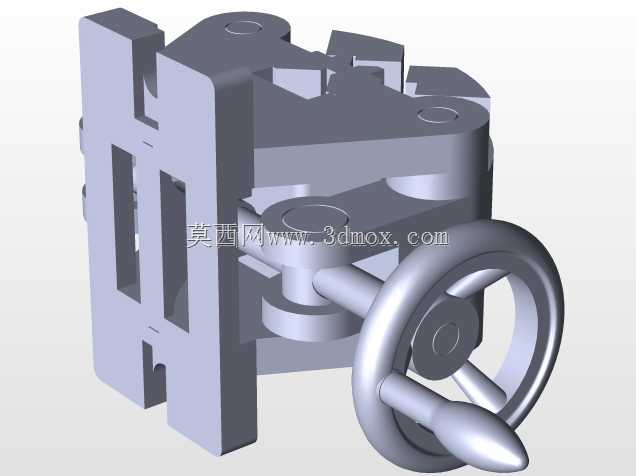

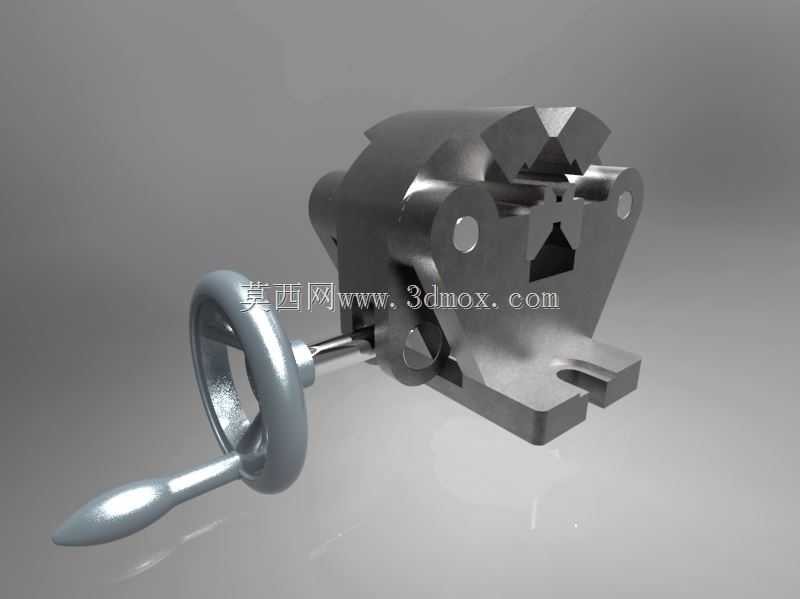

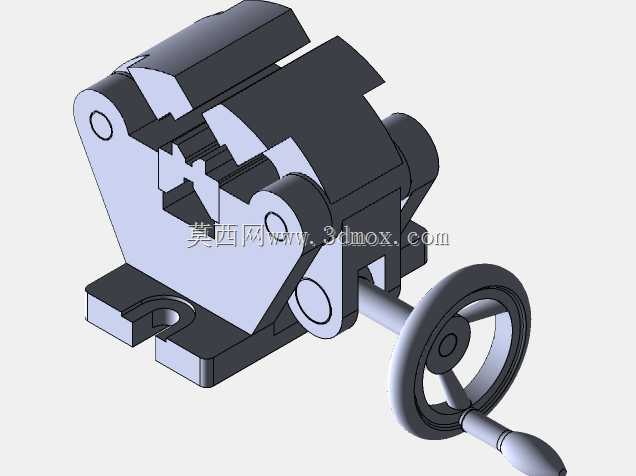

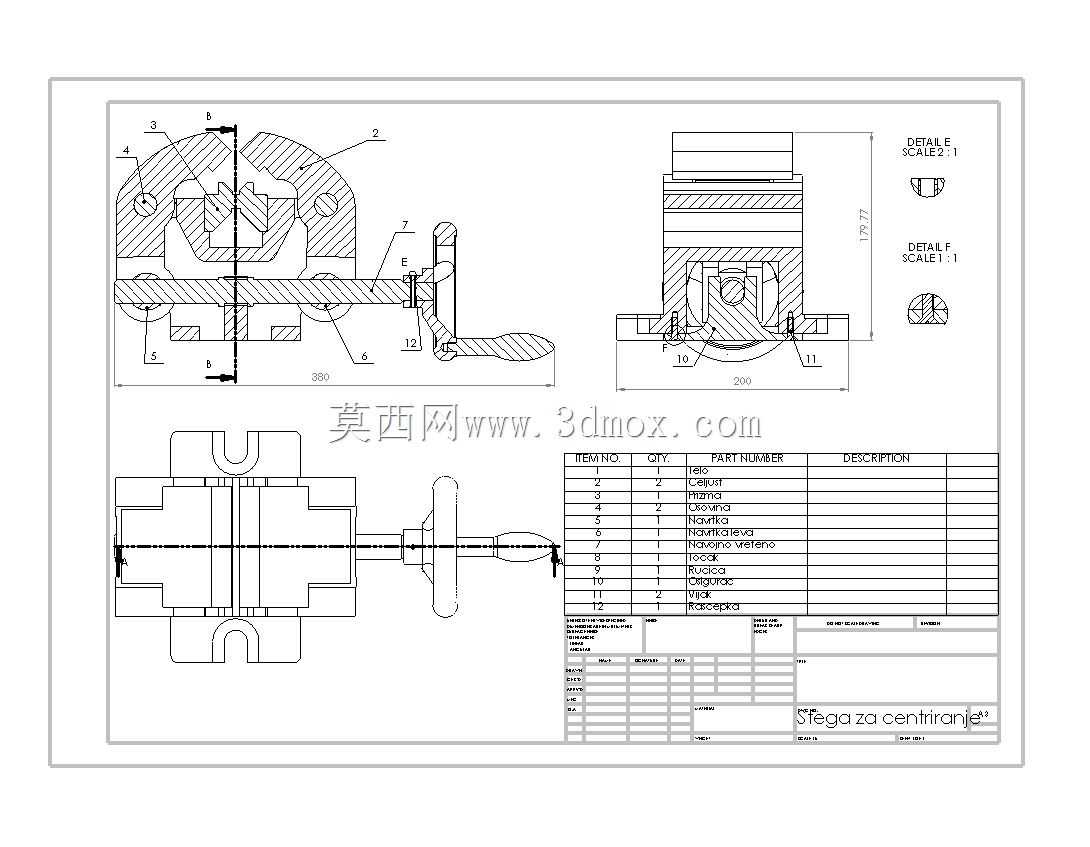

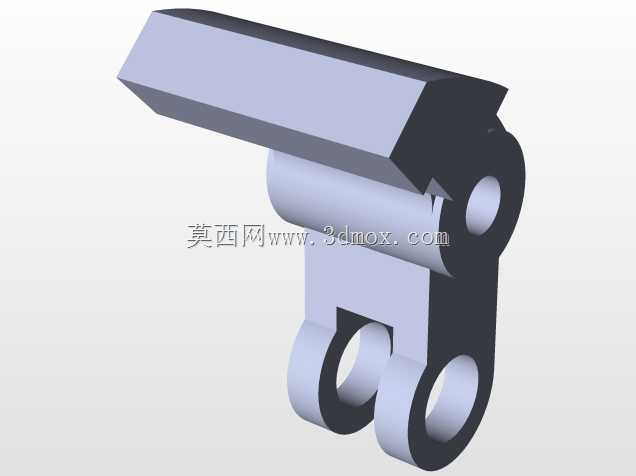

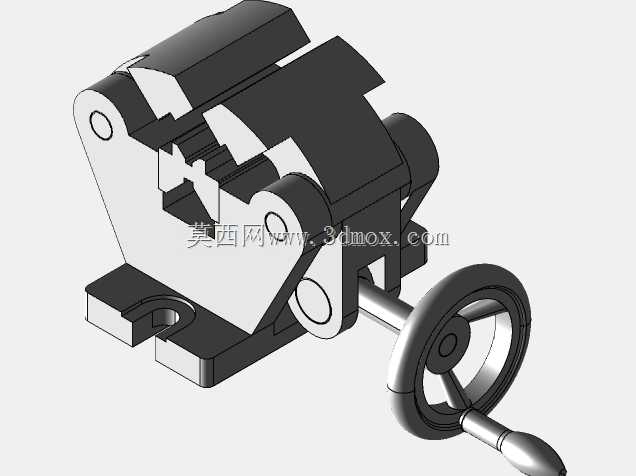

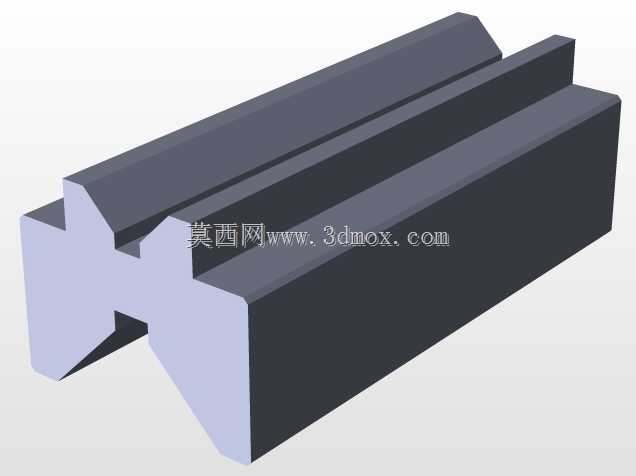

这款定心夹紧机构主要面向轴类、套类零件的机加工工序装夹需求，在普通车床、外圆磨床、铣削加工工位都能适配使用，核心作用是在装夹过程中自动完成工件的中心找正，避免人工打表找正耗费的辅助工时，同时保证工件被夹持后的同轴度公差满足精密加工要求。从结构设计逻辑来看，整个机构采用V型对中夹块作为核心夹持元件，两个对称布置的夹块通过内部的梯形螺纹传动副实现同步开合，转动侧方的手轮即可带动传动螺杆旋转，驱动两侧夹块沿基座的导向滑槽做等距相向或反向移动，从原理上消除了单侧夹块进给带来的定位偏移问题，对中精度可以控制在0.02mm以内，完全满足常规精加工的装夹精度要求。基座底部设计有带定位槽的安装法兰，安装边界上预留了四个对称的螺栓过孔，可以直接固定在机床工作台的T型槽上，也能适配专用的工装转接板，不需要额外制作复杂的连接结构，安装时只需保证基座定位面与机床主轴轴线的平行度即可快速完成部署。手轮侧延伸的操作杆做了圆弧过渡处理，操作人员在工位上单手即可完成夹紧与松卸操作，夹紧行程覆盖直径10mm到80mm的常规回转类工件，针对不同直径的工件不需要更换夹块，只需调整手轮进给量即可完成装夹，适配多品种小批量的加工场景。夹块的夹持面做了淬硬处理，表面硬度达到HRC45-50，长期使用不会出现压痕变形导致的精度损失，夹块与基座滑槽的配合面设计有储油槽，日常维护时只需定期注入润滑脂即可保证滑动顺畅，不会出现卡滞影响对中精度的问题。整个机构的传动部分做了封闭防护，加工过程中产生的切屑、切削液不会进入传动副内部，减少了日常清理的工作量，也避免了切屑卡入传动间隙导致的操作费力问题。在实际生产场景中，这类定心夹除了用于机加工工位的工件装夹，也可以部署在检测工位作为工件定位座，配合百分表、三坐标测量设备完成轴类零件的形位公差检测，不需要额外制作专用定位胎具，大幅降低了生产辅助成本。设计过程中充分考虑了操作的人机工程学，手轮的操作高度距离安装基面120mm，操作人员站在工位旁不需要过度弯腰或抬手即可完成操作，夹紧力通过螺纹副的自锁特性保持，加工过程中不会因为切削振动出现夹块松退的问题，装夹可靠性远优于常规的三爪卡盘辅助定位结构，尤其适合薄壁套类零件的装夹，对称的夹紧力不会导致薄壁工件出现装夹变形，能有效降低薄壁件加工的圆度超差问题。
